相位噪声分析仪与VCO测试仪概述

在现代高速通信、雷达、数字系统以及各种射频和微波应用中，信号的“纯净度”至关重要。一个理想的信号源应该在特定的频率上输出一个完美的正弦波，但现实中的信号总会伴随着各种噪声和抖动。其中，“相位噪声”是衡量信号频率稳定性的关键指标。同时，作为频率合成和信号产生的核心器件，“压控振荡器 (VCO)” 的性能直接影响整个系统的表现。为了精确测量这些关键参数，工程师们需要依赖专业的测试仪器——相位噪声分析仪和 VCO测试仪。

一、什么是相位噪声(Phase Noise)？

想象一个完美的时钟，它的秒针每次都精确地指向正点。但如果这个时钟不太完美，秒针有时会快一点点，有时会慢一点点，围绕着准确的时间点随机摆动。

信号的相位噪声与之类似：

理想信号vs. 现实信号：一个理想的单一频率信号，其相位随时间线性、稳定地增加。但实际的振荡器产生的信号，其相位会在理想值附近随机波动。

频域表现：这种相位的随机波动，在频域上表现为信号载波频率两侧的噪声边带。

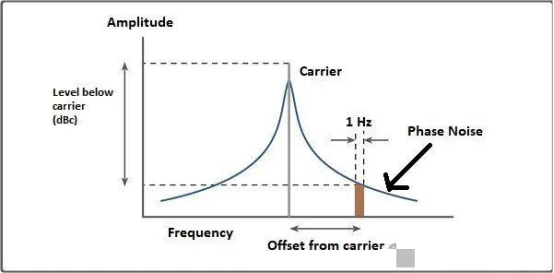

定义：相位噪声通常定义为在距离载波特定频率偏移处 (offset frequency)，单位带宽 (通常是 1 Hz) 内的噪声功率与载波信号功率的比值。其单位是dBc/Hz(分贝载波/赫兹)。例如，-110 dBc/Hz @ 10 kHz offset，意味着在距离主信号 10 kHz 的地方，1 Hz 带宽内的噪声功率比主信号功率低 110 dB(如下图所示）。

为何相位测试很重要？

通信系统：高相位噪声会降低接收机的灵敏度，增加数据传输的误码率 (Bit Error Rate)。

雷达系统：限制目标检测的距离分辨率和区分临近目标的能力。

数字系统：导致时钟信号的抖动 (Jitter)，影响数据采样和传输的准确性。

二、什么是相位噪声分析仪(Phase Noise Analyzer)？

顾名思义，相位噪声分析仪是专门设计用来精确测量信号相位噪声的仪器。

基本原理框架：核心思想是将待测信号 (DUT, Device Under Test) 与一个已知非常“干净”（低相位噪声）的参考信号进行比较，提取出两者之间的相位差信息，然后对这些相位差（噪声）进行频谱分析。

主要实现方式：

锁相环(PLL) 法：用一个低噪声的内部参考振荡器锁定待测信号。锁相环路中的误差信号直接反映了待测信号相对于参考源的相位波动。通过分析这个误差信号的频谱，就能得到相位噪声。这种方法相对简单，但测量精度受限于内部参考源的噪声水平。

互相关(Cross-Correlation) 法：这是现代高性能相位噪声分析仪（如 R&S 和 Keysight 的高端型号）常用的技术。它使用两个独立的、相同的测量通道来同时测量待测信号。每个通道都会产生一个包含 DUT 相位噪声和该通道自身噪声的测量结果。由于两个通道的内部噪声是不相关的，通过对两个通道的测量结果进行长时间平均和互相关计算，可以有效地消除仪器自身的噪声，从而测量到远低于仪器单个通道噪声水平的 DUT 相位噪声。这极大地提高了测量的灵敏度（能够测得更低的相位噪声）。

数字解调法：高速 ADC 对信号进行采样，然后通过数字信号处理 (DSP) 技术（如 FFT）直接计算相位和频率的波动，进而得到相位噪声。

三、什么是压控振荡器(VCO) 和 VCO 测试？

VCO (Voltage-Controlled Oscillator)：是一种电子振荡电路，其输出信号的频率可以通过施加一个外部的直流控制电压（调谐电压）来改变。VCO 是锁相环 (PLL)、频率合成器等电路中的核心部件，广泛应用于无线通信、频率调制等领域。

VCO 测试：为了确保 VCO 满足设计要求，需要对其进行一系列参数的测试，主要包括：

调谐特性：输出频率随调谐电压变化的曲线 (Frequency vs. Voltage)。

调谐灵敏度：频率变化量与电压变化量的比值 (MHz/V 或 GHz/V)。

输出功率：在不同频率下的输出信号功率。

谐波抑制：输出信号中杂散谐波成分的强度。

相位噪声：这是衡量 VCO 信号质量的最关键指标之一。

电源抑制(Pushing)：输出频率随供电电压变化的程度。

建立时间(Settling Time)：调谐电压改变后，频率稳定到目标值所需的时间。

四、什么是VCO 测试仪？

VCO 测试仪是专门用于全面、高效地表征 VCO（压控振荡器） 性能的仪器。

基本原理：它通常集成了多种测试功能于一体，能够自动完成对 VCO 的各项关键参数测量。

实现方式：一台典型的 VCO 测试仪内部会包含：

精密直流电源/电压源：用于提供稳定、可精确扫描的调谐电压和供电电压。

频率计数器：精确测量 VCO 的输出频率。

功率计/检波器：测量 VCO 的输出功率。

频谱分析/相位噪声测量模块：测量谐波和最重要的相位噪声指标。

控制与处理单元：自动执行测试序列、数据采集、计算和显示结果。

五、一体化解决方案：相位噪声分析仪& VCO 测试仪

如罗德与施瓦茨的R&S®FSPN，R&S®FSWP以及Keysight 的 E5052B 信号源分析仪或带有相应选件的高端信号分析仪 N9042B UXA 等，现代测试设备的一个重要趋势是将相位噪声分析和 VCO 测试功能集成到一台仪器中。

这种一体化设计的优势：

高效便捷：只需一次连接，即可完成 VCO 的大部分关键参数测试，包括最重要的相位噪声。

节省成本和空间：相比购买多台独立仪器（信号分析仪、电源、频率计、功率计），集成方案通常更具成本效益，并节省宝贵的实验台空间。

优化测试流程：仪器内部集成的自动化测试程序可以大大缩短 VCO 的完整表征时间。

六、R&S®FSWP:

R&S®FSWP 是一款集成了高端信号与频谱分析功能的顶级相位噪声分析仪和 VCO 测试仪。其突出特点在于 极高的测量灵敏度、强大的脉冲信号（包括残余）噪声分析能力、以及覆盖至毫米波频段的超宽频率范围。这使其不仅能完成常规的相位噪声和 VCO 测试，更能胜任雷达、电子战、前沿通信和科研等领域中对信号质量要求最为严苛的测量任务。其高度集成化和易于自动化的特性也大大提升了测试效率。

其主要特征如下：

高度集成:

描述:"高端信号与频谱分析仪和相位噪声测试仪集于一体"。

分析:这表明 FSWP 不仅仅是一个专门的相位噪声/VCO 测试仪，它本身就是一台功能强大的高端信号与频谱分析仪，并在此基础上集成了顶尖的相位噪声测量能力。用户不仅能进行相位噪声测试，还能执行通用的频谱分析、信号解调（可能需要选件）等多种任务。

高灵敏度与脉冲信号测量能力:

再次强调了互相关(Cross-Correlation)技术的使用，确保了极高的测量灵敏度（能够测量非常低的相位噪声水平）。

关键点：特别指出了其测量脉冲信号的能力。测量脉冲信号的相位噪声和幅度噪声是一个复杂的技术挑战，对于雷达、电子战等应用至关重要。FSWP 能够对这类信号进行高灵敏度测量。

同步测量：同时获取相位噪声和幅度噪声数据，提高了测试效率。

描述:"互相关保证即使是脉冲信号也能高度灵敏地同步测量幅度噪声和相位噪声"。

极宽的频率范围:

基础频率范围(1 MHz - 50 GHz) 已经覆盖了绝大多数射频和微波应用。

亮点：通过外部混频器(External Mixers)，可以将测量频率扩展到325 GHz。这使得FSWP 能够满足前沿的毫米波甚至亚毫米波频段的应用需求，如 6G 研究、高频段汽车雷达、射电天文等。

描述:"频率范围介于 1 MHz 至 50 GHz，使用外部混频器时高达 325 GHz"。

脉冲信号残余噪声测量能力:

残余相位噪声(Residual Phase Noise):指的是器件（如放大器、混频器）在处理一个输入信号时，自身额外附加的相位噪声，而不是信号源本身的噪声。测量残余噪声对于评估器件性能非常重要。

脉冲信号& 内部源:FSWP 不仅能测脉冲信号的绝对相位噪声，还能利用其内部信号源作为激励，去测量被测件（DUT）在处理脉冲信号时的残余相位噪声。这对于表征雷达系统中的放大器等脉冲器件性能非常有价值。

描述:"内部源可用于测量脉冲信号的残余相位噪声"。

易于自动化:

描述:"SCPI 记录器简化代码生成"。

分析:SCPI (Standard Commands for Programmable Instruments) 是仪器程控的标准语言。SCPI 记录器功能允许用户在手动操作仪器的同时，自动生成相应的程控代码。这极大地简化了自动化测试程序的开发过程，提高了测试效率，降低了编程门槛。

R&S®FSWP 的主要应用领域 (基于上述特征):

高性能振荡器和频率合成器研发与生产:

得益于其极高的测量灵敏度（互相关技术），非常适合测试低相位噪声的晶体振荡器(OCXO, TCXO)、原子钟（如铷钟）、锁相环 (PLL) 和频率合成器。

雷达与电子战系统:

关键应用:其测量脉冲信号相位噪声和幅度噪声的能力，以及测量脉冲器件残余相位噪声的能力，使其成为雷达发射机、接收机、T/R 组件、脉冲放大器等关键部件测试的理想选择。

通信系统研发(特别是毫米波):

覆盖高达325 GHz 的频率范围，使其能够支持 5G/6G、卫星通信 (Ka/V/W 频段)、点对点微波链路等前沿通信技术的研发和测试。高灵敏度的相位噪声测量对于评估高阶调制信号的质量至关重要。

高端器件表征:

可全面测试VCO、放大器、混频器、分频器等射频和微波器件的噪声性能（相位噪声、幅度噪声、残余噪声）以及其他频谱特性。

计量与校准实验室:

作为高性能的测量基准，用于校准其他信号源或测试设备。

科研领域:

在物理、射电天文等需要超低噪声信号源或需要对微弱信号进行精确频谱及噪声分析的科研活动中发挥作用。

七、R&S®FSPN 的特点与功能介绍

R&S®FSPN 是一款结合了相位噪声分析仪和 VCO 测试仪功能的设备，其主要特点和功能包括：

优异的相位噪声分析仪和VCO 测试仪性能：表明其在两个核心功能上都具有高水准的表现。

测量速度一流：对于研发和生产测试都非常重要，可以缩短测试时间。

同时测量相位噪声和幅度噪声(AM Noise)：幅度噪声是信号幅度上的随机波动，对于某些应用（如高阶调制信号）也很重要。能够同时测量两者提高了测试效率和全面性。

宽频率范围：图中示例提到1 MHz 至 50 GHz(FSPN50 型号)，覆盖了从射频到微波的大部分常用频段。（注意：不同型号的 FSPN 频率范围可能不同）。

噪声极低的内部直流源：这是 VCO 测试的关键。如果用于提供调谐电压的直流源本身噪声很大，会干扰 VCO 的真实性能测量。低噪声内部源确保了精确的 VCO 特性（如调谐曲线、相位噪声）测量。

便于进行自动VCO 特性测量：结合低噪声直流源和集成的测量功能，可以方便地自动化执行 VCO 的各项参数测试。

自动SCPI记录，完全兼容R&S®FSWP：支持标准的程控命令 (SCPI)，方便集成到自动化测试系统中。兼容性意味着可能与 R&S 的其他高端信号和频谱分析仪（如 FSWP 系列）有相似的操作逻辑或数据格式。

总之，相位噪声分析仪和VCO 测试仪是评估现代电子系统中信号源质量和核心器件性能不可或缺的工具。理解相位噪声的基本概念、VCO 的关键参数以及这些测试仪的工作原理，有助于工程师更好地设计和验证其产品。像 R&S®FSPN 这样的一体化仪器，通过集成多种功能，提供了高效、精确且便捷的测试解决方案，满足了从研发到生产的广泛需求。对于采购决策者而言，理解这些仪器的价值和关键性能指标，是做出明智投资的基础。无论是设计产品的工程师，还是负责采购设备的专业人员，在选择相位噪声分析仪和VCO 测试仪时，虽然侧重点不同，但目标都是一致的：确保产品质量、提高效率、控制成本。
