5G频谱分析仪与FSW信号

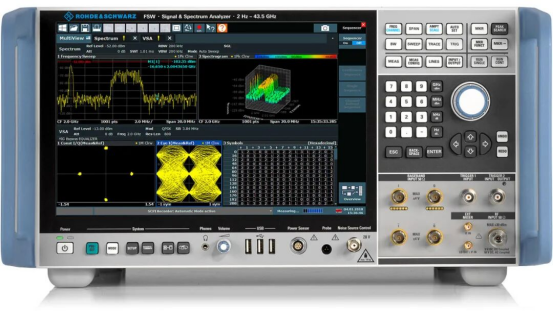

FSW 信号与频谱分析仪

产品简介：
•全新高性能R&S®FSW信号与频谱分析仪满足客户高性能需求，提供低相位噪声，宽分析带宽和直观性操作，使得测试工作快速简单
产品特点：
•频率范围覆盖从2 Hz 至 8/13.6/26.5/43.5/50/67/85 GHz （加外部谐波混频器可扩展至110GHz）
•相位噪声低至-137dBc/Hz@1GHz,10kHz频偏
•WCDMA 邻信道功率比测试-88dB动态范围(噪声消除功能打开)
•*高2GHz分析带宽
•8 GHz范围内低至0.4dB总测量不确定度
•高分辨率的12.1寸触摸屏方便操作
•支持多任务并行测量及显示
特点
射频性能满足苛刻需求
•*的相位噪声 – 是雷达和通信应用振荡器测试的理想工具

振荡器，频率合成器和发射机系统的研发人员将从R&S®FSW突出的相位噪声测量动态范围性能中获益。在偏离载波中心频率10kHz位置，R&S®FSW相位噪声在1GHz中心频率处可达到-137dBc（1Hz），而在10GHz中心频率处可达到-128dBc（1Hz）。偏离载波中心频率100kHz位置，相位噪声在相同中心频率处分别为-110dBc（1Hz）和-90dBc（1Hz）. 在相位噪声性能上R&S®FSW超越前一代分析仪多达10dB。

相位噪声在1GHz中心频率，10kHz偏离处为 -137dBc（1Hz）

•低显示平均噪声电平带来出色的杂散测试动态范围
显示平均噪声电平（DANL）在未使用预放大器条件下，2GHz频率处低至-159dBm（1Hz）而25GHz频率处低至-150dBm（1Hz）。R&S®FSW可在宽频率范围内提供快速而可靠的杂散测试。显示平均噪声电平可通过选择使用噪声消除功能而进一步改善13dB。用户可确认之前隐藏在噪底之下的极小杂散信号从而有效地优化发射机系统。
•内置高通滤波器简化谐波测试
R&S®FSW可选配可切换使用的高通滤波器（R&S®FSW-B13）进行*高频率至1.5GHz的发射机系统谐波测试。与传统的频谱分析仪相比可获得明显的动态范围改善。无需外部滤波器，可方便针对GSM, CDMA, WCDMA, LTE 和TETRA 系统进行测试系统的搭建。
•低频段内提供高选择性
•高精确度
•单*的接收机通路使得在*高1GHz频率范围内获得不可比拟的动态范围
面向未来
•高达500MHz解调带宽
多载波或者宽带应用的功率放大器为了提高效率而进行的线性化工作或者通信系统自身占用带宽的增加，使得对于分析带宽的需求持续增加，面对挑战，R&S®FSW提供高达500MHz的分析带宽满足测试需求。

•高无杂散动态范围 > 100 dBc
当分析I/Q数据时，除ADC分辨率之外，无杂散动态范围（SFDR）也是重要指标。由于无杂散动态范围（SFDR）> 100 dBc，因此R&S®FSW在线性化放大器或测量EVM时拥有空前的测量精度。

•大IQ信号存储深度无缝记录长信号序列

N9020B实时频谱分析仪

是德科技N9020B实时频谱分析仪是德科技PXA 和 MXA系列首款可通过升级添加实时分析功能的主流信号分析仪。频率范围从10Hz-26 5GHz，现有的分析仪无需经过重新校准即可添加实时分析功能。在 PXA 或 MXA 的基础上，实时频谱分析功能可为您提供更高的性能、灵活性和适用性。

特点与技术参数

主要特点

对持续时间最短3.57 µs 的信号达到 100% 截获概率，并提供全套高级触发功能，能够观察、捕获和理解难以捕捉的信号

通过综合实时显示观察信号动态

保护您的投资——为您的仪器添加实时频谱分析（RTSA）功能，费用仅为专用解决方案的零头

利用PXA 信号分析仪推动您的演进

面向未来的PXA 是现有高性能信号分析仪的更新换代产品。通过下列业内领先性能，它将帮助您保持以往的性能，改进当前设计并加快未来的创新步伐:

± 0.19 dB 的绝对幅度精度可以降低测量不确定度

更出色的灵敏度可以查看更多信号: 在 10 GHz 时, DANL 为–157 dBm / Hz ( 无前置放大器 )

利用– 1 3 2 d B c / H z 相 位 噪声 (1 GHz 时, 10 kHz 偏置) 表征高精度信号

使用MXA 信号分析仪加速无线测试

当您开发新的无线设备时，MXA 是一台加速器。它的多功能特性有利于进行快速调整，可以满足您无论现在还是未来不断提高的测试要求:

在160 MHz 带宽和 0.3% (-50 dB) EVM的条件下, 精确测量您的 802.11 acWLAN 设计

利用-1 0 6 d B c / H z 相 位 噪 声( 1 GHz 时, 10 kHz 偏置) 表征信号

利用广泛的一键式针对特定标准的测量应用软件(适用于 WLAN、LTE、MSR 等 )，处理多种制式、信号生成和设备

技术参数

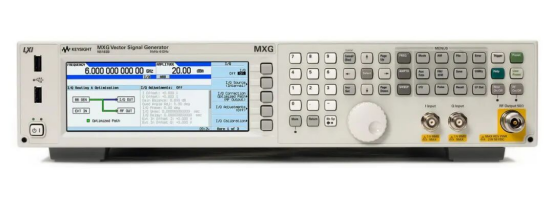

N5182B MXG X 系列射频矢量信号发生器

纯净、精密的MXG
无论您想要线性射频链路还是经过优化的链路预算，MXG 都能满足您的需求：相位噪声、ACPR、通道编码等。利用 MXG 最大程度地提升您的器件和设计性能。
利用优异的硬件性能生成您所需的信号
•利用无与伦比的相位噪声和杂散性能，以测试雷达接收机的灵敏度、表征 ADC 或混频器信噪比、查找接收机带外抑制
•利用业界领先的 ACPR 和输出功率，驱动功率放大器并表征非线性特性
- 利用唯一的、均衡的 160 MHz 射频带宽综合解决方案，以测试宽带接收机和元器件（例如 802.11ac WLAN）
使用最复杂的应用来测试广泛的信号
•使用 Signal Studio 软件，支持针对蜂窝通信、无线连通性、视频和跟踪/导航应用的多种技术
•使用实时功能仿真 LTE、GNSS 和 DVB 等实际信号
•充分利用 1 GSa 回放存储器，使用独有的波形执行长时间、随时间变化的接收机功能测试
利用低拥有成本实现资源最大化
•以第一代 MXG 的高平均故障间隔时间（MTBF）为基础，增加正常运行时间
•自我维护策略和低成本维修可把停机时间和费用降至最低
N5182B MXG X 系列射频矢量信号发生器主要特性与技术指标
信号特征
•9 kHz ～ 3 或 6 GHz
•在 3 GHz 时提供 +24 dBm 指定功率，带有电子衰减器
•1 GHz 和 20 kHz 偏置时，相位噪声为 -146 dBc
•≤-73 dBc ACP W-CDMA 64 DPCH 和 <0.4% EVM 160 MHz 802.11ac
调制和扫描
•AM、FM、ØM 和窄脉冲
•10 MHz 多功能发生器和低频输出
•数字步进和列表扫描模式
•l/Q 调制：ASK、FSK、MSK、PSK、QAM 、定制 I/Q
基带生成和信号生成
•160 MHz 内置基带发生器（+/- 0.2 dB 平坦度）：任意波形和实时 I/Q 信号
•1 Gsa 回放存储器和 30 GB 内置或 8 GB 外置移动闪存卡
•任意信号和实时信号：LTE、HSPA+、WLAN、GNSS、DVB 等 - 信号生成 [link to collection ID 1000002073]
•使用 N5102A 的数字 I/O、MIMO 和射频衰落以及 PXB 基带发生器和通道仿真器完成多通道基带生成 [link to product page ID 1455099]
自动和通信接口
•1000BaseT LAN、LXI、USB 2.0 和 GPIB
•SCPI、IVI-COM、MATLAB 驱动器
•向后兼容 ESG、MXG、PSG 和 8648x 等
•Keysight(原Agilent) USB 功率探头可以兼容嵌入式显示和 SCPI 控制
