E5071C网络分析仪底噪偏高故障维修案例

一、型号

安捷伦E5071C网络分析仪

二、故障

功率偏低，底噪偏高

三、检测及维修过程

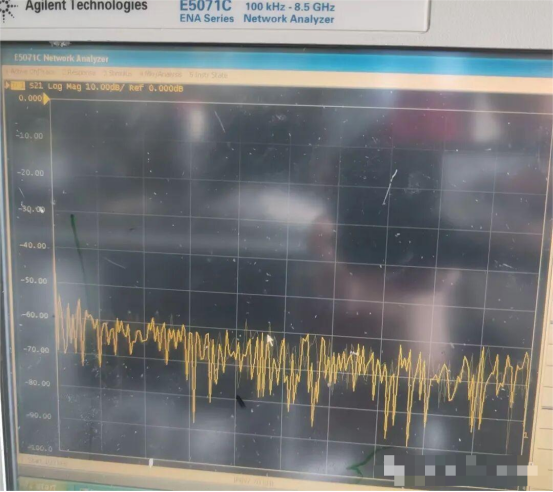

仪器开机进入测试界面后，先看一下具体故障，选择S21和S12，底噪比正常仪器偏高20dB左右，底噪如下图所示:

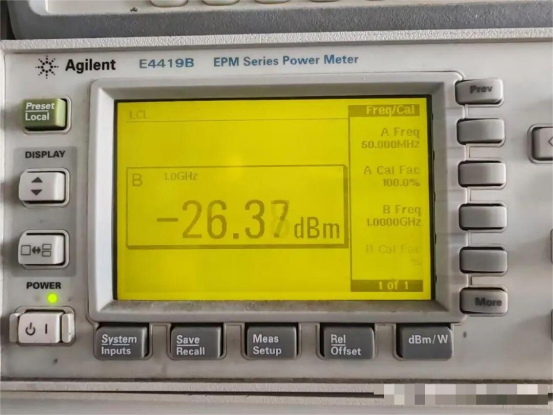

用功率计测试各个端口输出功率，也是偏低20dB多，如图所示:

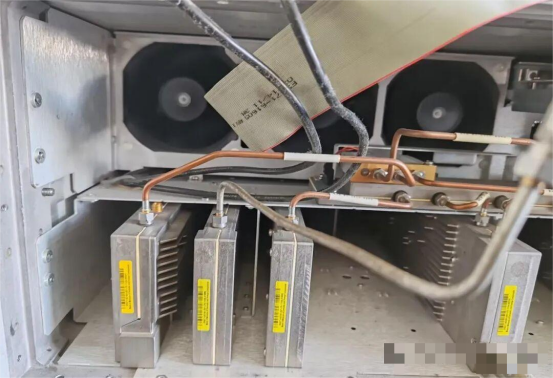

下一步，拆机进一步检测，关机后把前面拆下来，重新开机进入测试界面，断开源板与功率调整板之间的射频线缆，直接将源板输出口用射频线缆连接到频谱以上，测试源板输出功率值，选择几个点频测试；

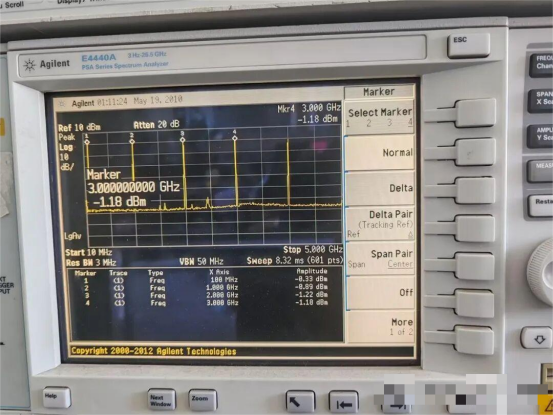

测得几个频点的值都在0dBm左右，说明源板输出值正常，如下图：

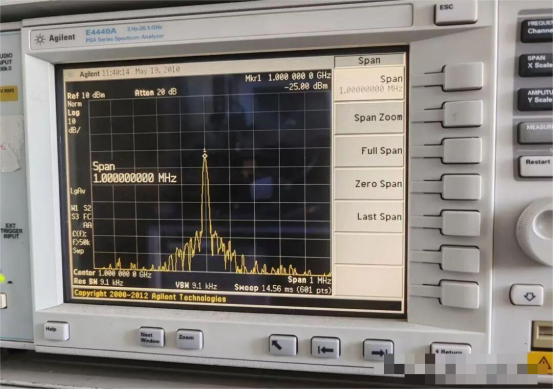

重新连接源板与功率调整板之间射频线缆，然后移除功率调整板输出端射频线缆，将频谱仪与功率调整板输出端相连，点频测试功率调整板输出端输出功率值，如图所示：

信号在功率设置0dBm输出条件下，经过功率调整板后应是有所增幅状态，而实际测示值，衰减20dB多，由此判断功率调整板故障，根据线路分析检测，并更换不良器件。

然后是重新装回仪器，上电检测，查看仪器底噪恢复正常，故障修复。
