KEYSIGHT N9020B 频谱仪5G NR信号解调

一．5G NR 下行EVM解调：

1.仪器面板上按下MODE/MEAS键

KEYSIGHT N9020B 频谱仪5G NR信号解调

一．5G NR 下行EVM解调：

1.仪器面板上按下MODE/MEAS键

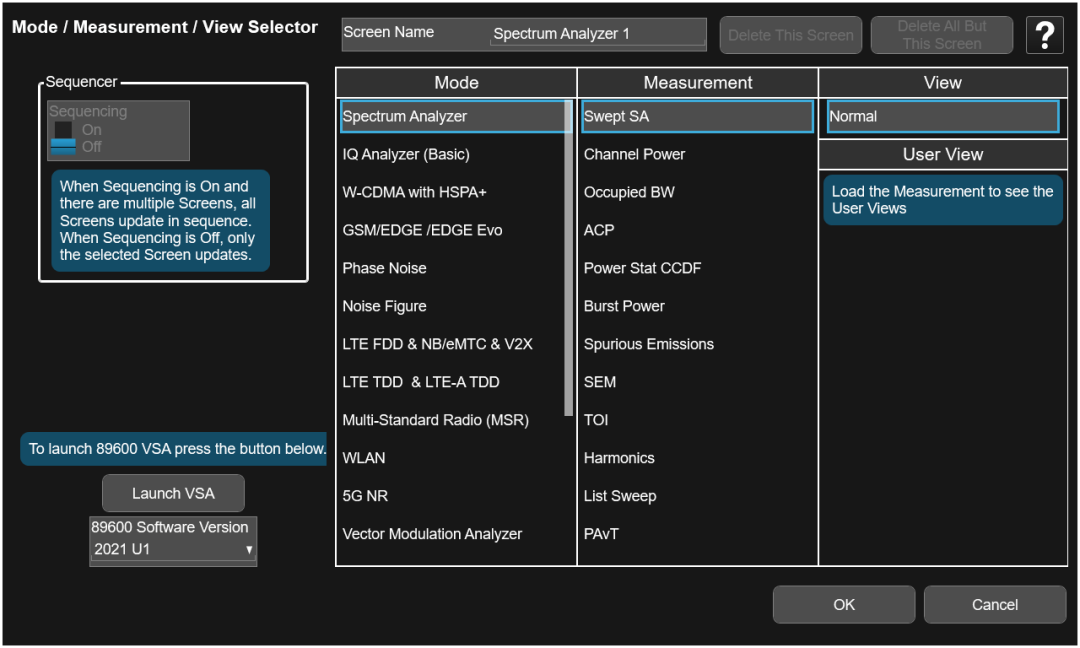

进入模式选择界面

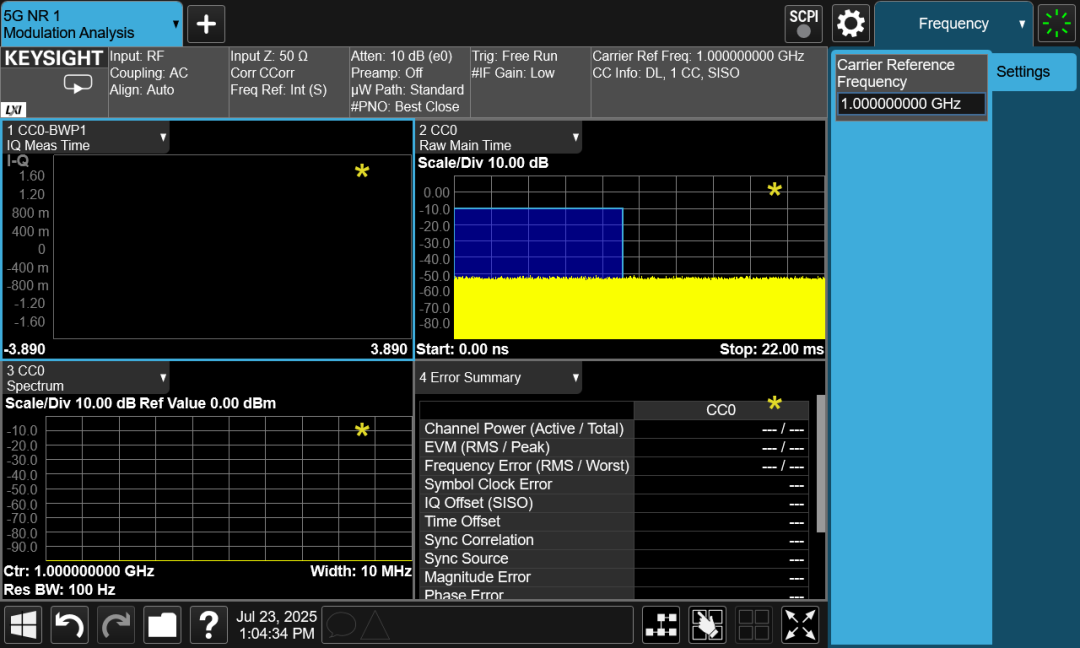

2.选择5G NR -〉Modulation Analysis->Normal

进入EVM分析界面

3.设置矢量信号发生器频率及输出功率并调5G_NR_FDD_100M_QAM256_DL 调制信号，这里设频率1GHz电平-10dB，将此调制信号接入到N9020B。

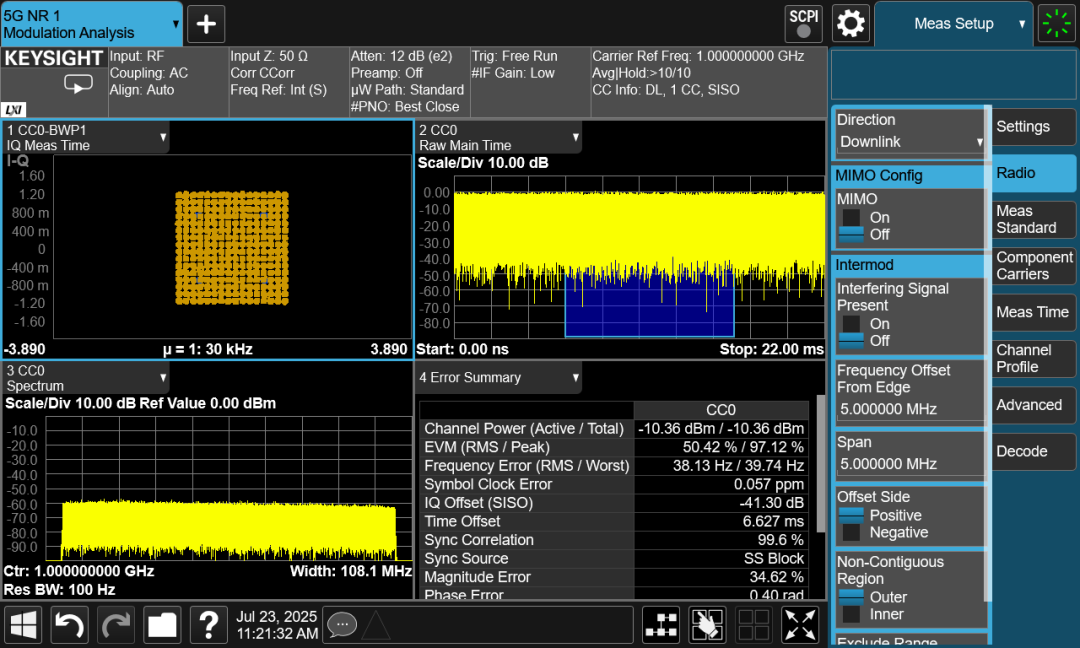

4.信号分析仪中心频率设为1GHz。选择Radio-〉Downlink，进入Meas Standard，将带宽设置为100MHz，模式为FDD,SCS设为30kHz,解调方式Fulfilled 256QAM(注意：不同波形文件应选择相应的测试模板）,最后点击Apply Preset。

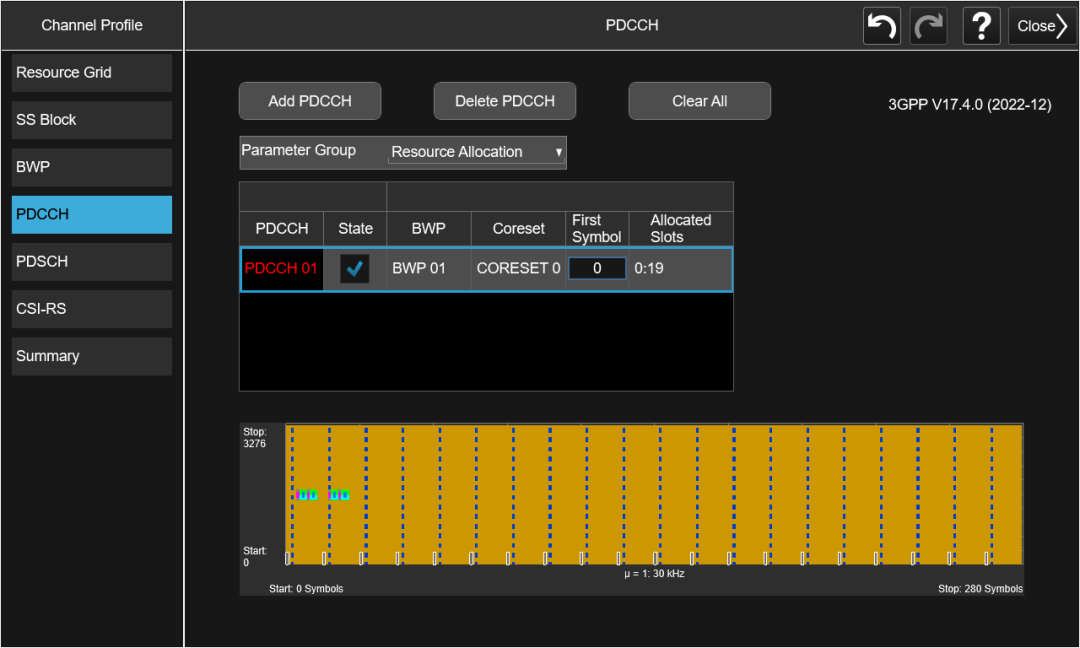

5.在Channel Profile->Control and User Channels-> P D C C H->Parameter Group->Resource Allocation->Allocated Slots设置为0:19，不同波形文件时隙设置可能不同，这里只是介绍一下方法。

同样，以下是PDSCH

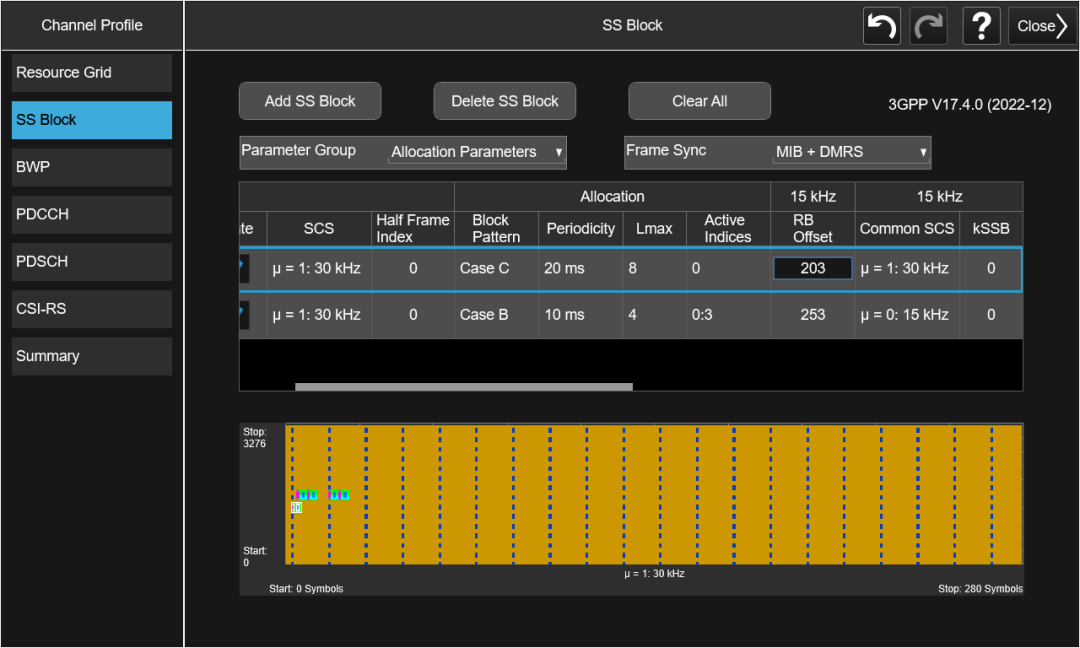

6.设置SSB，进入Channel Profile->Control and User Channels->SS Block,设置Block Pattern为Case C，设置periodicity 为20ms,设置Active indices为0，设置RB Offset为203，KSSB设置为10最后在State处打“√”。

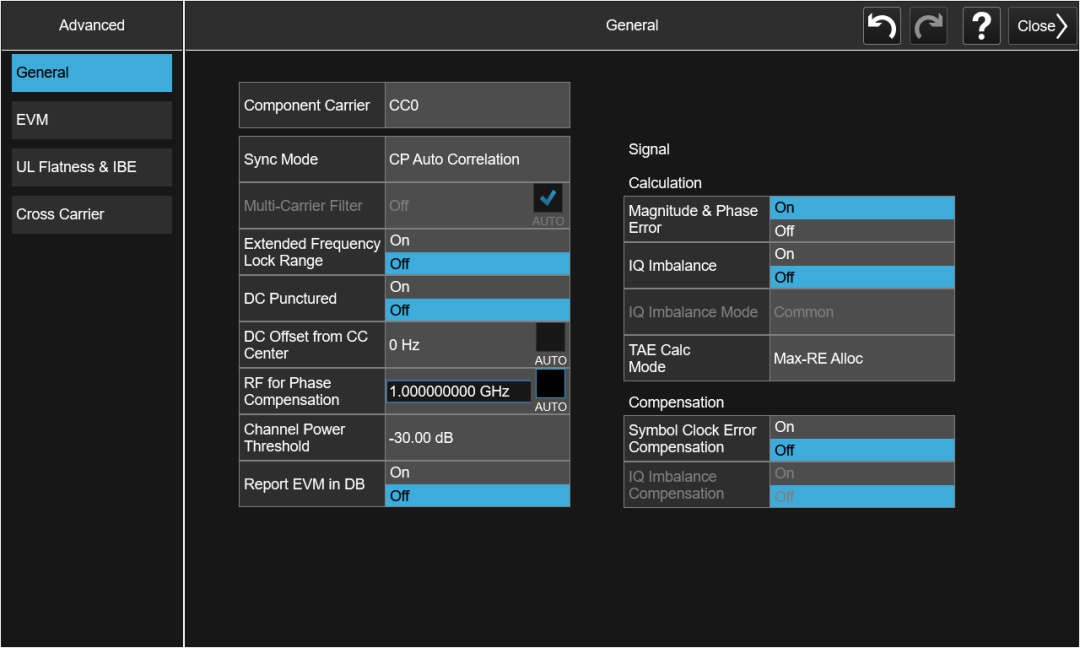

7.相位补偿设置为0Hz，默认“√”去掉。

Advanced-〉Advanced Demond Setup-〉General-〉RF for Phase Compensation。

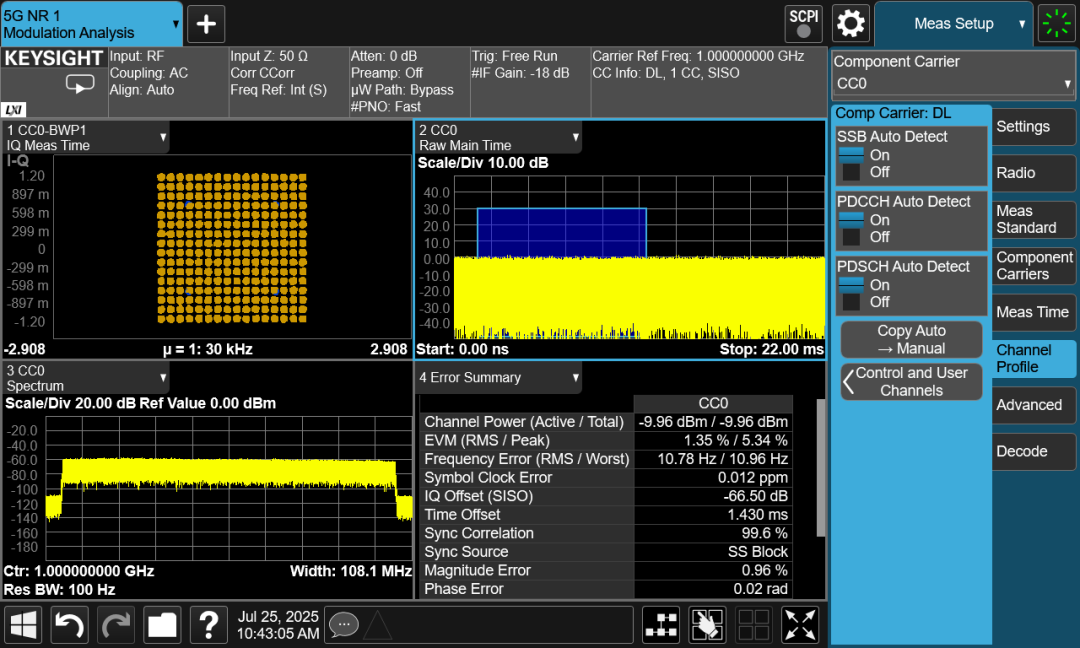

8.在Channel Profile菜单下，选择P D C C H & P D S C H Auto Detect开启状态，然后调节下参考电平，点击Auto Couple跟Optimize EVM。

二．OBW占用带宽与ACP邻道功率的测量

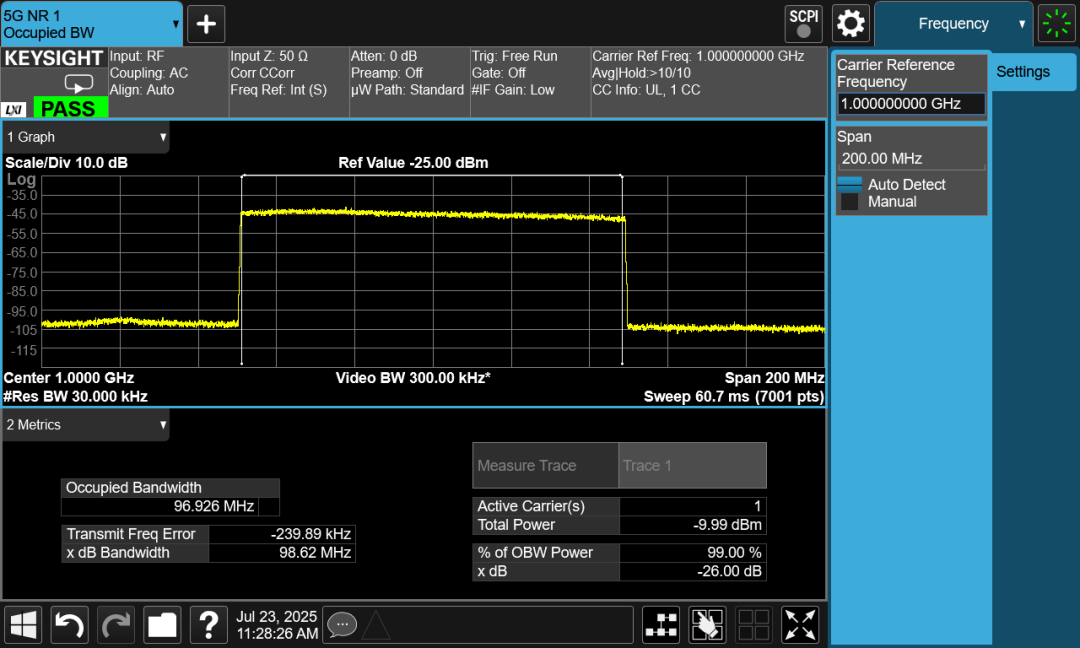

1. 在MODE-〉Measurement下选择Occupied BW

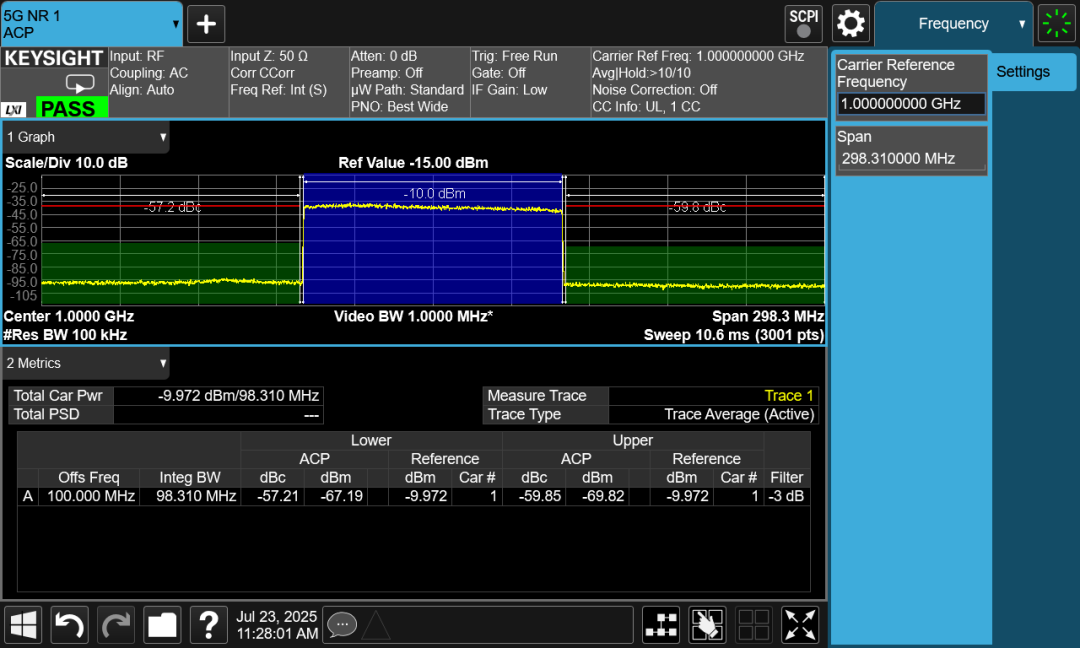

2.在MODE-〉Measurement下选择ACP

3GPP对EVM技术要求如下：

QPSK≤17.5%;

16QAM≤12.5%;

64QAM≤8%;

256QAM≤3.5%。

如果您对仪器使用有更多疑问或需要进一步的帮助，欢迎在评论区留言，我们将竭诚为您解答。关注我们的公众号，获取更多技术干货和行业资讯！

(注：文中插图来源于仪器制造商官方网站公开手册。)
