C 波段步进扫描可调谐激光器

　　1 可调谐激光器核心工作原理

　　HATLS4000-10 系列 C 波段可调谐激光器以分布反馈式(DFB)激光二极管为核心发光器件，融合高精度压电陶瓷调谐(PZT)、温度闭环控制、光功率反馈调节及噪声抑制技术，实现 C 波段 1525~1567nm 范围内的精准波长调谐与高质量激光输出，核心工作原理围绕波长调谐、功率稳定、噪声抑制三大关键环节展开，三者协同保障激光器的高精度、高稳定性输出特性。

　　1.1 波长调谐原理

　　该激光器采用压电陶瓷调谐与温度精细控制的协同调谐方案，兼顾调谐速率与波长稳定性。压电陶瓷利用逆压电效应，在外加电压作用下产生微米级形变，通过与激光谐振腔光栅耦合，改变光栅周期与折射率，进而调控谐振腔振荡波长，实现微秒级的高速步进调谐，满足快速扫描测试的需求;同时，激光器内置高精度温度传感器与半导体制冷器(TEC)，通过温度闭环控制将激光二极管的工作温度稳定在 ±0.01℃范围内，有效抑制因温度漂移引发的波长偏移，从根本上保证波长的长期稳定输出，实现高速调谐与精准稳频的双重技术目标。

　　1.2 功率稳定原理

　　为实现全波段功率均匀、稳定输出，激光器引入光功率反馈闭环控制机制。在激光器输出端耦合分光器，将少量输出光耦合至光电探测器(PD)，光电探测器将光信号转换为电信号并实时反馈至控制电路;控制电路将反馈信号与设定功率信号进行对比，通过动态调节激光二极管的驱动电流，对功率波动进行实时补偿，实现输出光功率的精准控制。同时，通过优化激光谐振腔的模式选择特性，提升功率平坦度，保证激光器在全 C 波段扫描范围内，功率输出无明显波动，避免因功率变化干扰光器件测试与传感解调的数据分析。

　　1.3 噪声抑制原理

　　激光器的输出噪声主要包括相对强度噪声(RIN)与边模噪声，直接影响光信号的纯净度与测试精度，该激光器通过双重技术机制实现噪声高效抑制。一方面，选用高增益、低噪声的 DFB 激光二极管，搭配恒流驱动电路与滤波电路，降低电流波动导致的相对强度噪声，保证输出光强的稳定性，提升光检测系统的信噪比;另一方面，通过优化谐振腔光栅耦合效率与模式选择特性，显著提升主模与边模的光强比，实现高边模抑制比，有效抑制边模噪声对输出信号的干扰，保证激光主模信号的高纯净度，满足高灵敏度光检测系统的应用需求。

　　2 核心技术参数与性能优势

　　HATLS4000-10 系列 HTLS4-C-Band C 波段可调谐激光器针对光电子测试领域的高精度、高稳定性需求，在波长、调谐扫描、功率、噪声、接口及环境适应性等方面进行了针对性优化设计，各项核心技术参数均达到工业级高精度测试标准，具体关键参数如表 1 所示。

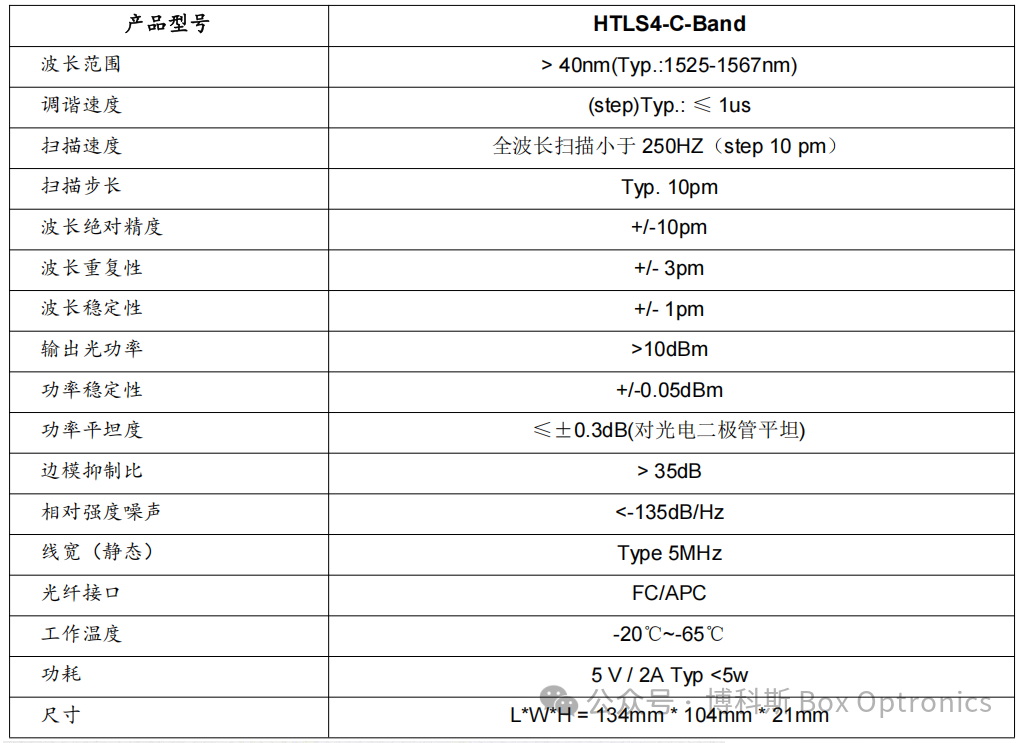

　　表 1 HTLS4-C-Band C 波段可调谐激光器核心技术参数

　　基于上述核心参数，该激光器展现出四大显著性能优势，可完全适配光电子领域高精度、高可靠性的测试需求：

　　纳米级高精度波长调控：实现 10pm 的精细扫描步长，波长绝对精度 ±10pm、重复性 ±3pm、稳定性 ±1pm，达到纳米级精细波长调控水平，可精准捕捉光器件的微波长特性变化，满足光纤光栅高精度解调与光器件微波长特性测试的严苛要求;

　　工业级高速调谐扫描：步进调谐速度≤1μs，全波长扫描速度可达 250Hz，超快的波长切换与全波段扫描速率，大幅提升光器件全波段测试、光纤光栅动态解调的工作效率，适配工业级批量检测的节奏要求;

　　高质量激光输出特性：输出光功率>10dBm，功率稳定性 ±0.05dBm、平坦度≤±0.3dB，在全 C 波段实现均匀、稳定的功率输出;同时相对强度噪声<-135dB/Hz，边模抑制比>35dB，静态线宽仅 5MHz，低噪声、高信号纯净度的特性有效保证了测试与解调数据的准确性;

　　高适配性与易集成性：采用 FC/APC 标准光纤接口，为光通信领域通用接口，可直接适配各类光测试设备的连接需求;工作温度覆盖 - 20℃~65℃，可适应实验室、工业现场、户外等复杂工作环境;功耗<5W，外形尺寸小巧，无复杂外接需求，易于集成至各类光电子测试系统与解调设备中，节省设备空间，提升系统集成的灵活性。

　　3 典型工程应用场景

　　HATLS4000-10 系列 C 波段可调谐激光器凭借宽波段覆盖、高速精准调谐、低噪声高稳定性的激光输出特性，成为光电子领域高精度测试的理想核心光源，其典型工程应用集中在光纤光栅解调系统与光无源器件测试系统两大核心方向，为两类系统的高精度、高可靠性运行提供关键硬件支撑。

　　3.1 光纤光栅解调系统中的应用

　　光纤光栅传感器是基于波长调制的无源光传感器，通过检测光纤光栅反射波长的微小偏移，可实现对温度、应变、压力、振动等物理量的精准测量，广泛应用于土木工程、航空航天、石油化工、轨道交通等领域。光纤光栅解调系统的核心性能取决于对光栅反射波长的识别精度与速率，而这一性能直接由光源的波长精度、扫描速率与稳定性决定。

　　该激光器在光纤光栅解调系统中具备极强的技术适配性：1525~1567nm 的宽 C 波段覆盖可适配绝大多数光纤光栅的工作波长，无需更换光源即可满足多类型光栅的解调需求;10pm 的精细扫描步长与 ±1pm 的波长稳定性，可实现对光纤光栅 pm 级微小波长偏移的精准识别，保证解调精度达到工程检测的高精度要求;≤1μs 的调谐速度与 250Hz 的全波段扫描速率，可实现光栅反射波长的高速扫描与识别，解调速率可达 250 次 / 秒，能够满足振动、冲击等动态物理量的实时解调需求;同时其工业级的环境适应性，可让解调系统在户外、工业现场等复杂温湿度环境下稳定工作，适配工程现场的传感检测需求，为光纤光栅传感系统的高精度、实时性检测提供可靠的光源支撑。

　　3.2 光无源器件测试系统中的应用

　　光分路器、光耦合器、光开关、光纤连接器等光无源器件是光纤通信系统的基础组成部分，其插入损耗、回波损耗、波长依赖性、偏振相关损耗等性能指标的测试，是光无源器件研发、生产与质量检测的核心环节，此类测试对光源的波长精准度、功率稳定性、扫描速率均提出严苛要求。

　　该激光器可完美适配光无源器件的全性能高精度测试需求：全 C 波段的精细扫描可实现 1525~1567nm 范围内的波长特性曲线完整采集，能够精准分析光无源器件的波长依赖性，全面反映器件的性能特征;高功率稳定性与平坦度避免了功率波动对损耗测试的干扰，保证插入损耗、回波损耗等测试数据的准确性与可重复性;低相对强度噪声与高边模抑制比提升了光电探测器的检测信噪比，可实现对微小损耗的精准测量，满足高精度光无源器件的测试要求;高速全波段扫描速率大幅提升光无源器件的批量测试效率，适配工业级生产线的快速检测需求;同时其小巧的体积与低功耗特性，便于集成至便携式、桌面式光无源器件测试系统中，提升测试系统的灵活性与便携性，为光无源器件的全性能、高精度测试提供了高性价比的光源解决方案。
