Keysight矢量信号源N5182B波形文件导入及播放操作说明

Keysight N5182B MXG X 系列高性能射频矢量信号发生器经过精心设计，覆盖 9 kHz 至 6 GHz 的频率范围，是研发应用的“理想发射机”。 在五个关键类别中提供卓越性能：相位噪声和频谱纯度、带宽、EVM、ACPR 和输出功率。

·

出色的硬件性能，包括优异的相位噪声和杂散特征，可以使设计达到性能极限。

·

·

优异的邻道功率比（ACPR）和输出功率可以驱动功率放大器，并表征功率放大器的非线性特性。

·

·

经过工厂均衡的160 MHz 射频带宽，可以更准确地测试宽带器件。

·

·

利用PathWave 信号生成软件，可以加速生成 LTE、WLAN 和 GNSS 等信号。

·

·

主要技术指标：

·

频率范围：9 kHz 至 6 GHz

·

·

相位噪声（1 GHz，20 kHz 频偏）：–146 dBc/Hz

·

·

杂散（1 GHz，非谐波）：–96 dBc

·

·

输出功率（1 GHz）：+27 dBm

·

·

ACPR（矢量）W-CDMA 64 DPCH：–73 dBc

·

·

EVM（矢量）802.11ac/LTE：0.4%

·

·

带宽（矢量）：160 MHz

·

·

任意波形存储器（矢量）：1024 MSa

·

·

N5182B射频矢量信号发生器与 Signal Studio 软件的实时功能结合使用，可以仿真真实环境中的信号生成波形文件，可根据最新标准执行先进的接收机测试：定义信号参数并将参数传输到仪器，在信号生成过程中进行闭环或交互式控制。实现这一功能还需要部分选件的支持。

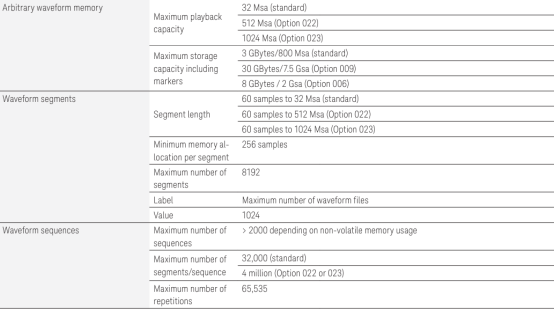

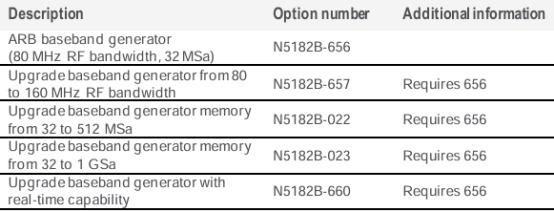

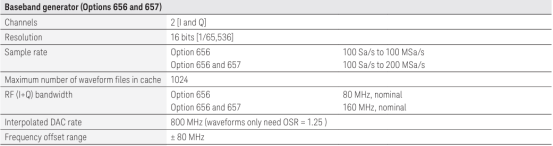

硬件部分：

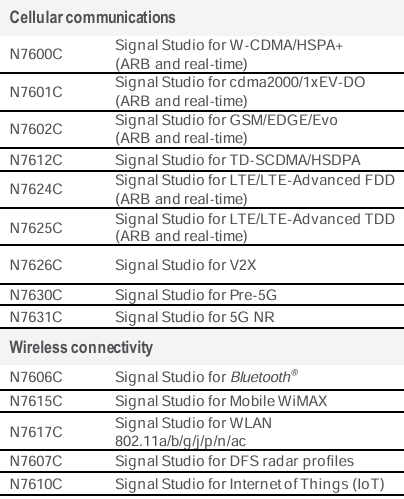

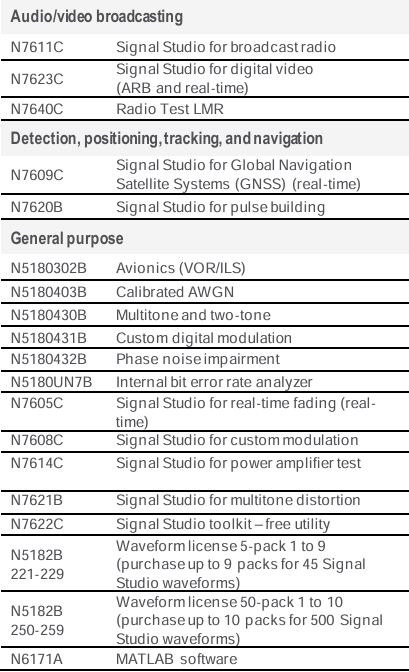

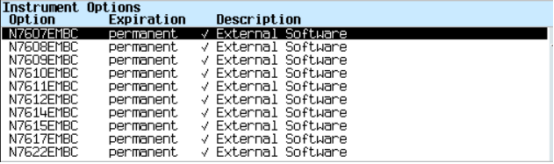

软件License部分：

不同的调制模式需要信号源有对应的License。

加载波形文件前需确认N5182B射频矢量信号发生器带有对应软件License。

波形文件导入到N5182B射频矢量信号发生器的方法有很多种。

一、使用Signal Studio 软件直接加载：

配置了对应License的N5182B射频矢量信号发生器可以和Signal Studio 软件配合使用。在Keysight官网下载并安装对应的Signal Studio 软件到PC。

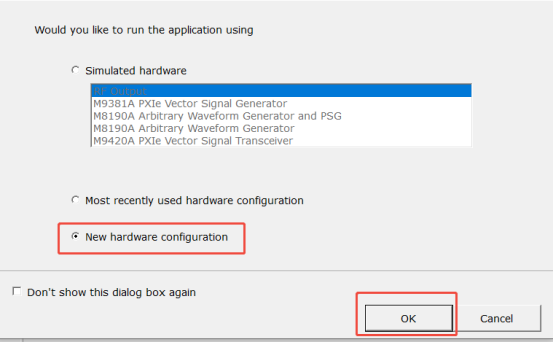

安装完成后打开PC上的应用软件Signal Studio，根据提示新建一个硬件配置：

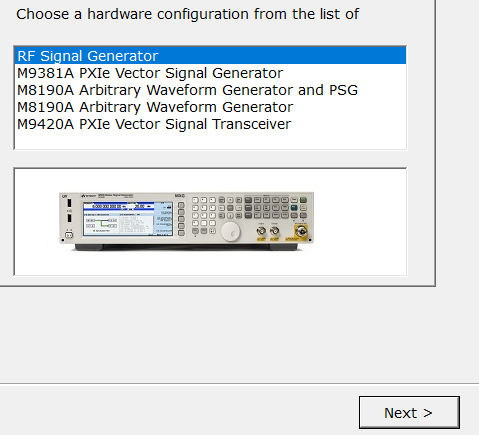

选择RF Signal Generator按Next>(下一步)：

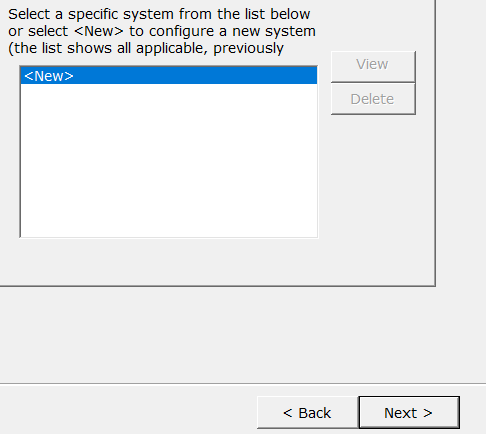

选择<New>按Next>(下一步)：

有两种连接方式可供选择，LAN网线连接或GPIB连接：

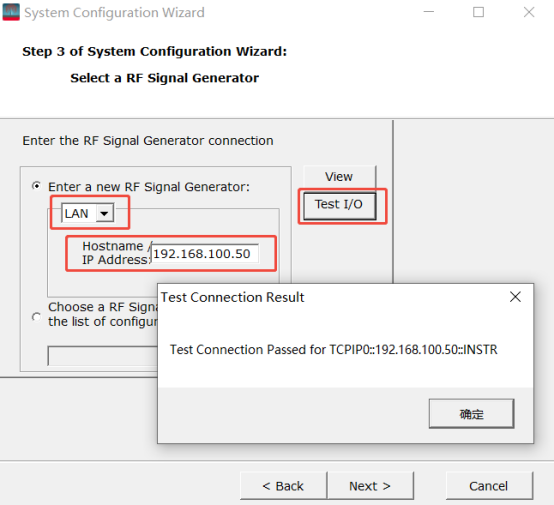

1.选择LAN,需要将PC的TCP/IP地址与信号源网址设置在同一个子网内。

然后在PC上应用软件Signal Studio提示框的Hostname IP Address输入信号源IP地址。点击Test I/O可以确认是否连接成功。

2.选择GPIB,需要将信号源的GPIB地址选入在PC上应用软件Signal Studio提示框的Primary。

点击Test I/O可以确认是否连接成功。

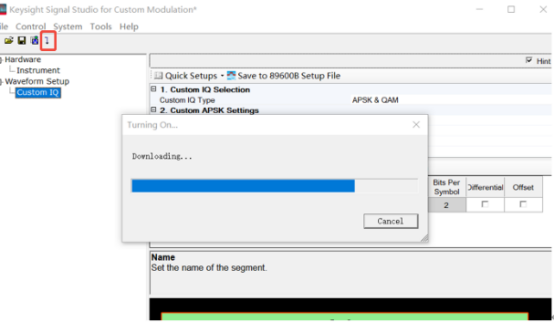

波形文件编辑调制参数完成后，可通过Download(↴)加载在N5182B矢量信号源的BBG RAM中，并进行播放。

这里需要注意波形文件大小和矢量信号源配置关系。波形文件如果过大过长或内部参数超过矢量信号源配置参数（如信号源Lincense匹配情况，波形文件格式，带宽，采样率，符号长度等），矢量信号源会出现报错和无法正常播放波形文件。

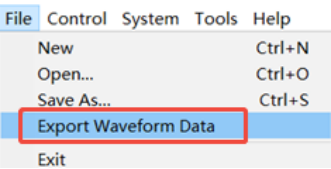

二、使用Signal Studio 软件选项卡选择File→Export Waveform Data生成WFM波形文件，通过USB可移动存储设备（如U盘）进行外部加载：

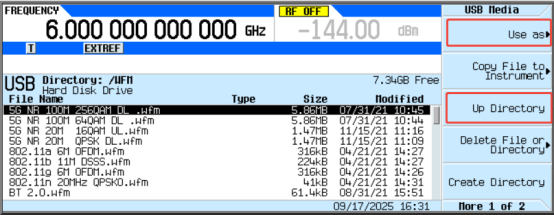

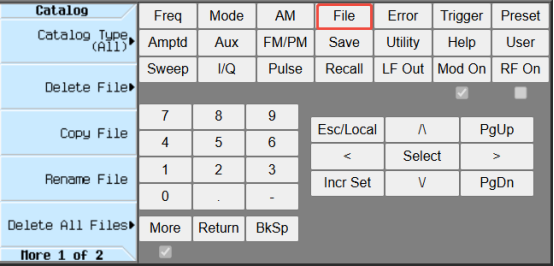

将带有WFM格式波形文件的USB可移动存储设备，插入矢量信号源的USB通信接口。几秒钟后自动弹出USB可移动存储设备内部详情，或按信号源按键File键 → More键到第二页，按屏幕按键USB File Manager显示USB可移动存储设备内部详情。

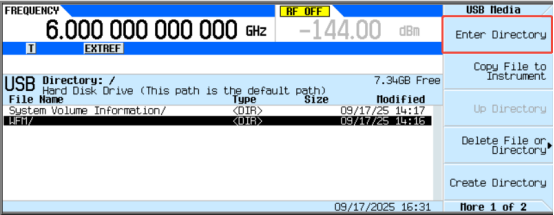

如果波形文件未被存放在USB可移动存储设备根目录下，选择存放波形文件的文件夹并按屏幕按键Enter Directory,进入文件夹。

进入最终文件夹后选择需要的波形文件，按屏幕按键Use as → 屏幕按键Copy & Play Waveform进行波形文件的播放。如果需要返回前一级文件夹，按按键Return → 屏幕按键Up Directory即可。

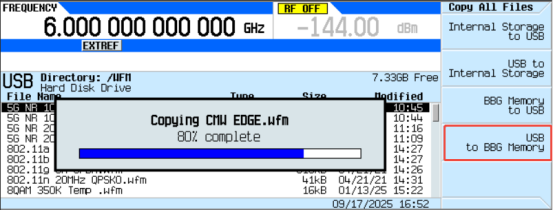

在访问存放有波形文件的文件夹时按按键More到第二页 → 屏幕按键Copy All Files → 屏幕按键USB to BBG Memory导入USB可移动存储设备选择的文件夹内所有波形文件。

三、通过FTP访问N5182B射频矢量信号发生器内部文件夹。

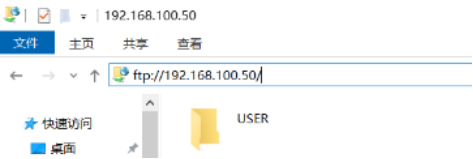

N5182B射频矢量信号发生器连接网线到PC, 并将PC的TCP/IP地址与信号源网址设置在同一个子网内。在PC文件夹地址栏输入“FTP：//”+射频矢量信号发生器IP地址+“↵”。（如ftp://192.168.100.50）。连接成功会显示USER文件夹。

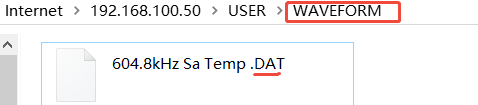

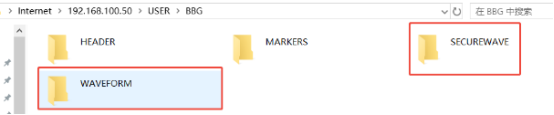

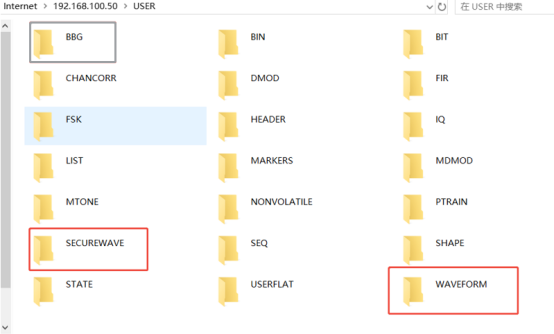

然后打开USER文件夹找到文件夹BBG → 文件夹SECUREWAVE,将WFM格式的波形文件粘贴到此文件夹内。如果是DAT格式的波形文件需要粘贴到WAVEFORM文件夹内。

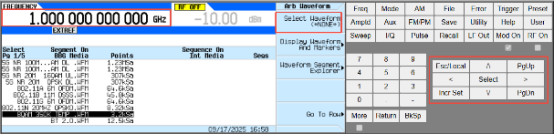

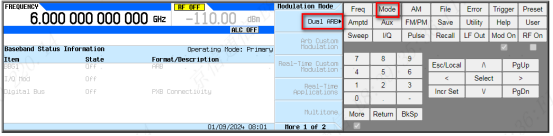

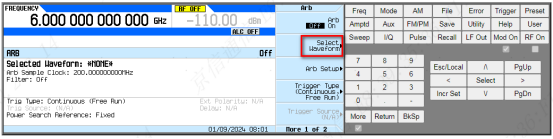

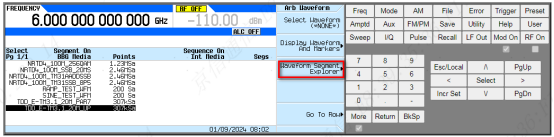

然后调取并播放内部波形文件：导出波形文件：按信号源面板上的按键Mode → 屏幕按键Dual ARB → 屏幕按键Select Waveform → 屏幕按键Waveform Segment Explorer,在Segment中选择目标波形文件，按Select导出波形文件。需要注意的是部分波形文件由于内部参数频率锁定所以需要先设置频率再调取波形文件。

打开Arb开关：按信号源面板上的按键Mode → 屏幕按键Dual ARB → 屏幕按键Arb→ 屏幕按键On播放波形文件。

设置功率后，需要按Mode On(调制开关) → RF On(射频开关)才能输出带有调制信号的波形文件。

四、以上的三种波形文件导入仅存放在在N5182B矢量信号源的BBG RAM中，信号源关机或重启以后，波形文件自动清除。矢量信号源内部空间有限，需要注意矢量信号源配置及容量是否满足。如果需要将波形文件存储在矢量信号源内部，如下操作。

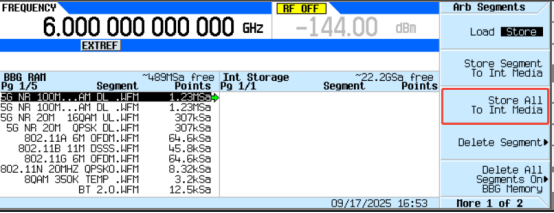

移除所有信号源USB接口上的USB可移动存储设备。按信号源面板上的按键Mode →屏幕按键Dual ARB → 屏幕按键Select Waveform → 屏幕按键Waveform Segment Explorer,在Segment中选择目标波形文件，按屏幕按键Store/Load，选择Store.按↓/↑选择正在播放或播放过的波形文件（这里的文件重启后不会保存），按屏幕按键Store Segment To Int Media或屏幕按键Store All To Int Media（将BBG的波形文件转存至Int Storage）。

也可以通过FTP访问N5182B射频矢量信号发生器内部文件，然后打开USER文件夹 → 文件夹SECUREWAVE,将WFM格式的波形文件粘贴到此文件夹内。如果是DAT格式的波形文件需要粘贴到WAVEFORM文件夹内。需要注意的是如果波形文件过大信号源不会显示波形文件名，特定格式的波形文件放错文件夹将不能正常播放波形文件。

播放波形文件仍然需要调取Int Storage至BBG 播放，按屏幕按键Store/Load，选择Load.按↓/↑选择正在播放或播放过的波形文件，按屏幕按键Load Segment From Int Media或屏幕按键Load All To From Media。

使用信号分析仪解调N5182B射频矢量信号发生器输出调制信号。

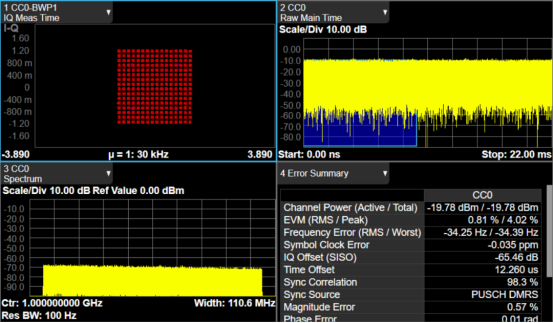

信号分析仪解调N5182B的5GNR矢量信号图
