仪器选型 | 网络分析仪能用来测什么?

　　在射频、通信、雷达、物联网这些领域，工程师们每天都要和各种电磁信号打交道。为了知道这些信号在器件里是怎么“走”的、有没有被反射、有没有变形，就需要一台重要的仪器-----矢量网络分析仪(Vector Network Analyzer)。

　　很多人可能听过这个名字，但不知道它到底能测什么?为什么这么贵?为什么人人都说它是射频世界的“万用表”?这一篇文章就带你从零入门，看懂它到底能干哪些事。

　　01

　　矢量网络分析仪是什么?

　　一句话就是：它能看懂电磁信号在你器件里“进来”和“出去”发生了什么。

　　但为什么普通的电压表、电流表不行呢?

　　因为在高频率(几百MHz、GHz 以上)时，信号变化太快，电压表根本来不及反应，线缆本身也变成了器件，测量会严重失真。

　　于是工程师发明了网络分析仪：

　　网分自己发信号(内部信号源)，把信号送到被测器件(DUT)，再把返回来的反射与透射信号收集起来(内部接收机)，内部接收机和内部信号源做比较。

　　既测幅度、又测相位。

　　这就是我们常说的 S 参数测量。

　　02

　　矢量网络分析仪到底能测什么?

　　1

　　测S参数(最核心，80%场景)S 参数是VNA最基础也是最常用的功能。

　　S11/S22 →看反射：东西接得好不好?匹配没?

　　比如你给天线喂信号，但天线吸不进去，信号反弹回来，那就是 S11 很差。

　　S21/S12 →看传输：信号通过后衰减还是增强?

　　比如滤波器的插入损耗、放大器的小信号增益等。

　　很多常见器件都需要此类测试：

　　天线：看是否好匹配，看驻波比

　　滤波器：插损、带外抑制

　　功分器：耦合度、隔离度

　　电缆：损耗和阻抗一致性

　　工程师每天最常说的两句话就是：

　　“S11看一下。”

　　“S21有问题。”

　　2

　　测阻抗(看器件对信号的影响)把一个器件接上去，为什么信号有时会被反弹?

　　因为阻抗不匹配，VNA 可以根据反射量计算出端口阻抗。

　　实际应用非常多：

　　PCB 上天线调试

　　RF 前端匹配网络设计

　　高频传输线阻抗控制

　　连接器质量判断

　　如果夹具会影响测量(比如天线被焊在夹具上)，还可以用“AFR 自动夹具移除”把测试系统自身影响去掉，只看纯 DUT的响应。

　　3

　　测有源器件(放大器、混频器、射频前端)很多人以为网络分析仪只能测“无源”，其实现在的矢量网络分析仪早就可以测很多“有源器件”的指标。包括如下：

　　小信号增益

　　增益平坦度

　　P1dB 压缩点(增益开始掉的地方)

　　AM-PM 转换

　　互调失真(IMD)

　　噪声系数(NF)

　　混频器的变频增益、隔离度

　　比如 PA(功率放大器)常见测试：

　　从小功率往上扫，扫到增益掉 1 dB 的那个点，就是压缩点 P1dB。网络分析仪能自动做整个过程。

　　4

　　测时域参数时域测试==用网络分析仪来做类似 TDR(时域反射)的事情。

　　找到PCB走线焊点是否阻抗不连续

　　找到传输线哪里过孔、哪里变宽变窄

　　判断高速接口(USB3 / PCIe)阻抗是否达标

　　查线缆、连接器的故障点

　　它在高速数字领域非常重要。

　　有点像“X 光片”，让你看到信号在器件里的每一个不连贯点。

　　5

　　当频谱仪用很多现代高端 VNA(如 Keysight PNA-X)带有内置接收机互通能力，可以实现频谱测量：

　　查看杂散

　　看功率

　　看是否有谐波、毛刺

　　做多测量流程(一次连接，多种测量)

　　6

　　脉冲测量(雷达、PA、时变器件)有些器件不能用连续波测量，比如：

　　大功率 PA 会被烧

　　雷达器件本来就是脉冲驱动

　　在片测量怕发热

　　希望只测脉冲的那一瞬间

　　网络分析仪可以采集脉冲中的 S 参数、增益、相位、瞬态变化，应用于雷达系统非常关键。

　　7

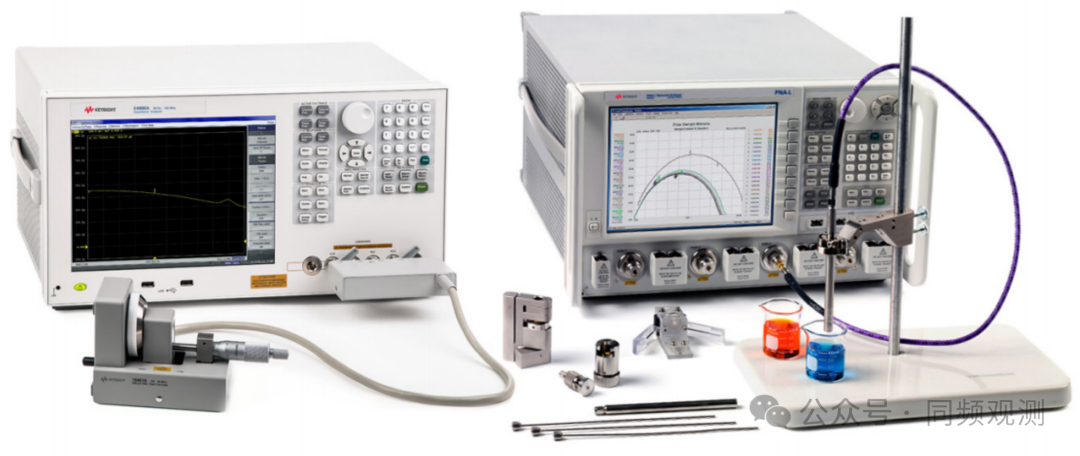

　　材料测试(介电常数、损耗角等)VNA配上不同夹具，网络分析仪还能测材料：

　　介电常数 ε

　　损耗角正切 tanδ

　　高阻材料表面电阻

　　介质基板的电性能

　　比如你想知道一块陶瓷基板是否适合做毫米波天线，就离不开 VNA 的高 Q 测试能力。

　　8

　　毫米波测试随着毫米波越来越普及(5G、WiGig、车载雷达)，VNA 也被广泛用于：

　　77 GHz汽车雷达前端测试

　　60 GHz通信系统

　　145 GHz光芯片与器件

　　毫米波天线阵列

　　超高频滤波器

　　现在高端网络分析仪主机已经突破了110GHz，通过外接扩展模块，VNA 可以突破本体频率限制，做到 110 GHz以上频率。

　　03

　　矢量网络分析仪的关键指标

　　买 VNA 时最关键的几个指标：

　　1)最高频率

　　能测多高，看你做的器件有多高频。

　　2)动态范围(最重要!)

　　能否看清“大差异”信号，比如：

　　(1)滤波器带外抑制要测到−90 dB

　　(2)高隔离度耦合器

　　(3)噪声很低的接收器

　　(4)动态范围越大，能测得越干净。

　　3)迹线噪声

　　S21/S11迹线是否抖动，噪声越低越好。

　　4)输出功率

　　测有源器件时非常关键，比如：

　　(1)PA 需要较大激励

　　(2)噪声系数测量需要保证 SNR

　　(2)压缩点测试需要足够功率

　　04

　　矢量网络分析仪的真实应用

　　会在以下领域看到它的身影：

　　通信系统研发(基站、5G、WiFi)

　　雷达系统：汽车雷达、气象雷达、军用雷达

　　天线设计调试

　　无线模组、蓝牙、UWB、NFC

　　无线充电(Qi/WPT)系统

　　高速数字互连(USB、PCIe、HDMI)

　　材料电磁参数测试

　　半导体工艺表征(S 参数模型)

　　一句话：只要你的东西和“信号传输”有关，网络分析仪基本逃不掉。

　　希望本文能够帮助您认识矢量网络分析仪，如有任何具体问题，欢迎继续交流讨论!
