N9020A频谱仪开机报错及硬件故障维修实例

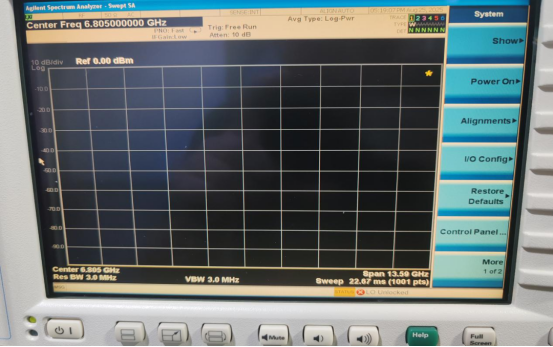

一台Keysight N9020A频谱仪送修时，主要故障表现为：开机即报“LO Unlock”错误（本振失锁），屏幕无扫描基线显示，且高频信号测量存在显著幅度偏差（误差超过3dB）。如下图所示：

故障排查与分析：

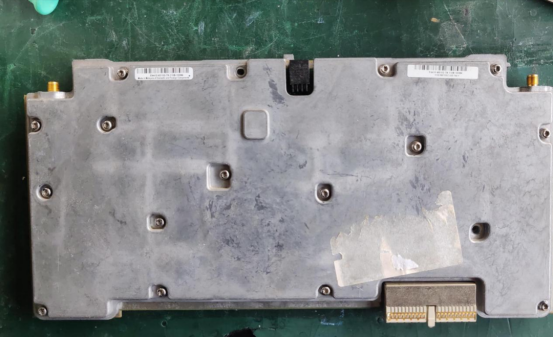

1.“LO Unlock”报错根源： 检测发现故障源于仪器的本振合成板（L.O. Synthesizer Assembly）损坏。该电路板负责生成本振所需的关键参考信号，其失效导致本振频率无法锁定，从而触发系统保护性报错，并造成基线消失。

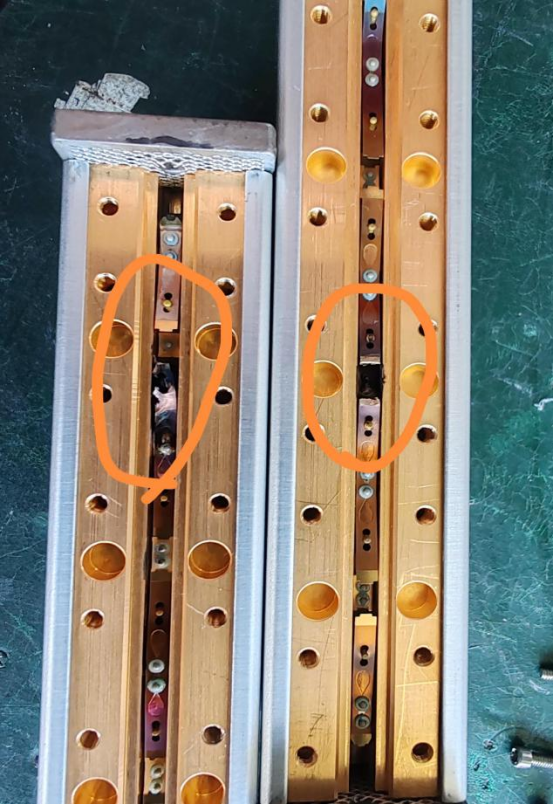

2.测量超差原因： 信号输入路径中的衰减器（Attenuator）组件存在烧毁痕迹。此情况通常由输入信号功率瞬时或持续超出仪器安全阈值（+30dBm典型值）引起。衰减器损坏直接导致信号衰减功能异常，产生严重测量误差。

维修过程简述：

1.更换本振合成板： 移除故障前端板，安装同型号功能完好的替代板卡。此步骤完成后，开机自检通过，“LO Unlock”报错消除，扫描基线恢复正常显示。

2.更换衰减器模块： 拆卸烧毁的衰减器组件，替换为原厂规格的新衰减器模块，确保信号通路的物理功能恢复。

3.系统校准与调试： 更换关键部件后，必须执行精确校准。使用标准信号源（如1GHz, -30dBm）对整机幅度精度进行校准，并运行仪器内置自检程序（POST）及基线扫描测试进行全面功能验证。特别注意： 衰减器更换后，校准是消除信号路径阻抗失配误差的关键步骤。

修复后验证：

开机自检：一次性通过，无报错信息，基线显示稳定。

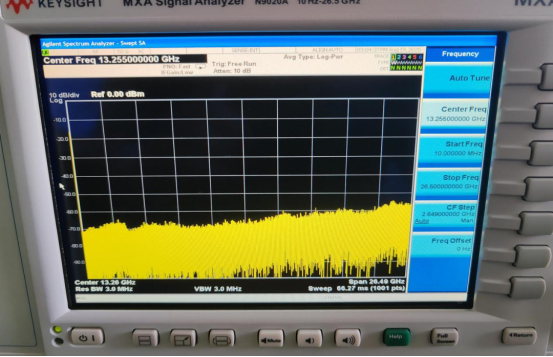

性能测试：输入标准信号（1GHz, -20dBm），幅度测量误差小于0.5dB，符合出厂技术指标。高频段（6GHz）信号测试结果准确，原有超差现象消失。

计量认证：维修后仪器经独立计量机构检测，确认性能达标并出具合格证书，确保测量可靠性。

经验总结与维护建议：

操作规范：务必确保输入信号功率不超过仪器标称的最大允许输入电平（如+30dBm）。对于可能存在功率波动的未知信号源，强烈建议在仪器输入端串接限幅器，以提供过载保护。

预防性维护：建议定期（如每年）对仪器的关键部件（特别是本振相关电路和衰减器）进行性能检测和状态评估，及时发现并更换老化元件，预防突发故障。

故障应对：如遇“LO Unlock”或基线消失等严重报错，应立即关闭仪器电源，并避免自行拆卸。内部混频器等精密元件易受不当操作损坏，导致故障复杂化。

维修策略：对于已过保修期的高端测量仪器，选择具备专业能力、拥有原厂级备件储备和计量校准资质的维修服务，可有效修复故障并保障长期性能。此类服务通常提供检测后报价和修复后保修。

结论：

本案例中的N9020A故障由本振合成板损坏和衰减器烧毁双重硬件失效导致。通过针对性的模块更换和严格的后续校准，仪器功能完全恢复，性能指标达到出厂标准。规范的设备操作习惯（尤其避免过载输入）和定期的预防性维护是降低此类故障风险的关键。面对复杂硬件故障，寻求专业维修服务是确保修复质量和仪器长期稳定运行的有效途径。
