安捷伦E5515C常见故障维修案例

E5515C是安捷伦（现是德科技）推出的经典无线通信综合测试仪，属于8960系列硬件平台。专注2G/3G终端测试（GSM/CDMA/WCDMA/HSPA等），覆盖292MHz~2700MHz频段。具备高精度射频测量（电平精度±1.1dB）、多制式协议仿真能力，支持GPIB/LAN远程控制。主要应用于手机产线自动化测试（提升效率30%+）、研发验证及维修诊断，以可靠性与扩展性成为早期通信测试领域的标杆设备。

在使用过程中，我总结了一些安捷伦E5515C常见故障及维修方案：

一、不开机故障

故障现象：按下电源开关后，仪器无任何反应，电源指示灯不亮。

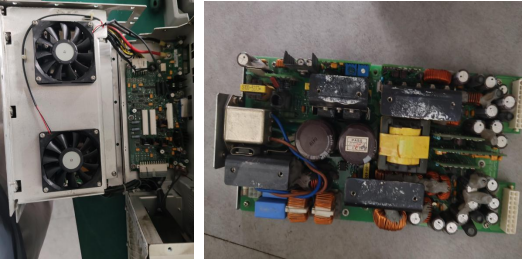

维修过程：首先检查电源线是否连接牢固，电源插座是否有电压输出，发现都正常。接着打开仪器外壳，检查电源板，发现电源板上的一个保险管熔断。进一步检查电源板上的其他元件，发现一个整流二极管短路。更换保险管和整流二极管后，仪器开机正常。

二、屏幕显示故障

故障现象：仪器开机后，屏幕出现花屏现象，图像显示混乱。

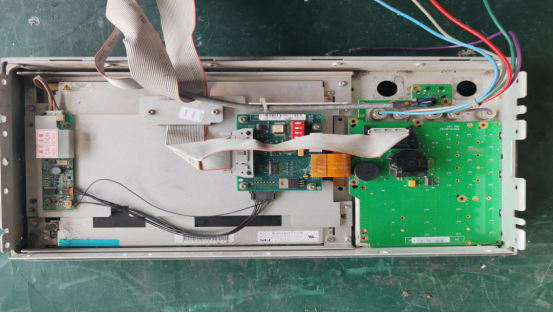

维修过程：怀疑是显示屏本身故障或显示驱动电路问题。先检查显示屏的连接排线，确保连接牢固无松动。然后使用专业工具检测显示驱动电路的各个元件，发现一个电容漏电。更换电容后，花屏现象消失，屏幕显示恢复正常。

三、按键无反应故障

故障现象：操作仪器的按键时，部分按键或所有按键都没有反应。

维修过程：先检查按键是否有物理损坏，比如按键被卡住或键帽损坏等，未发现异常。接着检查按键电路的连接线，也正常。测量按键电路的电压，发现有一个按键的扫描线电压异常。顺着线路检查，发现一个电阻开路。更换电阻后，按键操作恢复正常。

四、测量数据不准确故障

故障现象：使用仪器进行测量时，得到的数据与实际值偏差较大，或者测量结果不稳定，波动范围超出正常误差范围。

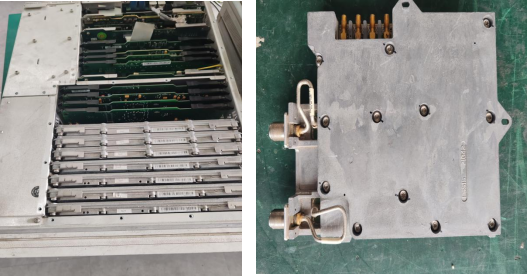

维修过程：首先对仪器进行自校准，发现校准过程中出现错误提示。检查校准参数设置，都正确。进一步检查测量电路，发现一个射频放大器的增益异常。对射频放大器进行调试和校准，仍无法恢复正常，最终更换了射频放大器，仪器测量数据恢复准确。

五、接口故障

故障现象：通过仪器的接口（如USB、LAN等）与其他设备连接时，无法正常通信，提示连接错误或找不到设备。

维修过程：检查接口的外观，看是否有损坏、变形或氧化等情况，发现LAN接口的金属引脚有轻微氧化。使用专用工具对引脚进行清洁处理后，连接仍然不正常。接着检查接口电路的相关芯片和元件，发现一个USB接口的电平转换芯片损坏。更换芯片后，接口通信恢复正常。
