频谱分析仪参数解析：理解RBW和VBW区别

在射频微波测试领域，频谱分析仪是不可或缺的“火眼金睛”，它能将复杂的电信号转化为直观的频谱图形。但不少工程师在使用过程中，常会被 RBW（分辨率带宽）和 VBW（视频带宽）这两个关键参数搞得晕头转向 —— 明明都是 “带宽”，却在测试中扮演着截然不同的角色。今天，我们就从基础概念到实际应用，一步步拆解 RBW 和 VBW 的核心区别，帮你避开参数设置的 “坑”，让测试数据更精准。

一、先搞懂：RBW 和 VBW 到底是什么？

在解析区别前，我们得先明确两者的基本定义—— 它们本质都是 “滤波器带宽”，但过滤的信号类型、服务的测试目标完全不同。

1. RBW（Resolution Bandwidth，分辨率带宽）：信号 “分辨者”

RBW 的核心作用是区分两个相邻信号，它对应频谱分析仪内部 “中频滤波器” 的带宽。简单来说，当两个频率相近的信号同时进入分析仪时，RBW 决定了仪器能否将它们 “分开” 显示，而不是合并成一个模糊的峰值。

举个例子：假设测试中存在两个频率相差10kHz 的信号，若 RBW 设置为 20kHz，中频滤波器会将两个信号同时 “框住”，屏幕上只会显示一个宽峰；若将 RBW 调小到 5kHz，滤波器带宽变窄，就能分别捕捉到两个信号的峰值，此时两个信号的轮廓会清晰分开。

这里有个关键原则：RBW 越小，频率分辨率越高，但测试速度会变慢。因为滤波器带宽变窄后，需要更长时间扫描整个频段，才能完整捕捉信号能量。

2. VBW（Video Bandwidth，视频带宽）：噪声 “平滑器”

VBW 对应的是频谱分析仪内部 “视频滤波器” 的带宽，它的作用是平滑频谱图形中的噪声，让测试曲线更稳定，而非提高频率分辨率。

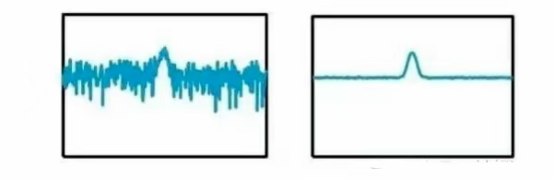

我们知道，射频信号测试中难免存在噪声（如热噪声、外部干扰），这些噪声会让频谱图形出现“毛刺”，导致难以准确判断信号的真实幅度。此时调节 VBW，就能过滤掉部分高频噪声：VBW 越小，噪声平滑效果越明显，频谱曲线越平滑；VBW 越大，噪声保留越多，曲线越 “粗糙”。

需要注意的是：VBW 仅影响信号的 “视觉平滑度”，不会改变信号的频率位置和真实幅度，也无法区分相邻信号 —— 哪怕把 VBW 调得再小，也不能替代 RBW 的 “分辨” 功能。

二、核心区别：3 个维度帮你快速区分

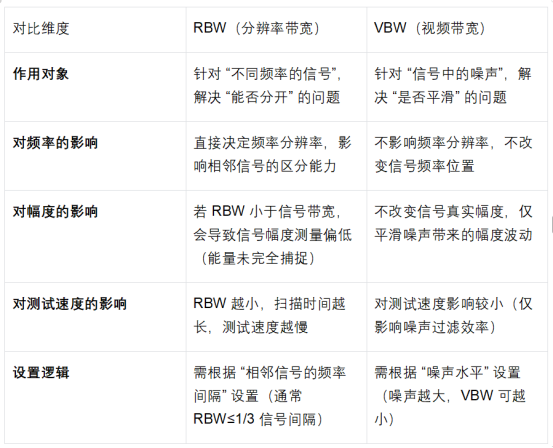

很多人混淆RBW 和 VBW，本质是没抓住两者的核心差异。我们从 “作用对象”“测试影响”“设置逻辑” 三个维度，做一次清晰对比：

举个实际场景例子：假设你需要测试两个频率间隔为20kHz 的信号，同时信号中存在较多噪声。此时的参数设置逻辑是：

1.先调 RBW：将 RBW 设为 10kHz（≤1/2 信号间隔，确保能区分两个信号），此时两个信号的峰值会清晰分开，但曲线可能有毛刺；

2.再调 VBW：将 VBW 设为 5kHz（小于 RBW，平滑噪声），此时曲线变得平滑，且两个信号的频率和幅度不会受影响。

如果反过来，先调VBW 再调 RBW：即使把 VBW 调得很小，噪声被平滑了，但 RBW 若仍为 30kHz（大于信号间隔），两个信号依然会重叠成一个峰 —— 这就是没搞懂两者作用的典型误区。

三、实际应用：不同场景下的参数设置技巧

理解区别后，更重要的是在实际测试中灵活运用。以下是3 个常见场景的参数设置建议，帮你快速上手：

场景1：测试相邻近的小信号（如基站干扰信号）

•核心需求：准确区分主信号和相邻的干扰小信号，避免干扰信号被主信号 “掩盖”。

•RBW 设置：RBW 需小于主信号与干扰信号的频率间隔，通常取 “间隔的 1/3~1/5”。例如，主信号与干扰信号间隔 30kHz，RBW 可设为 10kHz。

•VBW 设置：为避免噪声掩盖小干扰信号，VBW 可设为与 RBW 相近或略小（如 RBW=10kHz 时，VBW=5kHz），既能平滑噪声，又不丢失小信号细节。

场景2：测试信号的幅度精度（如功率放大器输出功率）

•核心需求：准确测量信号的真实幅度，避免因参数设置导致幅度偏差。

•RBW 设置：RBW 需大于等于信号的带宽（如测试 1MHz 带宽的信号，RBW 设为 1MHz 或 2MHz），确保信号的全部能量被捕捉，避免幅度测量偏低。

•VBW 设置：若噪声较小，VBW 可设为与 RBW 相等（如 RBW=1MHz，VBW=1MHz），保证测试速度；若噪声较大，VBW 可调小至 RBW 的 1/10（如 VBW=100kHz），平滑噪声后再读幅度值。

场景3：快速扫描宽频段（如排查整个频段的干扰分布）

•核心需求：在保证基本分辨能力的前提下，提高测试效率，快速覆盖宽频段。

•RBW 设置：无需追求极高分辨率，可根据频段宽度适当调大 RBW（如扫描 1GHz 频段，RBW 设为 100kHz），减少扫描时间。

•VBW 设置：为快速看到整体干扰分布，VBW 可设为与 RBW 相等或更大（如 RBW=100kHz，VBW=200kHz），牺牲部分平滑度，换取更快的扫描速度。

四、常见误区：这3 个错误别再犯！

最后，我们总结几个工程师常踩的“坑”，帮你避开参数设置的误区：

误区1：用 VBW 替代 RBW 区分相邻信号

前文已明确，VBW 仅平滑噪声，无法提高频率分辨率。哪怕 VBW 调得再小，若 RBW 大于信号间隔，相邻信号依然会重叠 —— 这是最常见的错误，务必牢记 “分辨信号靠 RBW，平滑噪声靠 VBW”。

误区2：RBW 越小越好

RBW 越小，分辨率越高，但测试速度会显著变慢。若测试中没有相邻信号，或无需区分近间隔信号，盲目调小 RBW 会导致测试效率低下，反而影响工作进度。

误区3：VBW 越小，幅度测量越准确

VBW 仅平滑噪声，不改变信号真实幅度。若 VBW 调得过小，虽然曲线平滑，但可能会过滤掉信号中的高频细节（如脉冲信号的瞬时幅度），反而导致对信号特性的误判。

总结

RBW 和 VBW 是频谱分析仪的 “左右手”：RBW 负责 “分清信号”，决定了频率分辨率；VBW 负责 “抚平噪声”，决定了频谱平滑度。在实际测试中，只需记住 “先定 RBW（看信号间隔），再调 VBW（看噪声水平）” 的原则，就能根据需求灵活设置参数，让测试数据更精准、高效。
