频谱仪关于零频信号的解析说明

在射频测量中,频谱分析仪(简称频谱仪)显示屏中心频率为零赫兹(0 Hz)时出现的信号,即所谓的“零频信号”,是一个常见但容易引起误解的现象。本文旨在深入解析零频信号的产生原因、本质以及如何正确识别和处理它,确保测量结果的准确性。

一、什么是零频信号?

零频信号,顾名思义,是指在频谱仪中心频率设置为0 Hz 时,在屏幕中心或附近观察到的信号响应。它通常表现为一个窄带的尖峰或抬高的噪声基底。

关键认知:零频信号通常不是真实的、存在于被测设备(DUT)中的直流或极低频信号。 绝大多数现代频谱仪测量的是交流射频信号,其输入端口通常包含隔直电容,会阻止真实的直流信号进入混频器。因此,我们看到的“零频信号”本质上是频谱仪自身内部电路产生的虚假响应。


二、零频信号的主要产生原因

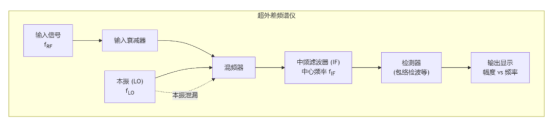

零频信号的产生主要与频谱仪的核心工作原理——超外差式结构有关。其根源可追溯至以下几个关键环节:


本振泄漏(LO Leakage)

·

原理:频谱仪的第一本地振荡器(LO)会产生一个高频正弦波,用于与输入信号进行混频。由于电路的不理想性,极少量的本振信号可能会通过空间辐射或内部耦合,直接泄漏到混频器的中频(IF)输出端。

·

·

表现:当频谱仪的中心频率设置为0 Hz 时,实际的本振频率(f_LO)正好等于第一中频(f_IF)。此时,泄漏的本振信号与自身混频(f_LO - f_LO = 0),就会在零频处产生一个虚假的直流响应。这是零频信号最普遍和最主要的原因。

·

·

混频器的自产项(mixer self-generated products)

·

原理:混频器是一个非线性器件,其过程会产生大量的杂散信号。即使没有输入信号,混频器在其本振信号的驱动下,自身也会产生一些低阶的交调产物,其中就包括频率为0 Hz 的成分。

·

·

参考信号馈通(Reference Feedthrough)

·

原理:频谱仪内部的高稳定度参考时钟(如10 MHz)及其谐波可能会耦合到信号通路中。当这些信号的频率正好与中频相等时,也会在零频处产生响应。

·

·

直流偏移(DC Offset)

·

原理:频谱仪中频放大和信号处理电路(如ADC)可能存在微小的直流偏置误差。这个微小的直流偏移会被后续的电路当作一个“信号”进行处理,最终在零频处显示出来。

·

·

三、如何识别和区分零频信号

正确区分虚假的零频信号和真实的待测信号至关重要。以下是几种实用的方法:

频率偏移法(最有效的方法)

·

操作:轻微改变频谱仪的中心频率(例如,从0 Hz 偏移到 100 kHz 或 1 MHz)。

·

·

判断:如果“零频信号”随之移动,则它是一个虚假响应。例如,中心频率设为 100 kHz 后,该信号出现在 100 kHz 处,这证实了它是与本振相关的杂散。

·

·

如果该信号牢牢固定在0 Hz 不动(且频谱仪输入端的隔直电容已被移除或 bypass),则它可能是一个真实的直流或极低频信号。但这在标准射频测量中极为罕见。

·

·

改变分辨率带宽(RBW)

·

操作:调整RBW 的设置。

·

·

判断:真实的信号其带宽是固定的,改变RBW 会影响其显示宽度和幅度。而由本振泄漏等产生的零频响应通常非常窄,其显示形状会显著随 RBW 的变化而变化(RBW 越窄,它看起来越尖)。

·

·

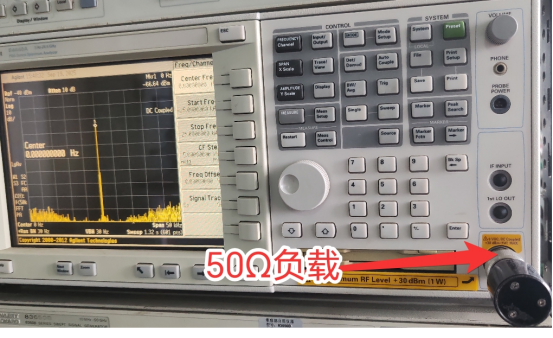

输入终端法

·

操作:在频谱仪输入端连接一个高质量的50 欧姆终端负载。

·

·

判断:如果连接负载后零频信号依然存在,则有力地证明了它是频谱仪自身的内部产物,而非来自外部的真实信号。

·


四、如何减小或避免零频信号的影响

虽然无法完全消除,但可以采取以下措施最小化其影响:

避免在零频附近进行测量:这是最根本的解决方案。在进行射频测量时,几乎没有必要将中心频率设置为绝对的0 Hz。只需将中心频率设置到您关心的实际频率(如 2.4 GHz、5.8 GHz)即可,零频杂散会落在很远的地方,通常不会造成干扰。

使用交流耦合(AC Coupling): 确保频谱仪输入通道设置为“AC Coupling”,这会利用内部的隔直电容阻断真实直流信号,虽然它无法消除仪器自身产生的零频响应,但可以防止外部直流电压损坏昂贵的混频器。

定期校准:按时对频谱仪进行官方校准,可以确保仪器处于最佳状态,将本振泄漏等参数控制在指标规定的范围内。

参考操作手册:高级频谱仪的技术指标中通常会给出“本振馈通”或“剩余响应”的电平值,用户手册也可能提供针对特定型号的优化建议。

五、总结与要点

零频信号本质是假信号:它主要是频谱仪内部电路(特别是本振泄漏)产生的人工产物,而非真实的外部信号。

核心成因是超外差原理:本振泄漏与自身混频是产生零频响应的最主要机制。

识别靠“频率偏移”: 最可靠的鉴别方法是轻微改变中心频率,观察信号是否随之移动。

应对策略是“避开”: 在正常的射频测量中,应避免将中心频率设置为 0 Hz,从而完全避开这个虚假响应的干扰区域。

理解零频信号的来源和特性,是正确使用频谱仪、获得精准测量结果的基础技能之一。它体现了操作者不仅是在使用仪器,更是在理解其工作原理。
