在电子测量领域，示波器是不可或缺的工具，它能够将电信号转换为可视化的波形，帮助工程师快速分析电路性能。然而，面对市面上琳琅满目的示波器型号，很多人可能会感到困惑：这些型号究竟代表了什么？如何从型号中快速判断示波器的性能？本文将为您详细解析示波器的命名规则，助您轻松读懂设备性能。

一、示波器型号的基本结构

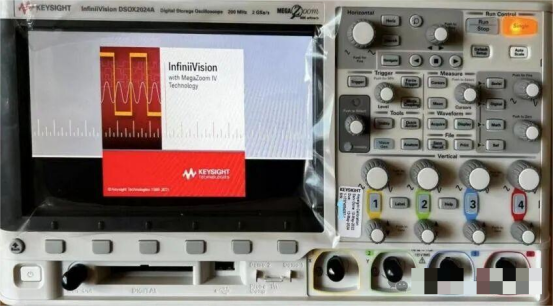

示波器的型号通常由系列代号、带宽、通道数等关键参数组成。不同品牌的命名规则略有差异，但整体结构相似。以常见的示波器型号DSOX 2024A为例：

DSO：代表数字存储示波器（Digital Storage Oscilloscope），表明该示波器的基本类型。X：是系列代号，通常用于区分不同档次或用途的示波器，例如某些系列侧重于高精度测量，而另一些系列则更适用于高频信号测试。第一位数字：代表示波器的系列，如”2”表示2000 系列，”5”表示 5000 系列。系列数字通常与示波器的整体性能和定位相关，数字越大，往往意味着更高的性能和丰富的功能。中间位数：对应示波器的带宽，“00”通常表示60 MHz或70 MHz、“01”表示100 MHz、“02”表示200 MHz、“03”表示300 MHz或350 MHz、“05”表示500 MHz，以此类推。最后一位数：代表通道数，常见为2或4，本例中”4”表示该示波器支持4个输入通道。

后缀字母A：代表版本或升级型号，通常用于区分同一型号的不同迭代版本。随着技术的发展和改进，厂商会对产品进行升级，通过后缀字母来标识不同版本的差异。

二、关键参数解析

1.带宽（Bandwidth）：带宽是示波器极为重要的性能指标之一，它决定了示波器能够准确测量的信号频率范围。一般来说，带宽越高，示波器能够处理的信号频率越高，当然相应的价格也会越贵。

2.通道数（Channels）：通道数表示示波器可以同时测量的信号数量。常见的有 2 通道和 4 通道等。在需要同时分析多路信号的场景下，如复杂电路中多个节点的信号监测，4 通道示波器能够提供更全面的信号信息，方便工程师进行对比和分析。

3.采样率（Sample Rate）：采样率指示波器每秒采集信号的次数，单位为 GS/s（Giga Samples per second）。采样率越高，示波器对信号的还原度就越高，能够捕捉到更快速的信号变化。对于高频信号测量，高采样率尤为重要，它可以确保采集到的信号准确反映原始信号的特征。

4.存储深度（Memory Depth）：存储深度决定了示波器能够存储的波形数据量。较大的存储深度可以使示波器记录更长时间的信号细节，对于分析复杂波形、长时间的信号变化趋势等非常有帮助。在处理长时间的瞬态信号或需要详细分析信号细节时，大存储深度的示波器更具优势。

5.系列代号（Series）：系列代号通常用于区分不同档次或用途的示波器。一般而言，高端示波器可能以 “X” 或 “Z” 等字母开头，这类示波器往往具备更高的性能指标和更丰富的功能；而入门级示波器可能以 “1000” 或 “2000” 等数字命名，适合对性能要求不高的基础测量场景。

三、常见品牌命名规则

1. KEYSIGHT（是德科技）的示波器型号通常以“DSO”或“MSO”开头，分别代表数字存储示波器和混合信号示波器。例如，DSO-X 2024A表示带宽为200MHz、4通道的数字存储示波器。

2. Tektronix（泰克）的示波器型号通常以“MSO”或“DPO”开头，分别代表混合信号示波器和数字荧光示波器。例如，MSO3054表示带宽为500MHz、4通道的混合信号示波器。

3. Rigol（普源精电）的示波器型号通常以“DS”开头，代表数字示波器。例如，DS1104Z表示带宽为100MHz、4通道的数字示波器。

四、如何根据需求选择示波器？

1.确定带宽需求：应根据被测信号的最高频率来选择示波器带宽。通常，为保证测量的准确性，示波器的带宽应至少为被测信号最高频率的 3 - 5 倍。若被测信号最高频率为 50MHz，那么选择 150MHz - 250MHz 带宽的示波器较为合适。

2.选择通道数：根据实际测量需求确定通道数。如果只需测量单个或两个信号，2 通道示波器即可满足需求；若需要同时测量多路信号，如在多通道数据采集、复杂电路调试等场景下，建议选择 4 通道示波器。

3.关注采样率和存储深度：对于高频信号或复杂波形的测量，高采样率和大存储深度至关重要。高采样率可保证对快速变化信号的准确捕捉，大存储深度则能记录更长时间的信号细节，有助于分析信号的完整特征。

4.考虑扩展功能：一些高端示波器支持协议分析、频谱分析等扩展功能。如果在工作中有对特定协议信号分析或频谱测量的需求，可选择具备相应扩展功能的示波器，以满足特殊测量需求。

掌握了示波器的基本命名规则，我们就能轻松读懂型号背后的性能信息。无论是带宽、通道数，还是采样率和存储深度，都是选择示波器时需要重点关注的指标。希望本文能帮助大家在选购示波器时更加得心应手，找到最适合自己需求的设备。

(注：文中插图来源于仪器制造商官方网站公开手册。)
