EVM(误差矢量幅度)射频指标详解

　　一、核心概念图解

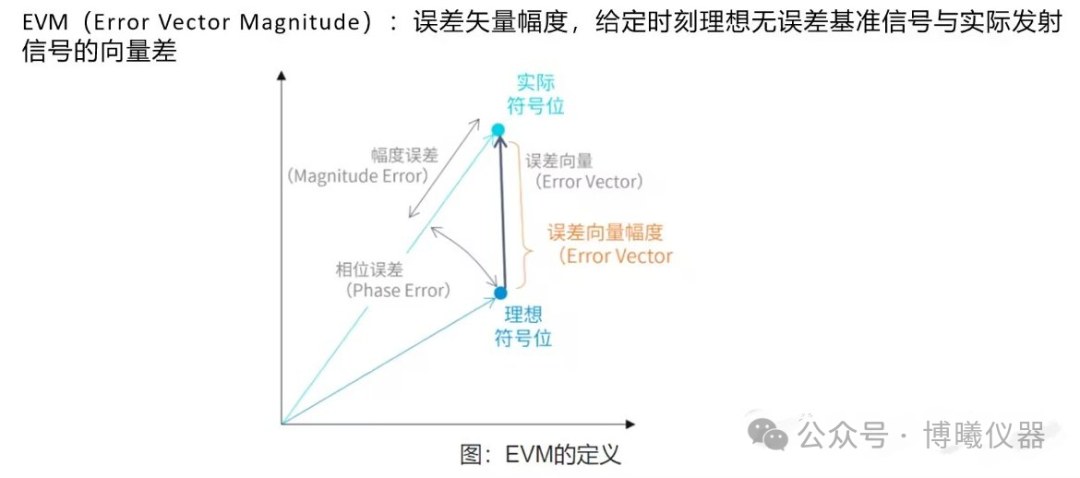

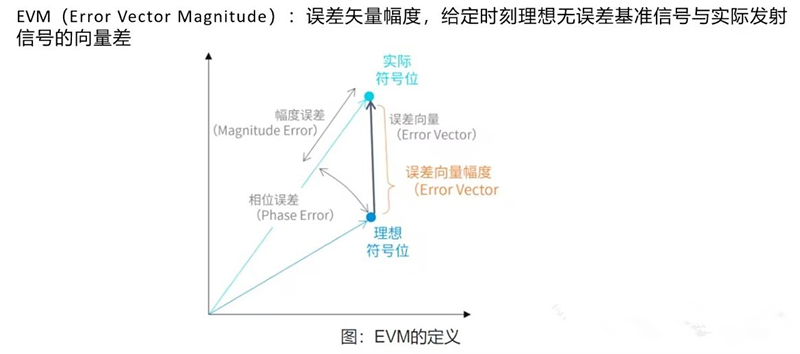

　　1. 什么是EVM?

　　星座图比喻：射箭靶心理论

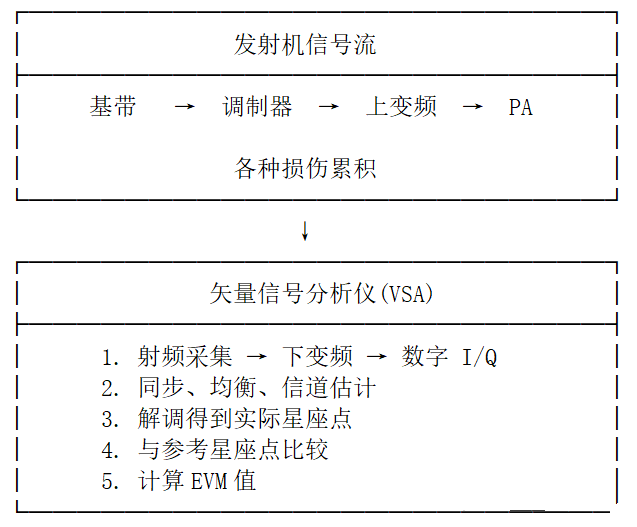

　　2. 测量原理图解

　　二、主要损伤源及其影响

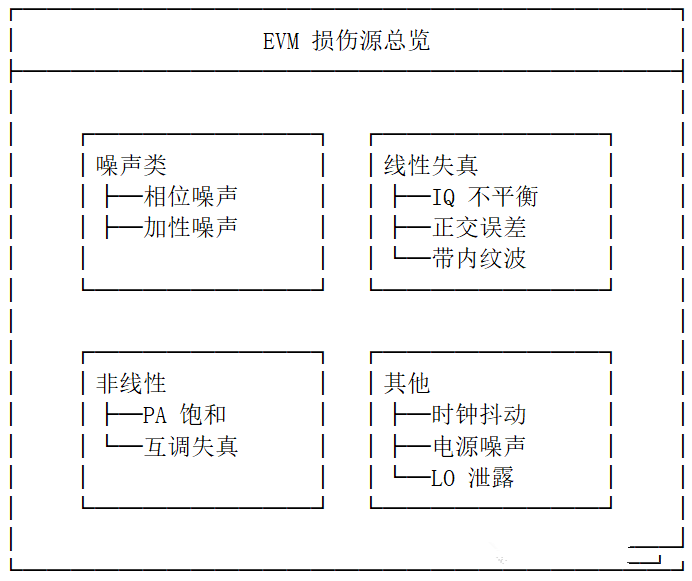

　　1. 损伤源分类图解

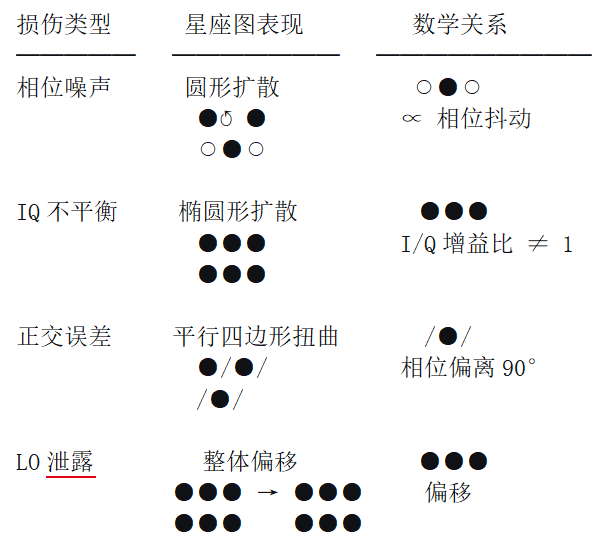

　　2.不同损伤的星座图表现

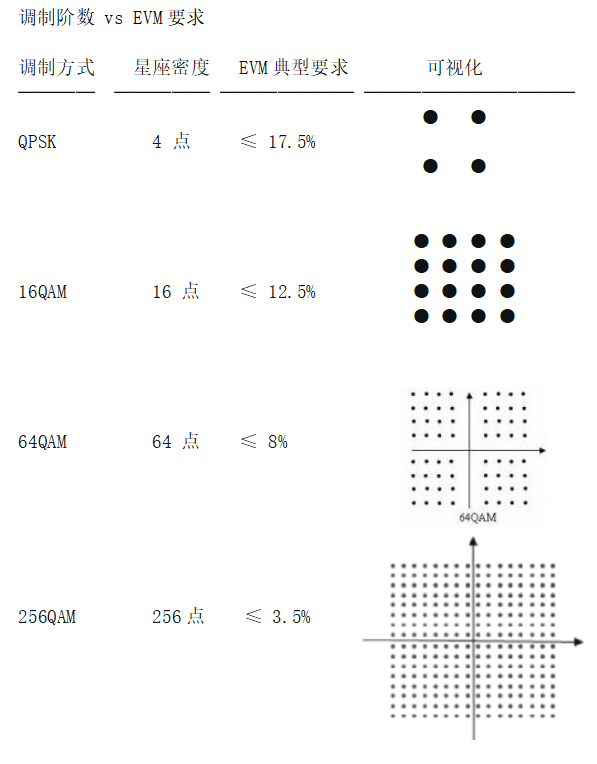

　　三、EVM与调制方式的关系

　　四、EVM vs 输出功率特性

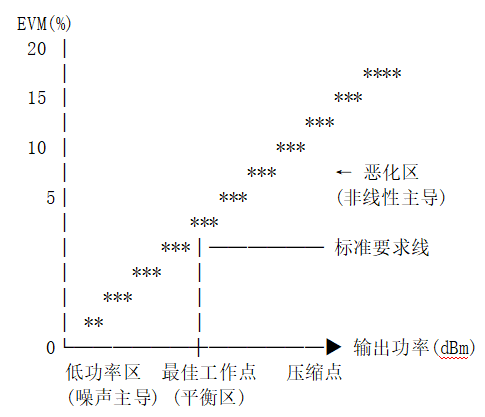

　　典型EVM-功率曲线

　　曲线解读：

　　A区(低功率)：EVM由本振相位噪声、加性白噪声主导

　　B区(最佳工作点)：系统设计目标，EVM达标且功放效率较高

　　C区(高功率)：功放非线性占主导，EVM急剧恶化

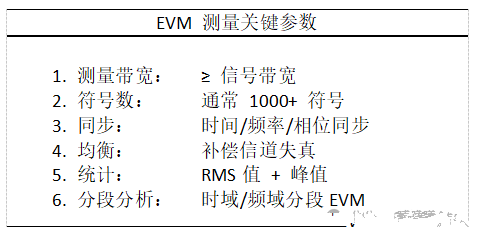

　　五、EVM测量关键参数

　　测量设置要点

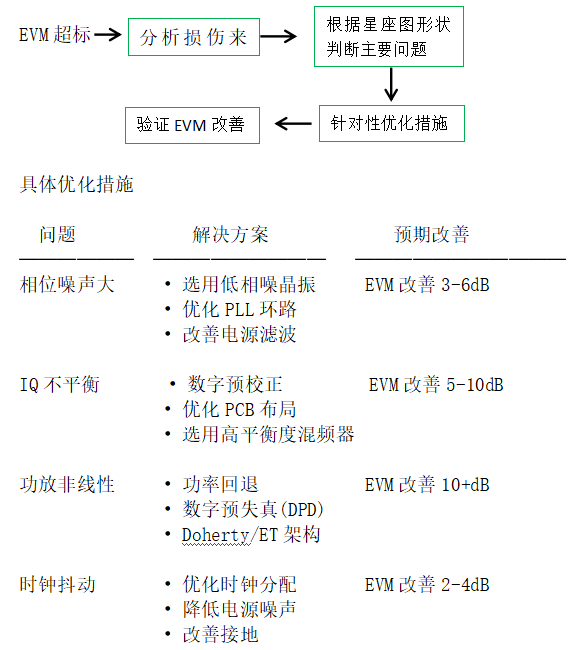

　　六、EVM优化策略

　　系统级优化路径

　　七、实际应用中的关键点

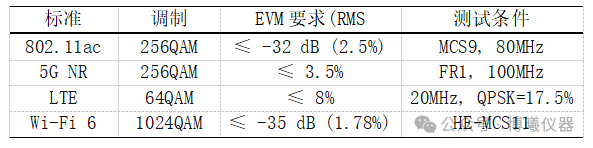

　　1.标准要求举例

　　2.测试注意事项

　　正确测量EVM的步骤：

　　①校准测试系统(电缆、衰减器)

　　②设置正确测量带宽

　　③确保信号同步良好

　　④检查参考信号生成正确

　　⑤验证测量不确定度

　　⑥记录RMS和峰值EVM

　　⑦分析时域/频域EVM变化

　　⑧关联其他指标(ACLR、频谱)

　　总结

　　EVM是数字射频系统的"终极成绩单"：

　　综合性：反映系统整体性能

　　灵敏性：对微小损伤敏感

　　实用性：直接关联系统吞吐量

　　标准性：各通信标准都有明确要求

　　掌握EVM的测量、分析和优化，是射频工程师设计高性能无线系统的核心能力。通过系统性的测试和调试，可以确保产品在满足标准要求的同时，实现最佳的通信性能。
