网络分析仪波导校准件设置指南

　　概述

　　作为射频和微波测试的重要接插件和端口的类型，波导的应用领域十分广泛。在矢量网络分析仪的测试应用当中，波导接口，尤其是矩形波导类型是常见接口之一。

　　矢量网络分析仪的校准，是保证测试准确度的前提和必要条件。本文主要阐述罗德与施瓦茨矢量网络分析仪，在应用波导端口时，校准件参数的导入方法以及校准中的注意事项。

　　矩形波导

　　矩形波导的截止频率fc=149.9/a (GHz)

　　常见矩形波导参数

　　主模频率范围(GHz)内截面尺寸(mm)TE10 截止频率 fc (GHz)

　　接口型号起始频率1.25fc终止频率1.9fc基本宽度 a基本高度 b

　　WR-908.212.522.8610.166.557

　　WR-759.841519.059.5257.869

　　WR-6211.91815.7997.8999.488

　　WR-5114.52212.956.47711.575

　　WR-4217.626.710.6684.31814.051

　　WR-3421.7338.6364.31817.358

　　WR-2826.3407.123.55621.053

　　波导校准方法

　　常用的波导校准方法有TRL和TOSM

　　TRL

　　T：through,直通，波导端口直接对接

　　R：Reflect，反射器，对应短路器

　　L：Line，传输线，已知电长度或时延的波导段

　　TOSM

　　T：through,直通，波导端口直接对接

　　O：Offsetshort，偏移短路器

　　S：short，短路器

　　M：Match，匹配器，回波损耗大于20dB的波导负载

　　校准件数据

　　矢量网络分析仪在测试之前必须进行校准，校准过程中必须采用与所使用的校准件匹配的校准数据，这是保证测试数据准确度的必要条件。

　　导入数据文件

　　罗德与施瓦茨的校准件，都附有数据文件(U盘或软盘)，可以直接导入矢量网络分析仪。

　　自定义校准件数据

　　如果没有相应的数据文件，比如自制校准件，或者已知校准件参数数据，但没有罗德与施瓦茨网络分析仪可以识别的电子数据文件，需要在矢量网络分析仪上人工设置。

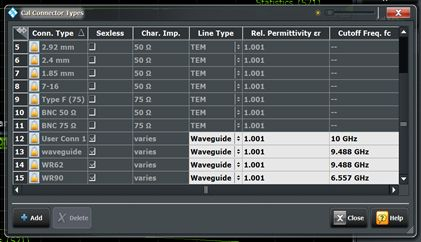

　　>>> 新建波导接口类型

　　Line Type: Waveguide

　　Rel.Permittivity: 1.001

　　Cut off Freq. fc: 截止频率，必须按照实际参数设置(参见2.2节)

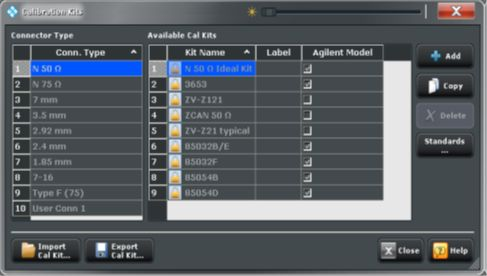

　　>>>新建/编辑校准件

　　新建校准件：

　　编辑已有校准件：

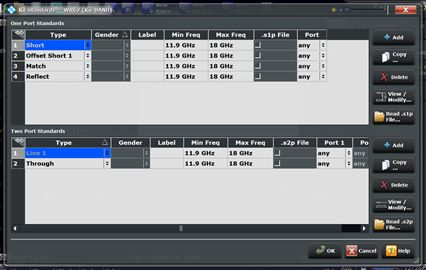

　　>>>编辑校准件参数

　　在上节所述Kit Standards窗口，选定要编辑的校准件，设置起始和终止频率(Min Freq / Max Freq)，选定要编辑的校准件，点击View/Modify,进行参数设置。

　　校准后验证

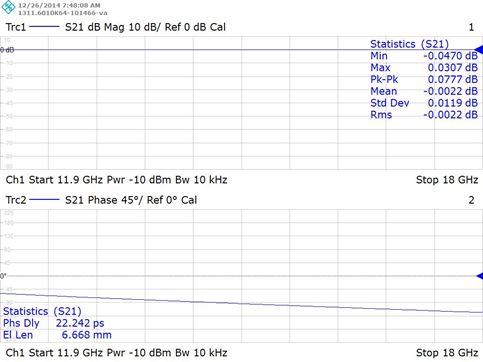

　　>>>波长波导段测试结果

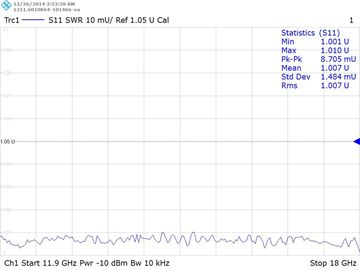

　　>>>负载测试结果
