【科技历史】世界上第一台网络分析仪

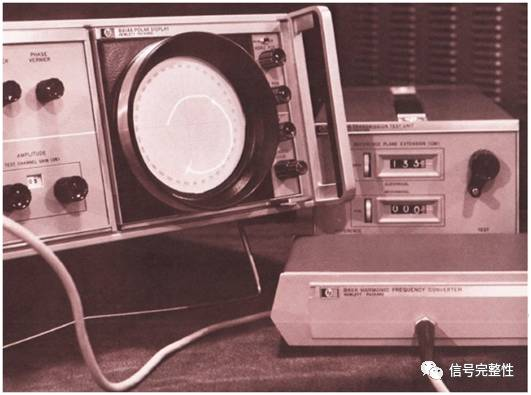

　　基于测量射频接口和器件的需求，HP公司(是德科技的前前身)于1967年发明了第一台网络分析仪8410A。8410A的发明，把阻抗测量从纸上的史密斯圆图搬到仪器上实现精确快速测量。

　　图1 第一台网络分析仪8410A

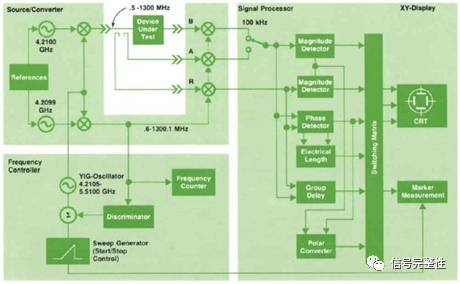

　　8410A网络分析仪工作原理框图如图2所示。(编者注：前段时间和一些老工程师聊天，说现在很多外国内的网络分析仪都是参考的这个原理框图。有兴趣的工程师，可以去查阅一些文献资料，可以看到非常详细的电路图)

　　图2 8410A工作原理框图

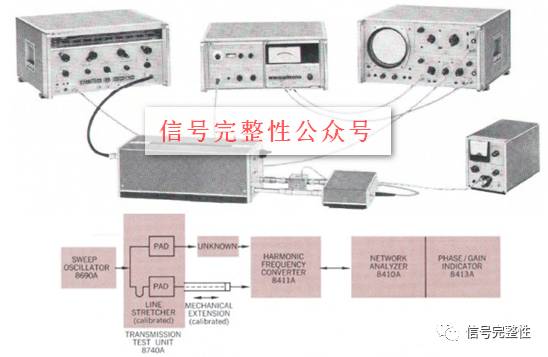

　　当时，器件网络分析的典型工作系统如图3所示。(编者注：最早期的时候，设备的功能都是非常单一的，不像现在，很多设备都是多元化的，不管是设计人员还是使用的工程师，巴不得一台设备搞定所有的工作，现在有的设备商或者集成商都在干这类的事情)

　　图3 网络分析典型工作系统

　　第一台自动化网络分析仪8542A

　　1970年，HP发布了第一天自动化的网络分析仪8542A。(编者注：自动化和智能化是每一个时代都在追求的，不管是和圈子里的朋友聊天还是客户工程师提的一些诉求，测试和仿真都是在讲智能化，解救劳动力)

　　信号

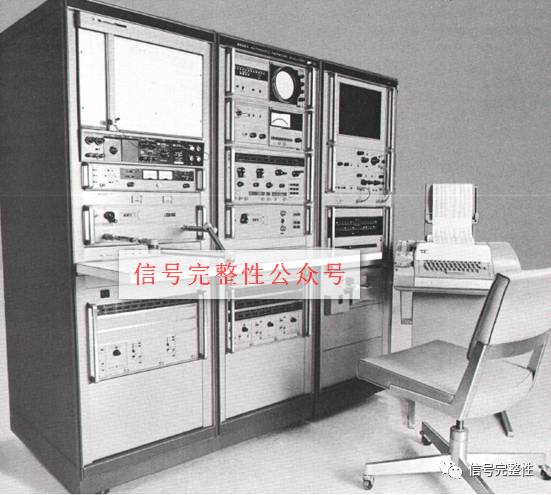

　　图4 自动化网络分析仪8542A

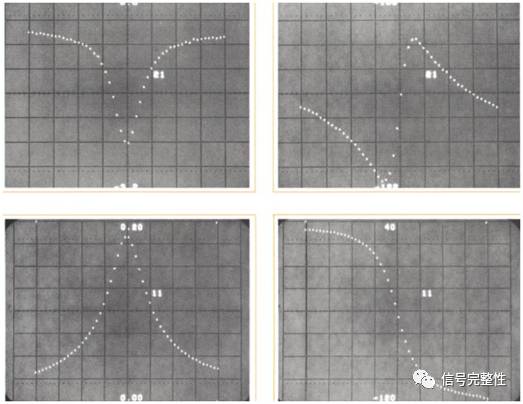

　　8542A可进行自动化的测量，大大提高了测量速度和效率，图5是其测量一个滤波器的结果。

　　图5 滤波器的自动化测量

　　第一台全集成式网络分析仪8505A

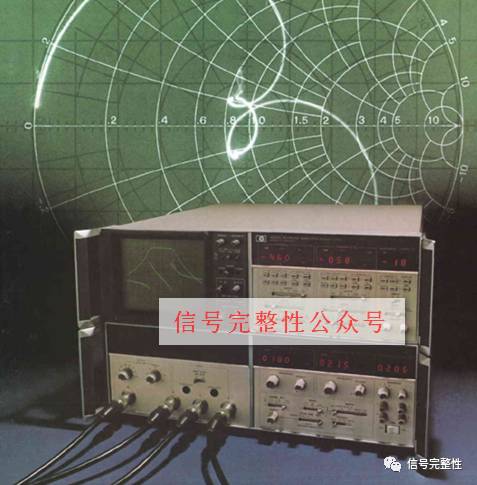

　　继续的创新是需要把自动化网络分析仪的体积缩小。在1976年，HP发布了第一台全集成式的网络分析仪8505A，频率可达1.3GHz。这时候已经发明了HPIB(即GPIB)，可以编程控制这台网络分析仪。

　　图6 全集成式网络分析仪8505A

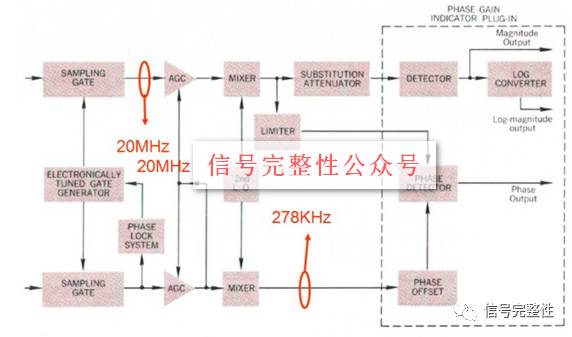

　　8505A工作原理框图如图7所示。

　　图7 8505A工作原理框图

　　第一台数字化网络分析仪3577A

　　HP于1984年发布了第一台数字化矢量网络分析仪3577A，频率可达200MHz。

　　图 数字化VNA3577A

　　110GHz网络分析仪8510A

　　HP于1985年发布了最高性能的网络分析仪8510A，频率高达110GHz。(编者注：第一次看到这个指标的时候，我以为错了，再查资料，确认没错。80年代110G的网络分析仪，这着实厉害，上周问了下同事，现在在国内采购110GHz的网络分析仪不受管控，但是120GHz的网络分析仪还是需要申请license才可以，这让咱们这些工程师情何以堪呐，小编到目前为止，使用过的最高带宽也只有67GHz)
