在光通信与光子学测试领域，光谱分析仪是表征光信号、评估光器件性能的基石性仪器。MS9710C作为MS9710B的升级型号，在继承了前代600-1750nm宽波长覆盖和高可靠性的基础上，重点强化了L波段(1570-1620nm)的测试能力，成为DWDM时代极具代表性的测试仪器。本文将详细解析MS9710C的核心参数、技术特点、行业应用背景及典型应用场景。

　　核心产品参数一览

　　MS9710C采用衍射光栅型设计，提供标准版和Option 15 L波段增强选件两种配置，以满足不同测试精度需求。主要参数对比如下：

　　参数类别 MS9710C(标准版) MS9710C-15(L波段增强)

　　波长范围：600 nm 至 1750 nm 600 nm 至 1750 nm

　　波长精度：(C波段1530-1570nm)±50 pm±20 pm

　　波长精度：(C+L波段1520-1620nm)±50 pm±20 pm

　　最大分辨率带宽(RBW)：70 pm50 pm

　　电平平坦度(C波段)：±0.1 dB±0.1 dB

　　电平平坦度(C+L波段)：±0.3 dB±0.1 dB

　　电平线性度：±0.05 dB±0.05 dB

　　偏振相关性(PDL)：±0.05 dB±0.05 dB

　　动态范围：70 dB(距峰值1nm处);42 dB(距峰值0.2nm处)

　　通用参数

　　接收灵敏度：-90 dBm(1250-1600nm波段RMS噪声最大)-2最大输入功率：+23 dBm(内置衰减器支持)-1WDM通道分析：单次扫描可分析多达300个DWDM通道的波长、电平和信噪比

　　核心产品特点

　　1. 衍射光栅架构与L波段增强设计

　　MS9710C采用衍射光栅型单色镜，具有优异的波长稳定性和重复性-7。作为MS9710B的升级版，其最显著的改进在于L波段(1570-1620nm)性能的大幅提升——通过Option 15选件，将L波段的波长精度、分辨率和电平平坦度提升至与C波段相当的水平。这一“按需升级”的设计思路，使客户无需为不使用的波段支付额外成本。

　　2. 高动态范围与高灵敏度

　　MS9710C在距峰值波长1nm处的动态范围达70 dB，在0.2nm处大于42 dB，能够清晰分辨50 GHz间隔(0.4nm) 的DWDM信道信号。同时，其接收灵敏度低至-90 dBm，即使在1250-1600nm波段，RMS噪声电平也控制在-90 dBm以内，可准确捕获微弱光信号。

　　3. 内置衰减器与高功率输入

　　MS9710C配备内置光衰减器，最大输入功率达+23 dBm，可直接连接光放大器等高功率输出端，无需外接衰减设备，简化了测试链路。

　　4. 左右噪声平均技术

　　MS9710C通过对信号左右两侧底噪进行独立平均，有效提升了OSNR(光信噪比) 测量的准确性和重复性，避免了单侧噪声测量可能引入的偏差。

　　5. 可调谐激光源追踪功能

　　MS9710C支持与安立可调谐激光源(TLS)联动，无需外部控制器即可实现自动同步扫描，特别适用于光无源器件的波长特性评估。

　　6. 可选内置光源与一键校准

　　用户可选配内置SLD超辐射发光二极管、白光光源及参考波长光源，校准操作仅需一键完成，大幅提升了长期使用的波长稳定性。

　　技术分析：MS9710C的设计哲学与升级逻辑

　　C波段至L波段的性能跃迁

　　MS9710C在出厂时对1530-1570nm的C波段进行了标准优化，精度达±50pm(实测可优于±20pm)。而对于1570-1620nm的L波段——随着DWDM系统向L波段扩展以增加传输容量——MS9710C通过Option 15选件将波长精度提升至±20pm，分辨率带宽收窄至50pm，电平平坦度从±0.3dB改善至±0.1dB。这一升级使MS9710C能够同时满足C波段和L波段的精密测试需求。

　　低偏振相关性与高线性度

　　EDFA的增益和噪声系数测量对仪器的偏振相关性(PDL) 和电平线性度极为敏感。MS9710C将这两项指标均控制在±0.05 dB以内，确保了在测量偏振敏感器件时数据的高可靠性。

　　衍射光栅架构的稳定性优势

　　相较于干涉型光谱分析仪，衍射光栅型结构具有更优的机械稳定性和环境适应性，适合在生产和现场维护等非实验室环境中长期使用。

　　行业应用背景：DWDM容量扩张驱动L波段测试需求

　　随着互联网流量的爆炸性增长，DWDM(密集波分复用) 技术成为提升光纤传输容量的核心手段。传统的C波段(1530-1565nm)逐渐被填满，系统运营商开始向L波段(1565-1625nm) 扩展以增加可用信道数量。在这一背景下，对L波段光信号的波长精度、光信噪比(OSNR)以及光放大器性能的精确测量成为新的刚性需求。MS9710C正是针对这一趋势设计——其Option 15选件将C波段的性能标准延伸至L波段，使其成为DWDM扩展时代极具代表性的测试仪器。

　　典型应用领域

　　1. DWDM系统测试与信道分析

　　对最多300个DWDM信道进行峰值波长、功率和OSNR同步测量支持50 GHz间隔信道的精确分析，适用于高密度WDM系统

　　2. 光放大器(EDFA)评估

　　增益测量：精确测定EDFA在不同波长和输入功率下的增益特性

　　噪声系数(NF)测量：通过噪声底噪分析评估放大器性能

　　支持多通道复用信号同时测试

　　3. 光有源器件测试

　　DFB-LD：单纵模激光器的波长、功率、边模抑制比(SMSR)分析

　　FP-LD(法布里-珀罗激光器) ：多纵模光谱包络分析

　　LED：光谱分布与功率测量

　　4. 光无源器件测试

　　FBG(光纤布拉格光栅) ：反射/透射光谱分析

　　光隔离器、光带通滤波器(OBPF) ：传输特性与波长特性测量

　　5. 偏振模色散(PMD)测量

　　利用MS9710C的低PDL特性，配合外部测试方案进行PMD评估

　　6. 科研与通用测试

　　荧光谱测量、气体吸收谱分析

　　脉冲光信号的峰值功率测量-2

　　重要提醒

　　安立MS9710C为已停产型号。如需选购二手或租赁设备，请务必确认：

　　Option 15 L波段增强选件的配置情况——该选件对L波段测试精度至关重要-1设备的校准状态和售后技术支持能力

       设备是否包含内置光源选件等附加功能

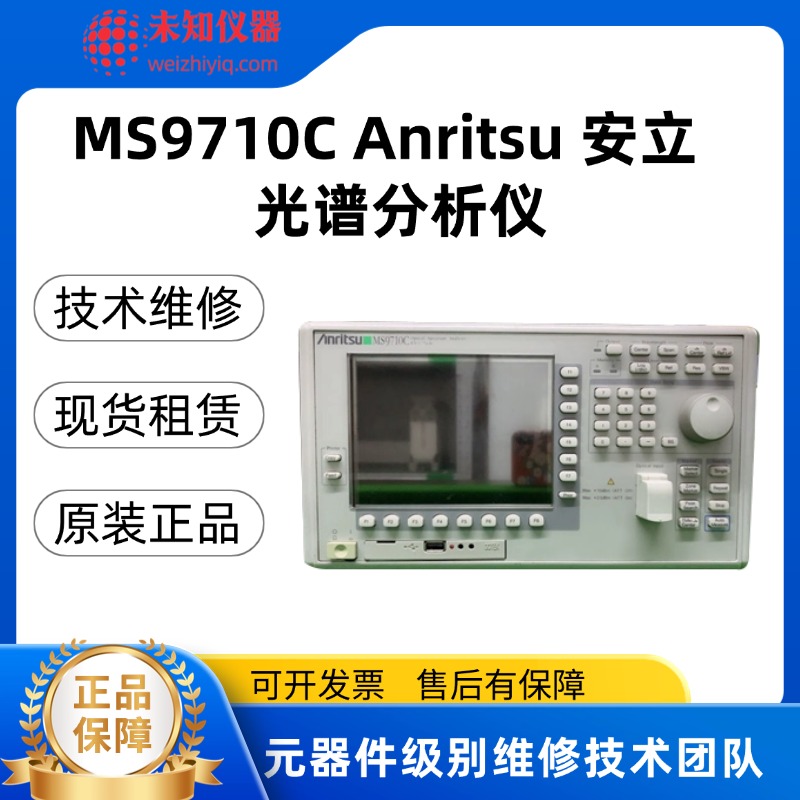

　　MS9710C Anritsu安立光谱仪 专业维修/出售/回收质保一年 售后无忧

　　总结：MS9710C是一款专为DWDM扩展时代设计的高性能衍射光栅型光谱分析仪。其600-1750nm宽波长覆盖、70dB动态范围、-90dBm高灵敏度及±20pm高波长精度(Option 15)，使其在DWDM信道分析、EDFA评估和光器件测试领域表现出色。特别是针对L波段(1570-1620nm)的增强设计，精准契合了光通信容量扩张的行业趋势。对于需要兼顾C波段和L波段测试需求的用户，MS9710C(尤其是配备Option 15的版本)在二手市场中仍具较高的参考价值。
