泰克示波器拆解步骤解析

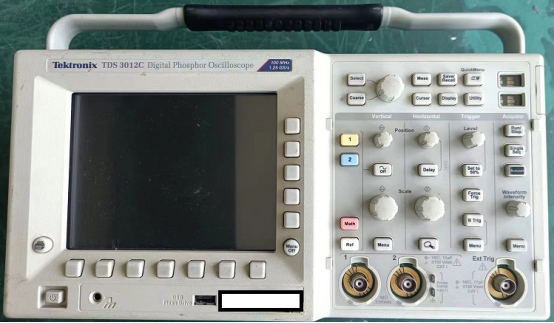

上图是这次要拆解的示波器。

第一步拆提手

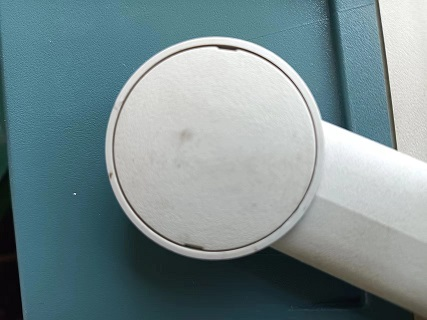

仪器左右两侧，提手与仪器的连接处均有白色的盖子，盖子上有2个缺口。

从缺口处将白色盖子撬开。

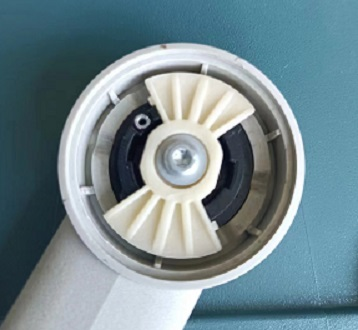

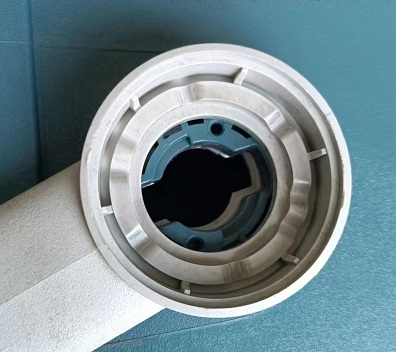

拧出上图中间的螺丝钉，再取下类似两个扇面状的白色配件。

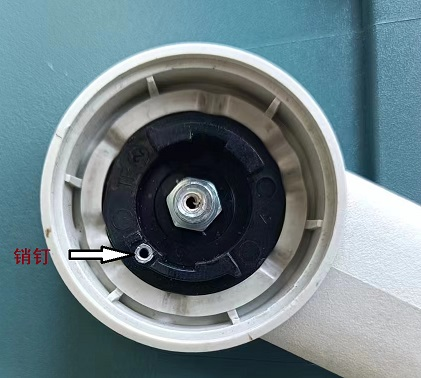

取下扇状配件后，在图中箭头标识的地方有一个销钉，将销钉拔出。拔出后旋转图中黑色的配件。顺时针或逆时针试一下，朝能转动的方向转到底，此时中间黑色的配件便能拔出。

拔出黑色配件后，提手的这侧便和整机分离。同样方法拆卸另一侧。两侧都拆下后，取下整个提手。

第二步拆后壳

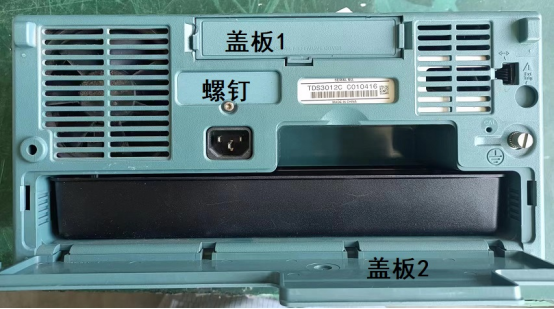

现在来看仪器的背面。

打开上图中的盖板2，取出里面的黑色塑料槽。拆下盖板1和图中的螺钉。此时将仪器的后壳整体拿下，后壳是套在机器上的。

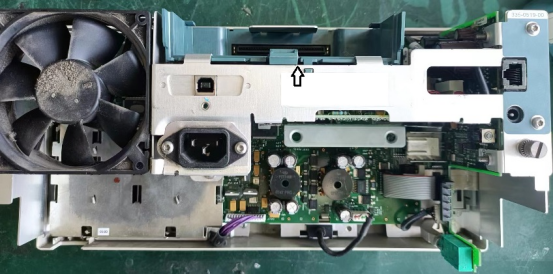

上图箭头指示的地方是一个绿色的配件，是通过多个卡扣扣在框架上的，需要将其取下。此时后壳算拆下来了。

第三步拆电源

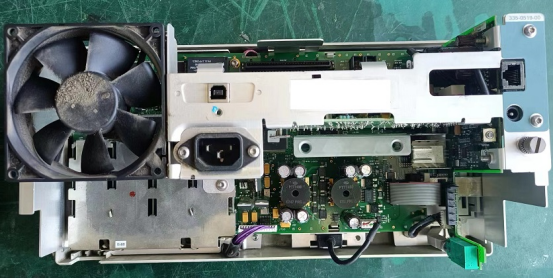

电源部分有4个螺钉固定，分别是风扇左侧有1个，电源插座下方有1个，右侧网口上下各1个。要注意的是电源部分和下面的电路板有多个连接线，需要一一拆下。螺钉和连接线拆下后，整体取下电源部分。

第四步拆主板

电源部分拆下后，下面就是主板（或取样板）。拆主板前，需要将主板的框架和前面板组件分离。

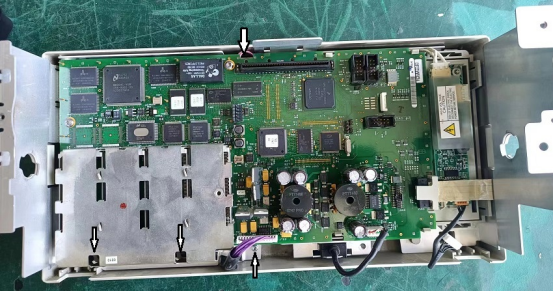

将上图中箭头指示的地方的4个螺钉拆下，这里同样要注意其它的连接线。

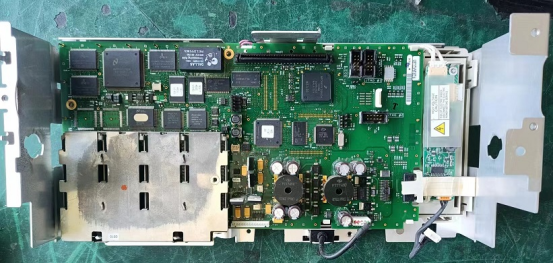

拆下整体的主板框架后，拆主板。主板是通过2个螺钉和4个卡扣固定在框架上，这些都是比较明显的。同样要注意连接线。

第五步拆液晶屏

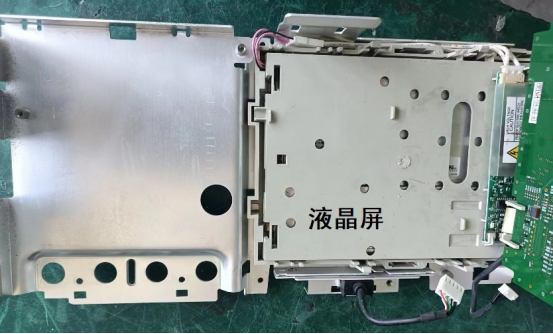

取下主板后，下面是液晶屏。看到的不是直接的液晶屏，液晶屏是放在类似盒子的配件中，这个配件再通过卡扣卡在框架上。慢慢撬开卡扣，整体取下类似盒子的配件，液晶屏便在里面。这里同样要注意连接线。

第六步拆按键板

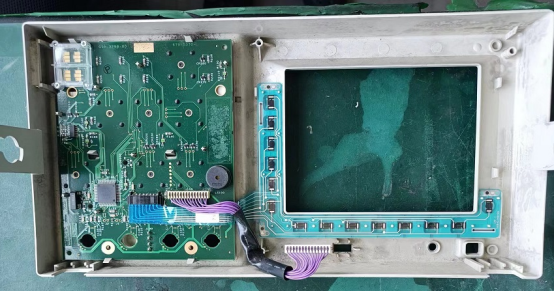

拆下主板框架后，剩下那部分就是前面板按键板了。

对于按键板，能看到其明显的卡扣位置及线路插排等安装情况，拆卸相对简单。
