Agilent安捷伦是德MSO9254A混合信号示波器开机无响应与基线漂移修复维修案例

维修单位： 未知电子仪器维修中心

维修日期： 2026年4月

工程师： 张工

一、 背景与故障现象

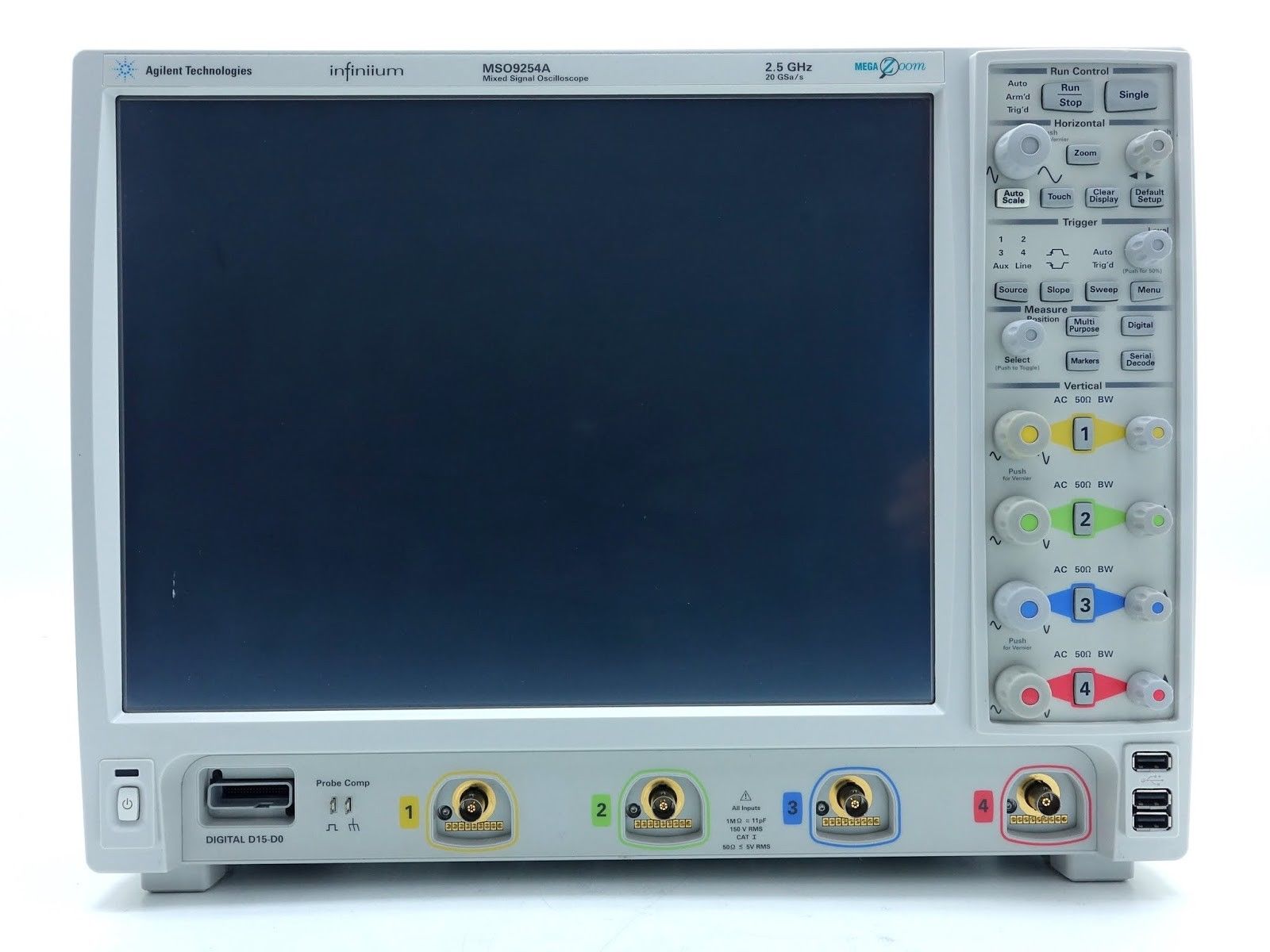

客户送修一台是德科技（Keysight）MSO9254A 混合信号示波器。这是一款高带宽（2.5GHz）的台式示波器，常用于高速数字电路调试。

客户报修故障描述：开机无响应： 按下电源键后，风扇不转，指示灯不亮，屏幕无显示。

通道异常： 在偶尔能开机的情况下，通道2的基线严重偏离屏幕底部，且触摸波形无反应，无法进行测量。

二、 故障排查思路与检测

维修人员首先遵循“由表及里、由简到繁”的原则进行检测。

1. 外部与电源初级检测

插上电源线，测量插座供电正常（220V）。打开示波器外壳，首先目测检查电源板。

发现： 电源板上的高压滤波电容外观正常，无明显鼓包，但初级侧的保险管虽然通路，表面有轻微发黑的痕迹，说明曾经存在瞬间大电流冲击。

2. 静态电阻测量

在断电状态下，测量电源板输出端对地电阻。

发现： 发现+15V输出端对地电阻极低，接近短路状态。这表明后端负载（采集板或模拟前端）可能存在短路击穿。

3. 上电测量（隔离维修）

断开电源板与主板的连接，单独给电源板通电。

5.结果： 电源板输出电压正常，因此故障锁定在主板（采集板）。

三、 维修实施过程

阶段一：解决“不开机”（电源管理故障）

连接电源板与主板，再次上电。使用万用表监测主板上的各个电源节点。

故障点定位： 发现采集板上一组给ADC（模数转换器）供电的1.2V电源模块没有输出，且该模块旁边的故障指示灯常亮。

维修动作： 拆下散热片，检查该模块的输入电压正常，但输出端对地阻值异常。更换该损坏的电源管理控制器芯片及相关滤波电容。

验证： 更换后，1.2V电压恢复。此时再次开机，示波器风扇转动，屏幕亮起，系统成功进入界面。

阶段二：解决“通道基线漂移”（模拟前端损伤）

开机正常后，通道1接入1kHz校准信号波形正常。但通道2即使不接入探头（开路），屏幕上也显示一条位于屏幕顶部约+2格的直线，调节垂直位移旋钮无反应。

故障分析： 根据经验，MSO9254A这类机器的前端组件（包括衰减器和前置放大器）非常脆弱。基线无法归零通常是由于静电放电（ESD） 或过压输入导致前端芯片损坏。

维修动作：

1.拆开屏蔽罩，露出通道2的模拟前端电路。

2.使用热风枪拆下疑似损坏的程控衰减器。

3.更换同型号的进口拆机件或新件。

4.使用酒精彻底清理焊点周围的松香和灰尘，防止漏电。

验证： 更换芯片后，进行整机自校准。进入Utility -> Service -> Self Calibration，连接所有校准短接线，等待约30分钟。

结果： 自校准通过，通道2基线归零，波形幅度准确。

阶段三：老化测试与“软故障”排除

装机后，在40℃高温环境下连续老化测试4小时。

异常发现： 测试到第3小时，屏幕出现偶发性波纹跳动，且有细微杂波叠加在方波上。

二次排查： 这种间歇性故障往往最难查。利用示波器本身的FFT功能分析杂波频率，发现其频率与开关电源的振荡频率吻合。

最终修复： 再次拆机，发现电源板上一颗低压侧的1000uF/16V滤波电容虽然外观完好，但实际容值已从1000uF掉至不足200uF，且ESR（等效串联电阻）变大。更换电容后，杂波彻底消失。

四、 维修结果与质检

经过上述三个阶段的维修与调试，设备完全恢复正常。

测试项目初始状态修复后状态结论

开机与系统无法启动/黑屏正常进入系统，风扇安静PASS

通道1正常1kHz方波上升沿陡峭，幅度准确PASS

通道2基线偏置+2V，无响应基线归零，波形稳定，自校准通过PASS

噪声纹波未测量底噪低，无异常杂波干扰PASS

五、 案例总结与维修建议

本案例涵盖了示波器最常见的三类故障：电源失效、前端通道损坏、电容老化引起的软故障。

1.维修难点在于“软故障”： 许多机器在冷机时正常，热机后出现问题，往往与电容老化或虚焊有关。单纯的“点亮屏幕”并不代表维修完成，必须经过长时间的老化测试和自校准。

2.注意静电防护： 特别是维修通道故障时，操作台必须接地，焊接高温敏感器件需控制温度，避免扩大故障。

3.维修策略： 面对不开机故障，隔离法非常有效（断开负载测电源）；面对通道不准，对换法（对比好通道与坏通道的阻抗/波形）能快速锁定损坏的元件。

4.安全警告： 示波器内部电源部分带有高压，断电后电容仍可能存有电荷。非专业人员请勿擅自拆机，维修时需使用隔离变压器以确保人身安全和设备安全。
