• 具有双倍寿命的增强型稳定氦氖参考激光器

• 绝对波长精度：±0.2 ppm

• 差分波长精度：± 0.15 ppm

• 小于 0.5 秒的波长扫描

• 波长扫描不到 0.3 秒，带有快速更新选项

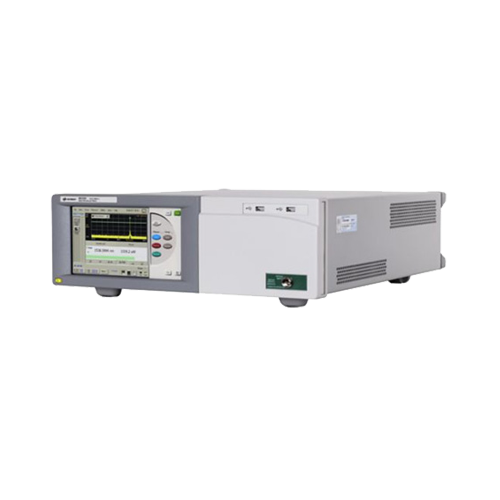

Keysight 86122C 光学光谱分析仪 详细规格

1. 波长范围:600 nm 至 1700 nm

这个宽广的范围覆盖了：

部分可见光（红光）

近红外

完整的 O、E、S、C、L 光纤通信波段。

2. 类型

单色仪类型： 基于 衍射光栅 的 扫描型光谱分析仪。

技术特点： 采用了是德科技的专利技术，通过精密的双通光路设计来实现高动态范围和高波长精度。

3. 覆盖频率

根据波长范围，可以计算出其覆盖的频率范围。

86122C (600 nm - 1700 nm)：

约 176.5 THz (在1700 nm处) 至 500.0 THz (在600 nm处)

4. 显示方式

物理显示： 作为模块化仪器，它自身没有显示屏。

显示方式： 必须安装在是德科技的 模块化主机（如主机N778xC系列） 中，通过主机的触摸屏进行操作和显示。或者通过 GPIB/USB接口 连接至外部电脑，使用专用软件进行控制。

5. 外形尺寸 & 重量

外形尺寸： 符合 是德科技模块化仪器标准，通常为 半宽 或 全宽 模块。

常见尺寸约为 212 mm × 88 mm × 320 mm (宽×高×深)。

重量：约 4.5 kg。

6. 适用范围

86122C 是一款多功能、高性能的光谱分析仪，适用于广泛的测试场景：

多波段光纤通信系统： 从传统的C/L波段到新兴的O波段应用，均可测试。

无源器件测试： 精确测量滤波器、波分复用器、隔离器等器件的传输谱、插损和隔离度。

有源器件测试：

激光器： 测量DFB/FP激光器的中心波长、边模抑制比。

发光二极管： 测量LED的光谱宽度和中心波长。

光学放大器： 测量EDFA的增益和噪声系数。

光子集成电路测试： 用于硅光芯片等PIC器件的光谱表征。

研发与制造： 在高校、研究所和生产线中，作为核心的光学测试设备。

核心特点总结

高波长精度： ±0.01 nm（在1550 nm处），满足DWDM系统的苛刻要求。

高动态范围： >78 dB（典型值，峰值±0.4 nm处），能清晰分辨微弱信号。

低偏振相关损耗： <0.05 dB，确保测量结果准确。

模块化设计： 可以与其他模块（如可调谐激光源、光开关）集成在同一个主机中，构建紧凑、自动化的测试系统。

宽波长范围： 600-1700nm的单机范围使其能够应对多种应用。

新型 Keysight 86122C 多波长计具有 ±0.2 ppm 的绝对波长精度和 ±0.15 ppm 的差分精度，属于可用于光通信测试的顶级波长计。其 1270 至 1650 nm 的波长范围涵盖了所有光纤到户、城域和长途传输系统。该仪器一次可以测量多达 1,000 条激光线的光谱，这对于完全填充的密集波分复用系统 (DWDM) 来说绰绰有余。

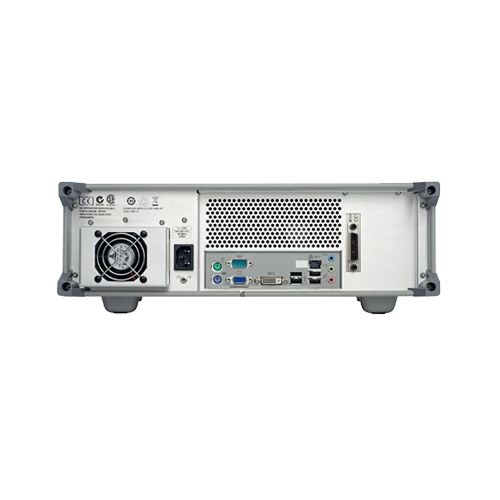

新的 86122C 是经过验证的 86122A 和 86122B 的更新版本。该产品用于高效开发、制造和验证可调谐发射激光器和光学子系统，适用于当今和未来的高速应用。由于其可靠性和耐用性，该产品系列在制造车间和工程师工作台上同样受欢迎，并且足够坚固，可以安装在船上。来自业界大部分已安装波长计的统计数据使我们能够不断微调我们的仪器，以降低拥有成本并延长使用时间，尤其是在 24/7 运行测试中：我们已将 86122C 的建议重新校准周期延长至两次年，并将内置参考激光器的预期寿命延长了一倍。新的多波长计提供五年保修，不仅包括参考激光器，还包括所有光机和电子部件。为确保持续的可支持性，86122C 基于 Windows ® 7。前后面板可访问的 USB 端口承载用于数据交换的 USB 闪存驱动器、用于舒适操作的鼠标和键盘。

86122C 多波长计的新快速更新选项
我们的旗舰型号 Keysight 86122C 现在可提供更快的更新速率。新选件 86122C-110 将更新速率从每秒 2 次加速到每秒 3 次。测量周期时间从 0.5 秒减少到 0.3 秒。出于兼容性考虑，以前的更新速率在选件 86122C-100 下仍然可用。

好处：

• 86122C 已通过产品增强功能、2 年建议重新校准期和 5 年标准保修期的组合进行优化，以降低拥有成本并减少停机时间，所有这些都无需额外成本。

• 只需 15 分钟的预热时间就足以达到指定的精度。

• 有角度的连接器选项可用于避免影响非隔离源。

• 其覆盖整个 1270 – 1650 nm 范围的快速波长扫描使您能够有效地表征光学设备（例如可调谐发射器）与波长的关系。

• 波长精度使您能够确定密集 WDM 系统中的准确通道表征，以检测通道的波长偏移和相邻通道之间的串扰。

• +10 dBm 的高输入功率电平（+18 dBm 安全输入电平）使您无需额外的连接和仪器（例如衰减器）即可测试发射机。

• 用于光信噪比、波长和功率漂移的内置应用程序支持智能独立测试站，从而减少了占地面积要求和昂贵的测试程序开发。

• 内置的氦氖参考激光器保证了准确的绝对波长测量，可随时根据标准实时确定，并确保准确和可重复的实验结果。

总而言之，是德科技86122C是一款与横河AQ6370D/AQ6374定位相似的、面向高端应用的光谱分析仪。它以高动态范围、高精度和模块化的灵活性而闻名，是光通信研发和高端制造领域的强大工具。其模块化设计是其区别于传统台式分析仪（如横河大部分型号）的主要特点。
