概述

用于分析 CWDM 和 DWDM 网络的高精度、易用的智能光频谱分析仪 (OSA)。

主要特点

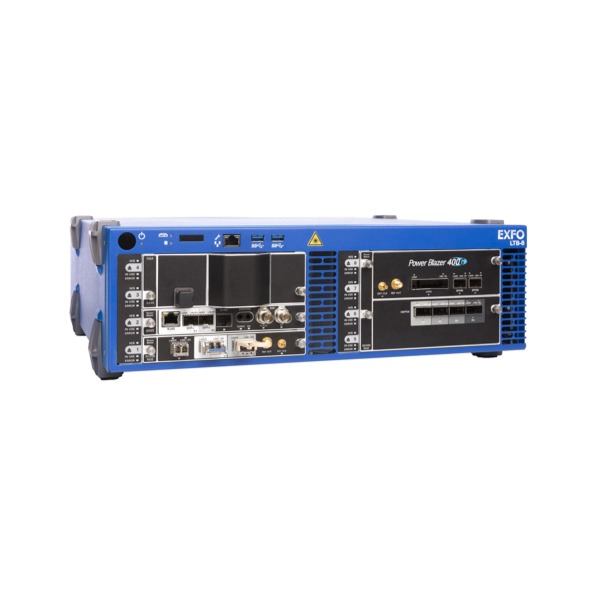

适用于现场和实验室：兼容 FTB-2、FTB-2 Pro、FTB-4 Pro 和 LTB-8 平台

可灵活分析WDM、EDFA、漂移、光谱透射率以及法布里-珀罗和DFB激光器

测量范围广泛（SMSR、FWHM 光谱宽度、20 dB 线宽）

一键操作，方便设置和自动测量

技术规格

波长范围（nm）FTBx-5245：1250 至 1650；FTBx-5255：1250 至 1650

分辨率带宽 (RBW) (nm) FTBx-5245：0.065 ；FTBx-5255：0.035 ，<0.02（高分辨率模式）

波长线性度（nm）FTBx-5245：±0.01 ；FTBx-5255：±0.01 d，

波长重复性 2σ (nm) FTBx-5245：± 0.003； FTBx-5255：±0.003焦耳

分析模式FTBx-5245 和 FTBx-5255：WDM、EDFA、漂移、光谱透射率、DFB、FP

通道间距FTBx-5245：25 至 200 GHz，CWDM；FTBx-5255：12.5 至 200 GHz，CWDM

PDL (dB)米 FTBx-5245：±0.08天；FTBx-5255：±0.06天；HPW 选件：±0.1天

声反射率（dB）FTBx-5245：≥40；FTBx-5255：≥40

测量时间（秒）（包括扫描、分析和显示）FTBx-5245 和 FTBx-5255：<1.0天，n

动态范围（dBm）（每通道）b FTBx-5245：-80 k至 18；FTBx-5255：-80 k至 18；HPW 选件：-75 k至 23

最大安全总功率（dBm） FTBx-5245：23；FTBx-5255：23；HPW 选件：29

绝对功率不确定度（dB） FTBx-5245：±0.5升；FTBx-5255：±0.5升；HPW 选件：±0.5升

功率重复性 2σ (dB) FTBx-5245：±0.02 J；FTBx-5255：±0.02 J；HPW 选件：±0.02 J

带内 OSNR 测量d 仅限 FTBx-5245-P；FTBx-5255

OSNR动态范围（dB）（带内） 仅限 FTBx-5245-P：>35 °；FTBx-5255：>35 °

OSNR测量不确定度（dB）（带内） 仅限 FTBx-5245-P：±0.5 p；FTBx-5255：±0.5 p

重复性（dB）（带内） 仅限 FTBx-5245-P：±0.2 q；FTBx-5255：±0.2 q

数据信号（带内 OSNR）仅限 FTBx-5245-P：最高可达 100 Gbit/s ； FTBx-5255：最高可达 100 Gbit/ s

极化复用 OSNR 测量调试助理

调制格式（极化复用 OSNR） 任何格式，包括所有相干/极化复用格式，例如 DP-QPSK、DP-BPSK、DP-8-QAM、DP-16-QAM、DP-64-QAM

数据信号（极化复用 OSNR） 最高可达 400 Gbit/s

测量时间a、b（Pol-Mux OSNR） 所有通道开启时，扫描耗时 1 分 40 秒（100 次扫描）；单个通道关闭时，扫描耗时 <5 秒。

在役 Pol-Mux OSNR a, c 可在 FTBx-5255 上获取

OSNR动态范围（dB）（在线极化复用） FTBx-5255：30

OSNR测量不确定度（dB）（在线极化复用器） FTBx-5255：±0.5

重复性（dB）（在线极化复用器） FTBx-5255：±0.3天，

 除非另有说明，所有规格均指在预热后，使用 FC 连接器，温度为 23 °C ± 2 °C 时测得的数值。测量使用 FTB-4 Pro 进行。

波长范围：1520 至 1610 nm
