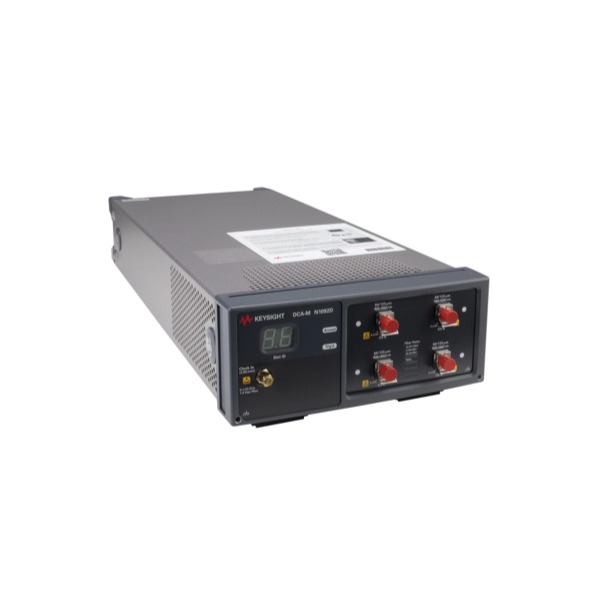

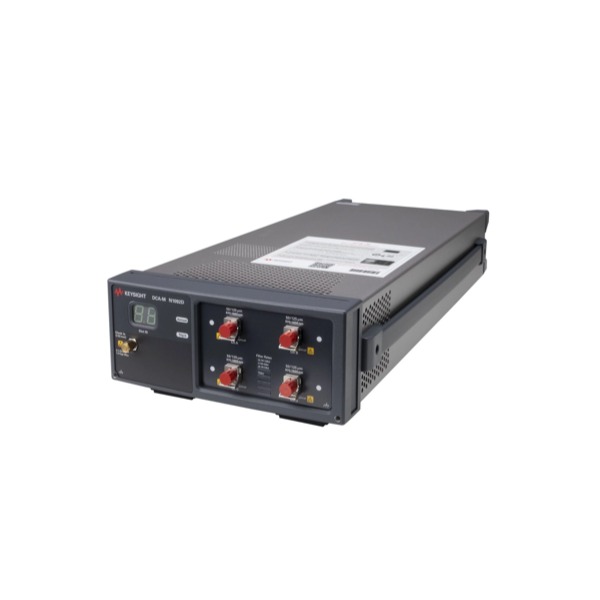

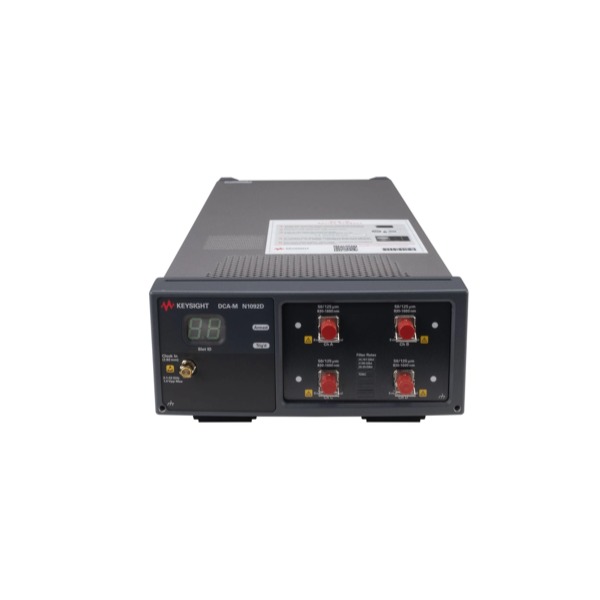

N1092D 28/45 GHz 四通道光路 DCA-M

介绍

高精度、低成本的光电波形分析解决方案，包括 20 Gb/s 至 53 GBaud 的解决方案，极低的噪声和抖动，以及高吞吐量的快速采样率。

Keysight Technologies, Inc. 的 N1000 和 86100 数字通信分析仪 (DCA) 系列产品被公认为验证光发射机是否符合通信标准的行业标准。

多年来，工程师们一直信赖 DCA，因为它能够提供精确便捷的数字通信波形测量。

Keysight N1092A/B/C/D/E DCA-M 延续了这一优良传统，它融合了 N1000 和 86100 示波器主机采集系统的高性能元件，以及 861XX 和 N104X 插件模块的光电通道硬件。

小巧外形尺寸，非常适合制造

以及研发应用

与使用模块创建波形分析系统的 86100D 和 N1000A 不同，N109X 是完全集成的小型仪器。

我们提供符合行业标准公差的低噪声、高灵敏度校准光学参考接收器，适用于多模和单模信号，从而构建具有极高动态范围的测量系统。

此外，我们还提供带宽为 30 GHz 和 50 GHz 的电通道。

控制 N1092A/B/C/D/E

控制 N109X 系统有三种方法。

通过 USB 线缆将 PC 直接连接到 N1092A/B/C/D/E。

通过 USB 线缆将 86100D 或 N1000A 主机连接到 N1092A/B/C/D/E。（主机随后可通过 GPIB 或 LAN 进行控制）

对于自动化测试系统环境，控制 N1092A/B/C/D/E 的最简单且首选的方法是将主测试系统 PC 通过 LAN 连接到一台低成本的现代化 PC。

FlexDCA 接口位于第二台 PC 上。然后，第二台 PC 通过 USB 连接到 N1092A/B/C/D/E。

这消除了现有测试系统 PC 与 N1092A/B/C/D/E 硬件之间的大部分兼容性问题，并可大大简化将 86100D 系统转换为 N1092A/B/C/D/E 系统的过程。

N109X 的用户界面和操作系统与 86100D 和 N1000A 的现代 FlexDCA 界面相同。

用户提供的运行 N1010A FlexDCA 软件的 PC 可通过简单的 USB 2.0 或 3.0 连接控制 N1092A/B/C/D/E。

系统设置

以下是连接 N109X 并运行 FlexDCA 接口进行单通道设置时的 PC 要求：

英特尔 i3 或更高配置的处理器，配备 4 GB 内存

Windows 7（32 位或 64 位）

对于并行测试设置（多个仪器或多个通道）：

英特尔 i5 或更高配置，配备 8 GB 内存

Windows 7（64 位）

系统控制器与PC之间的通信API是SCPI over LAN，可以是VXI-11或HiSlip。如果使用NI-VISA或IO库与GPIB仪器通信，切换到SCPI/LAN非常简单。需要注意的是，无需进行任何USB编程。所有操作都由FlexDCA接口处理。
