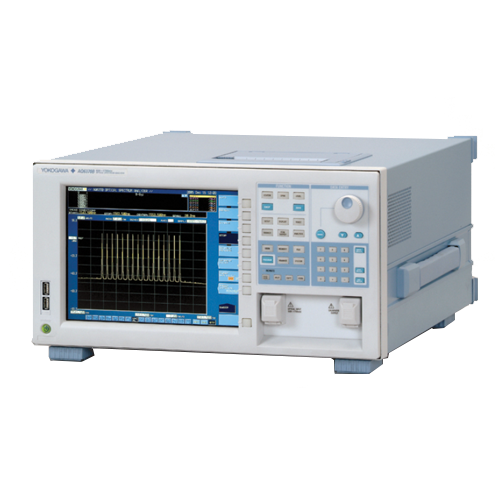

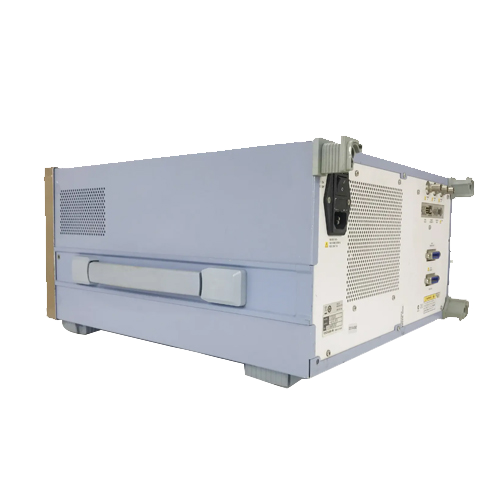

AQ6370 YOKOGAWA 横河光谱分析仪波长范围：600~1700nm

主要特性：

主要特性：• 波长范围：600~1700nm• 高波长精度：0.01nm• 高波长分辨率：0.02nm• 大动态范围：78dB(典型值)• 宽功率量程：+20~

波长范围：: 600~1700nm
高波长精度：: ±0.01nm
高波长分辨率：: 0.02nm
大动态范围：: 78dB(典型值)
宽功率量程：: +20~-90dBm
快速测量：: 0.2秒(100nm跨度)

获取报价下载产品PDF

产品详情

类似产品

主要特性：

• 波长范围：600~1700nm
• 高波长精度：±0.01nm
• 高波长分辨率：0.02nm
• 大动态范围：78dB(典型值)
• 宽功率量程：+20~-90dBm
• 快速测量：0.2秒(100nm跨度)
• 适用于单模和多模光纤

主要特点

型号	性能特点	应用

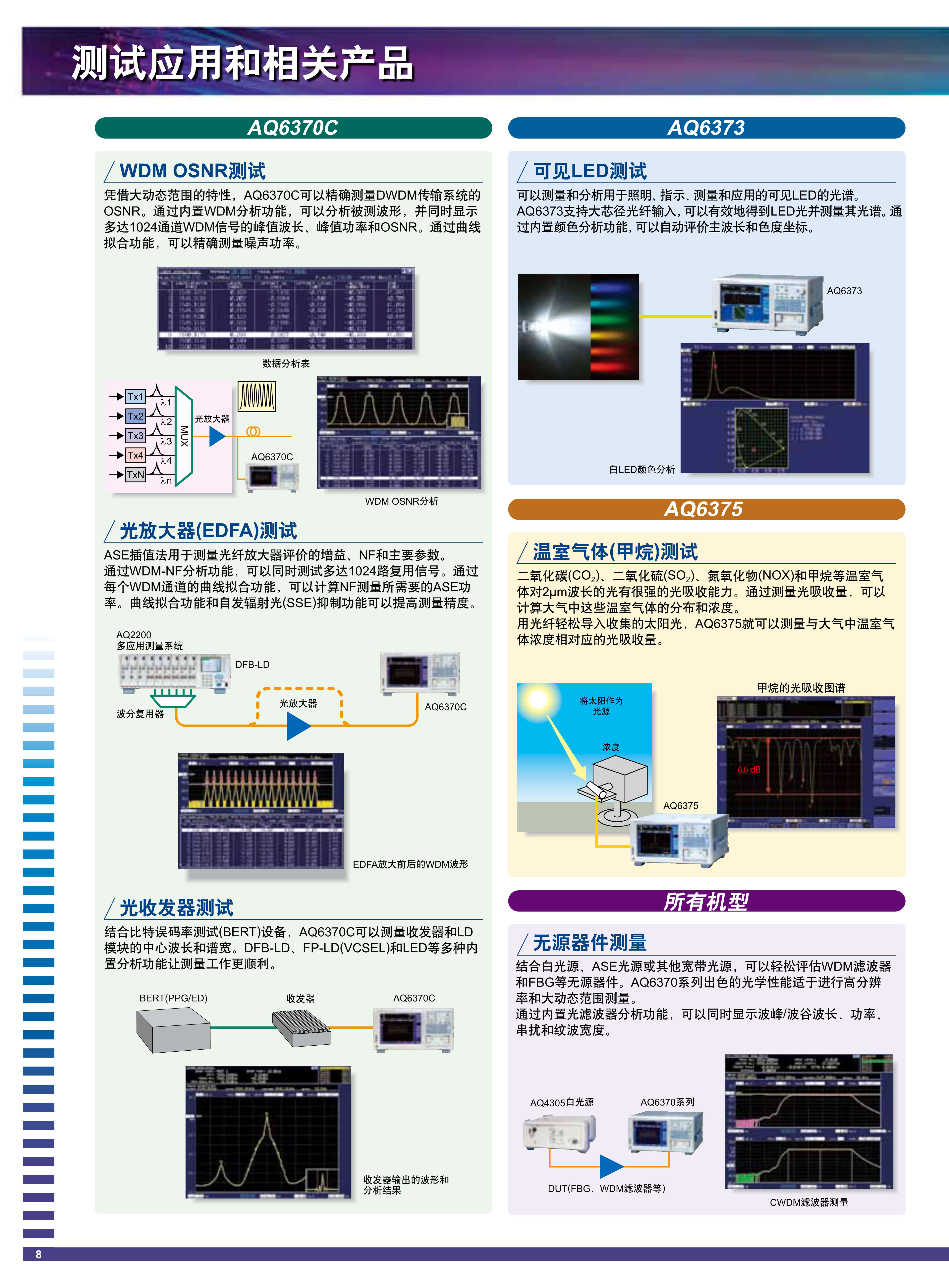

AQ6370D	• 波长范围: 600 ~ 1700nm • 波长精度: ±0.01nm (高性能机型) • 波长分辨率设置: 0.02 ~ 2nm • 功率范围: +20 ~ -90dBm • 动态范围: 典型值78dB(峰值±1.0nm，高性能机型)	光收发器和 LD模块的发射谱评估 WDM传输信号的OSNR测量光放大器(E DFA)测量
AQ6373B	• 波长范围: 350 ~ 1200nm • 波长精度: ±0.05nm • 波长分辨率设置: 0.01 ~ 10nm • 功率范围: +20 ~ -80dBm • 动态范围: 60dB (峰值±0.5nm)	• 生物和消费品所用光源的特性分析 • 可见LED颜色分析
AQ6374	• 波长范围: 350 ~ 1750nm • 波长精度: ±0.05nm • 波长分辨率设置: 0.05 ~ 10nm • 功率范围: +20 ~ -80dBm • 动态范围: 60dB (峰值±1.0nm)	• 光纤的波长损失特性分析 • 宽带光源的特性分析 • 可见光到光通信波长的特性分析
AQ6375B	• 波长范围: 1200 ~ 2400nm • 波长精度: ±0.05nm • 波长分辨率设置: 0.05 ~ 2nm • 功率范围: +20 ~ -70dBm • 动态范围: 55dB (峰值±0.8nm)	• 激光吸收谱使用光源的特性分析 • 宽带光源(例如超连续谱光源)的特性分析 • 气体吸收光谱测量
AQ6376	• 波长范围: 1500 ~ 3400nm • 波长精度: ±0.50nm • 波长分辨率设置: 0.1 ~ 2nm • 功率范围: +13 ~ -65dBm • 动态范围: 55dB (峰值±2.0nm)	• 激光吸收谱使用光源的特性分析 • 宽带光源(例如超连续谱光源)的特性分析 • 气体吸收光谱测量

技术参数

型号		AQ6370D	AQ6373B	AQ6374	AQ6375B	AQ6376
频段光通信VIS		VIS	&光通信exNIR	MWIR	频段光通信VIS	VIS
波长范围(nm)		600~1700	350~1200	350~1750	1200~2400	1500~3400
波长精度(nm)		±0.1 (全波长范围) ±0.04 (1450 ~ 1520nm) ±0.01 (1520 ~ 1580nm)* ±0.02 (1580 ~ 1620nm)	±0.2 (全波长范围) ±0.05 (633nm)	±0.2 (全波长范围) ±0.05 (633nm) ±0.05 (1523nm)	±0.5 (全波长范围) ±0.05 (1520 ~ 1580nm) ±0.1 (1580 ~ 1620nm)	±0.5 (全波长范围)
波长线性度 (nm)		±0.01 ~ 0.02	—	—	—	—
波长重复性		±0.005（1分钟）	±0.015（1分钟）	±0.015（1分钟）	±0.015（1分钟）	±0.015（1分钟）
波长分辨率设置 (nm)		0.02~2	0.01~10	0.05~10	0.05~2	0.1~2
最小采样分辨率		0.001nm	0.001nm	0.002nm	0.002nm	0.003nm
最多采样点数量		50001	50001	100001	50001	50001
测量功率范围(dBm)	最大	+20	+10 (400 ~ 550nm) +20 (550 ~ 1100nm)	+10 (400 ~ 550nm) +20 (550 ~ 1700nm)	+20	+13
测量功率范围(dBm)	最小	-60 (600 ~ 1000nm) -80 (1000 ~ 1300nm) -90 (1300 ~ 1620nm)	-60 (400 ~ 500nm) -80 (500 ~ 1000nm) -60 (1000 ~ 1100nm)	-70 (400 ~ 900nm) -80 (900 ~ 1600nm)	-62 (1300 ~ 1500nm) -67 (1500 ~ 1800nm) -70 (1800 ~ 2200nm) -67 (2200 ~ 2400nm)	-65 (1500 ~ 2200nm) -55 (2200 ~ 3200nm)
功率精度(dB)		±0.4	±1.0	±1.0	±1.0	±1.0
功率线性度(dB)		±0.05	±0.2	±0.2	±0.05	±0.2
功率平坦度(dB)		±0.1 ~ ±0.2	—	—	—	—
偏振相关性(dB)		±0.05 ~ ±0.08	—	—	—	—
动态范围(dB)		50 (±0.1nm，RES: 0.02nm typ.)* 78 (±1.0nm，RES: 0.05nm typ.)*	60 (±0.5nm，RES: 0.02nm)	60 (±1.0nm，RES: 0.05nm)	45 (±0.4nm，RES: 0.05nm) 55 (±0.8nm，RES: 0.05nm)	40 (±1.0nm，RES: 0.1nm) 55 (±2.0nm，RES: 0.1nm)
适用光纤	SMF	是	是	是	是	是
	GI	是	是	是	是	是
	大芯径	—	是	是	—	—
净化功能		—	—	是	是	是
适用于高阶衍射光的内置截止滤波器		—	是	是	是	是
光轴对准光源		是	是	是	是	是
波长校准光源		是	是	是	是	是
预热时间		至少1小时	至少1小时	至少1小时	至少1小时	至少1小时
