中波红外波长，内置气体净化功能和高阶截止滤波器

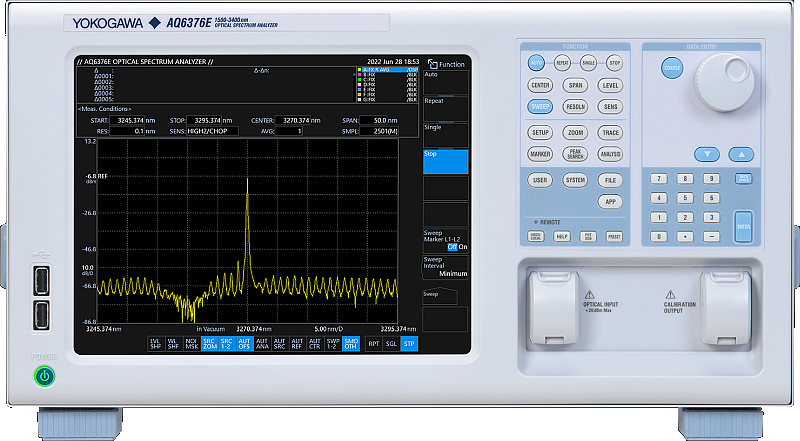

AQ6376E 是我们台式光谱分析仪的最新版本，其波长覆盖范围远远超出了我们之前型号的近红外范围，延伸至中红外区域，测量范围覆盖1500 nm到 3400 nm。

常见的应用包括检测诸如一氧化碳（CO）、二氧化碳（CO₂）、氮氧化物（NOx）和碳氢化合物气体（CxHy）等气体，用于环境科学研究。

与长波长型号类似，它还具有额外的优势，比如输入端口/输出端口的气体净化功能、内置的用于消除高阶衍射光的截止滤波器，以及一种全新的两倍速模式，该模式的扫描速度比标准扫描模式快 2 倍。

主要功能概述

• 长波长范围：1500 至 3400 纳米
• 气体吹扫口用于减少水蒸气的影响
• 内置高阶衍射光截止滤光片
• 双倍速模式进一步提升快速测量速度
• 高灵敏度，低至-65 dBm
• 分辨率高达0.1纳米
• 近距离动态范围宽（55dB）
• 快速自动校准
• 自由空间光输入，实现最大灵活性、低维护成本和高可靠性
• 适用于单模和多模光纤
• 激光光谱技术在环境气体传感方面表现出色

• 是电信波段至 3.4μm 波长范围内光学器件研发和制造的必备工具

新功能

清除功能

由于AQ6376E具有高分辨率和高灵敏度，它实际上可以检测空气中水分子的存在。水蒸气在近红外波长区域被检测，并且可能与被测器件在该特定区域的光谱特性重叠或掩盖其光谱特性。

AQ6376E 通过后面板上的端口持续向单色仪供应氮气等纯净吹扫气体，可以减少水蒸气吸收的影响，并提供比以往任何时候都更可靠、更准确的测量结果。

内置高阶衍射光截止滤光片

由于采用了衍射技术，单色仪在某些情况下可能会产生高阶衍射光，其波长等于输入波长的整数倍。

AQ6376E 通过内置滤光片滤除波长低于 1500 nm 的入射光，显著降低了高阶衍射光对测量结果的影响。因此，测量数据始终可靠，并能真实反映被测信号。

双速模式

与标准扫描模式相比，扫描速度最多可提高 2 倍，而标准灵敏度值仅增加 2 dB。

长波长范围：1500nm 至 3400nm

AQ6376E 不仅涵盖了通信中使用的波长范围，还涵盖了用于环境传感、医疗、生物和工业应用的 3µm 区域。

高灵敏度：低至-65dBm

AQ6376E 采用高动态范围、低噪声的光电探测元件和电路，能够测量 +13dBm 至 -65dBm 的光功率。这使得它能够精确测量高功率和低功率光源。

根据具体测试所需的测量速度，测量灵敏度可在 7 个值中选择。

高分辨率和宽动态范围

AQ6376E采用双程单色仪结构，实现了高波长分辨率（0.1 nm）和宽近场动态范围（55 dB）。因此，可以分别测量位置相近的信号和噪声。

高速测量

更高的效率

高速扫频

AQ6376E采用专有的扫描技术，实现了比使用单色仪的传统测量系统快得多的扫描速度。100纳米跨度的最大扫描时间仅为0.5秒。

快速命令处理和数据传输

AQ6376E 采用高速微处理器，实现了非常快的命令处理速度，以太网接口的数据传输速度比 GP-IB 快 100 倍。

快速自动校准

注：也可以使用外部参考源进行波长校准。

自由空间光输入

AQ6376E 采用自由空间光输入结构，即仪器内部没有安装光纤。

这个巧妙的解决方案是：

• 无需担心，因为内部纤维不会被刮伤或弄脏。
• 无需维护，因为无需清洁内部光纤。
• 该仪器用途广泛，可同时兼容 /PC 和 /APC 连接器。
• 该仪器具有双重用途，可同时兼容单模和多模光纤，且不受多模-单模光纤匹配带来的高插入损耗的影响。

面向被测设备 (DUT) 的测试应用程序简化了测试过程

应用模式 (APP) 将 OSA 转变为专用于被测器件 (DUT) 的多功能设备。APP 模式提供 DUT 专属的用户界面，引导用户从配置设置到测试结果输出，无需关注其他 OSA 设置。AQ6376E 预装了多个标准应用，包括 DFB-LD 测试、FP-LD 测试和 SC 光源测试。其他可选应用可从横河测试测量网站下载。

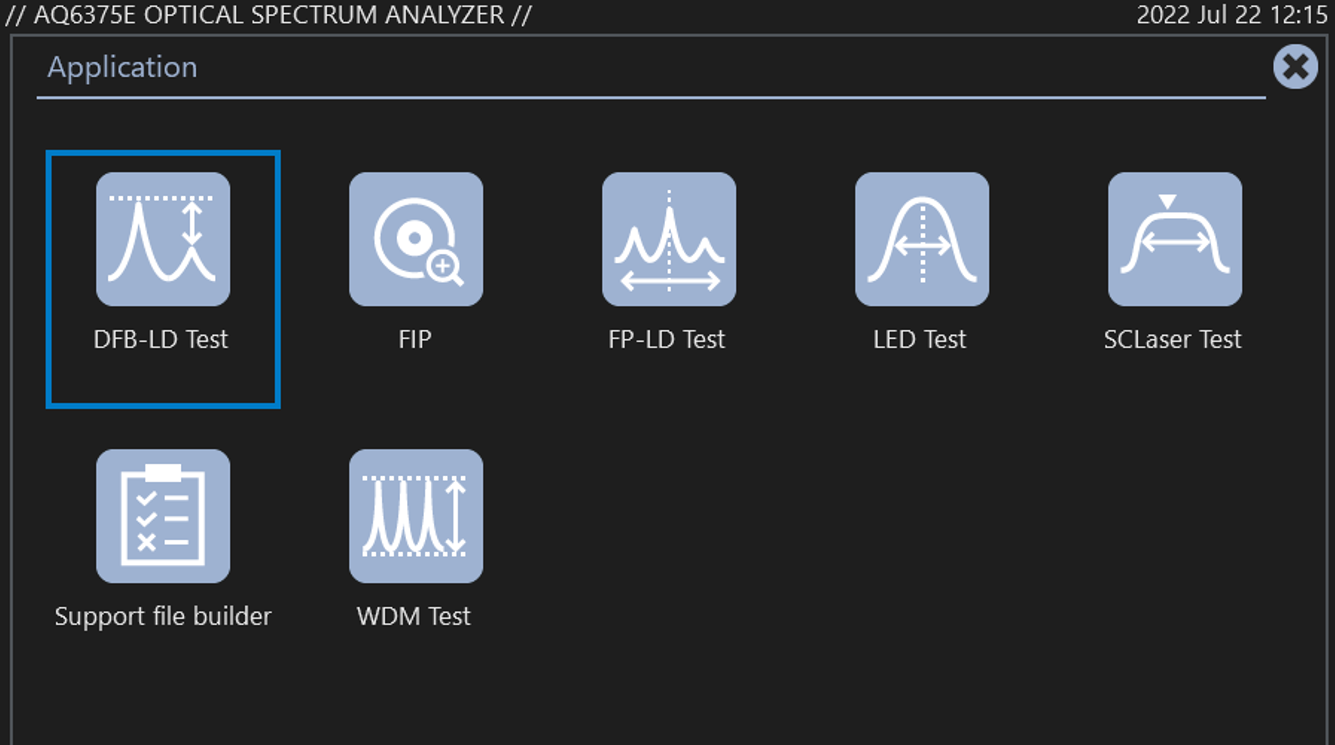

APP菜单窗口


SC光源测试应用程序
