世界一流的光学性能和灵活性*

* 在2006年1月的基于衍射光栅的光谱分析仪行业中

出色的信号分离

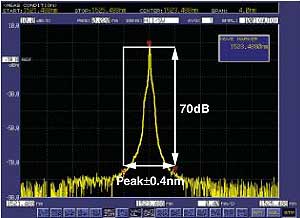

AQ6370B使用新开发的高性能单色镜，能够获得高波长分辨率(0.02nm)和宽动态范围(70dB)。 新单色镜具有更陡峭的光谱特性，可以成功完成50GHz间距DWDM传输系统的OSNR测量和对多个波长源的EDFA评估。	动态范围 峰值±0.4nm处70dB，分辨率设置0.02nm(典型值)

宽测量范围
功率：+20dBm~-90dBm AQ6370B可以测量高达+20dBm的光功率，因此能够直接测量高功率光源，例如光放大器和拉曼放大器的泵浦激光器。按照测试应用和测量速度的要求，可以从7种类别中选择测量灵敏度。
波长：600nm~1700nm AQ6370B不但覆盖电信波长，还包括用于家用电器、医疗和工业材料应用的可见光波长范围。
	电平灵敏度设置 NORM Hold、NORM Auto、NORM、MID和HIGH (1、2和3)，对应的灵敏度从-60dBm到-90dBm。 高动态范围模式设置 使用SWITCH模式可以通过减少杂散光的影响来获得更大的动态范围，对于MID和HIGH模式适用。

多模光纤测试功能
AQ6370B使用自由空间输入结构，可以处理GI 62.5/125多模光纤。多模光纤通常用于高速以太网中，例如GE-PON。 自由空间输入也有利于实现测量的重复性，因为输入接口的插入损耗变化小于其它单色镜内有光纤的输入类型。
带多模光纤(62.5/125mm)的850nm激光器 的采样波形	自由空间单色镜 输入的结构

脉冲光测量功能

AQ6370B能够使用PEAK HOLD或外部提供的触发器来捕捉脉冲信号的峰值功率，以便与测量信号同步。因为它采用了高灵敏度模式，所以不仅适用于电信系统中的传输环路测试，也适用于激光器芯片早期开发阶段中的低功率测量。

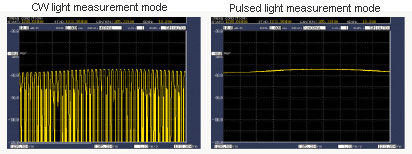

脉冲光信号的采样波形

监测和故障排除的实时远程操作

AQ6370B Viewer(可选应用程序软件)

AQ6370Viewer是适用于AQ6370、AQ6370B和AQ6375的PC应用程序软件包。

AQ6370BViewer是为AQ6370B光谱分析仪设计的。此软件具有与AQ6370B完全相同的用户界面和功能，因此可以方便地显示和分析AQ6370B获取的波形数据。

Viewer功能 可以在PC上检索和分析AQ6370B上保存的迹线数据文件。 提示：不能在Viewer模式下启动测量。

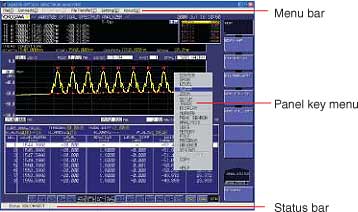

AQ6370B Viewer的屏幕示例

远程控制功能

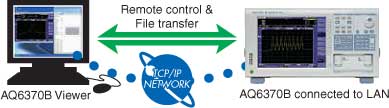

通过远程控制，您可以从以太网上的任何位置设置测量条件并执行AQ6370B光谱分析仪测量。完成AQ6370B测量后，AQ6370B Viewer下载并显示更新的迹线。



提示：不支持此程序功能。存在某些限制。

文件传输功能 可在AQ6370B和PC之间交换数据。还可将在AQ6370B Viewer上编辑的程序文件传输给AQ6370B。

PC要求

硬件

• 硬盘：50MB或更大可用磁盘空间

• 内存：512MB或更大

OS

• Windows 2000 (Service Pack 4或更新版本)或

• Windows XP (Service Pack 1或更新版本)
