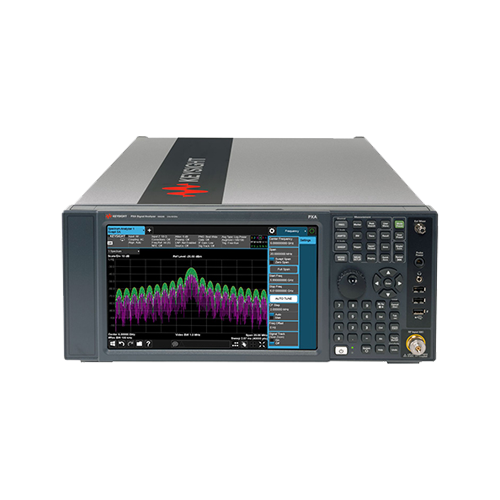

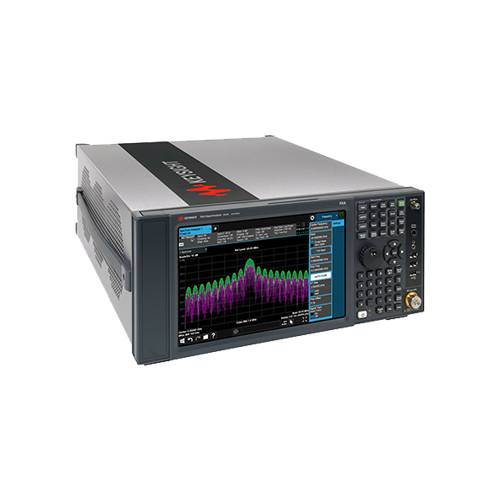

N9030B keysight 是德 PXA 信号分析仪，2 Hz 至 50 GHz

主要特性：

• 2 Hz 至 50 GHz 的宽广频率范围和高达 510 MHz 的分析带宽能够分析更多信号

• 高达 75 dB 的无杂散动态范围（SFDR）可以让您轻松查看大信号掩盖下的小信号

• 是德科技智能混频器可以将频率范围扩展至高达 110 GHz

• 高达 255 MHz 的无间隙数据流传输能力让您可以记录、分析和仿真真实场景

• 可选的实时频谱分析功能能够轻松捕获瞬态信号或间歇信号

• 可拆卸固态硬盘和其他可选特性确保您遵守严格的数据安全性要求

PXA 信号分析仪非常适合航空航天/国防和商用无线通信领域中的高性能研发（R&D）应用。

PXA 分析仪具有更宽的信号分析带宽，能够降低测量不确定度，还能通过本底噪声扩展（NFE）技术显示之前无法捕捉到的信号。

PXA 提供了广泛的测量应用程序和解调功能，并可通过升级选件添加实时频谱分析功能，对复杂信号进行深入分析。

2 Hz 至 50 GHz 的宽广频率范围和高达 510 MHz 的分析带宽能够分析更多信号

高达 75 dB 的无杂散动态范围（SFDR）可以让您轻松查看大信号掩盖下的小信号

是德科技智能混频器可以将频率范围扩展至高达 110 GHz

高达 255 MHz 的无间隙数据流传输能力让您可以记录、分析和仿真真实场景

可选的实时频谱分析功能能够轻松捕获瞬态信号或间歇信号

可拆卸固态硬盘和其他可选特性确保您遵守严格的数据安全性要求

快速查找并测量动态信号

PXA 信号分析仪使您能够在复杂的动态环境中，快速查找并测量感兴趣的信号。 该功能在雷达、电子战或信号情报系统中尤其重要。 使用实时频谱分析模式，您可以利用模板触发信号，乃至在时域中查看信号。 利用我们的 PXA 信号分析仪，快速找出因果关系。

信号分析中的基准性能

PXA信号分析仪是航空航天/国防和商业无线通信领域高性能研发应用的理想之选。PXA能够分析更宽带宽的信号，降低测量不确定性，并通过噪声基底扩展（NFE）技术揭示以往难以发现的信号。

PXA拥有丰富的测量应用和解调功能，可帮助您解析复杂的信号；此外，您还可以通过升级选项添加实时频谱分析功能。

利用 2 Hz 至 50 GHz 的宽频率范围和高达 510 MHz 的分析带宽，进行更多分析。

在存在大信号的情况下，能够分辨出小信号，动态范围高达 75 dB 无杂散动态范围 (SFDR)。

使用 Keysight 智能混频器，频率可扩展至 110 GHz

以高达 255 MHz 的无缝流媒体传输速度，记录、分析和模拟真实场景。

可捕获瞬态或间歇性信号，并可选配实时频谱分析功能

通过可移动固态硬盘和其他可选功能，满足严格的数据安全要求。

（一）品牌相关介绍

该仪器所属品牌长期深耕射频微波、高速数字与航空航天测试领域，凭借精准测量性能、灵活扩展能力与稳定运行表现获得行业认可。Keysight N9030B PXA 作为其高端动态信号分析旗舰产品，以超大实时带宽与优异动态范围，满足 5G、雷达、电子战等领域对宽带、瞬态与微弱信号的严苛分析需求，助力高端研发与关键设备验证。

（二）产品特点

1. 宽频灵活覆盖：频率范围 3 Hz–50 GHz，通过混频器可扩展至 1.1 THz，适配射频至毫米波多频段信号分析，无需频繁更换测试设备。

2. 超大实时带宽：最大分析带宽 510 MHz，实时带宽 510 MHz，支持 25/40/85/125/160/255/510 MHz 带宽选件，可完整捕获宽带调制信号与瞬态事件。

3. 优异动态性能：无杂散动态范围（SFDR）>75 dBc，1 GHz 相位噪声 -136 dBc/Hz（10 kHz 频偏），显示平均噪声电平（DANL）低，可精准捕获微弱信号并分析杂散与相位噪声。

4. 精准触发捕获：支持频率模板触发（FMT）、时间限定触发（TQT）与电平触发，可捕获 3.33 ns 瞬态信号，100% 截获概率最短信号持续时间 3.57 s，适配间歇 / 突发信号分析。

5. 多域分析能力：集成频谱分析、矢量信号分析、相位噪声测量、调制质量分析等功能，兼容 89600 VSA 软件，可完成信号多维度参数评估，提升测试效率。

6. 多制式兼容适配：支持 5G NR、LTE、Wi-Fi 6/6E/7、蓝牙等多制式无线信号分析，可完成不同制式信号的解调与 EVM 测试，适配无线通信设备全制式验证。

7. 高效自动化集成：内置 LAN、USB、GPIB 等控制接口，兼容 SCPI 指令集，支持远程控制与批量测试，提升产线与实验室测试效率。

（三）产品规格

项目	参数值
频率范围	3 Hz–50 GHz（标配），混频可扩展至 1.1 THz
最大分析带宽	510 MHz（可选 25/40/85/125/160/255 MHz）
最大实时带宽	510 MHz（可选 85/160/255 MHz）
无杂散动态范围（SFDR）	>75 dBc（典型值）
相位噪声（1 GHz，10 kHz 频偏）	-136 dBc/Hz（典型值）
显示平均噪声电平（DANL，1 GHz）	-174 dBm/Hz（典型值）
幅度精度（常温，1 GHz）	±0.19 dB（典型值）
三阶截获点（TOI，1 GHz）	+22 dBm（典型值）
触发功能	频率模板触发（FMT）、时间限定触发（TQT）、电平触发等
瞬态信号捕获	可检测 3.33 ns 信号，100% 截获概率最短信号持续时间 3.57 s
支持软件	89600 VSA 软件
控制接口	LAN、USB、GPIB、触发 I/O

（四）应用场景

1. 5G 与无线通信研发：对 5G NR、Wi-Fi 6E/7 等宽带调制信号进行捕获与解调，完成 EVM、相位噪声与杂散分析，适配基站、终端与芯片的研发验证。

2. 雷达与电子战测试：捕获雷达脉冲、线性调频与电子战信号，分析信号脉宽、重复频率与频谱特性，评估雷达与电子战设备在复杂电磁环境下的性能。

3. 航空航天与卫星通信：对卫星通信接收机、航空电子设备的射频信号进行分析，验证设备在宽温、高振动环境下的信号接收与处理能力，适配航空航天领域严苛测试需求。

4. 射频组件与芯片测试：对高速放大器、混频器、滤波器等射频组件进行杂散、相位噪声与非线性特性测量，评估组件性能，保障整机设备的射频链路质量。

5. EMI 预兼容测试：通过实时频谱分析功能捕获瞬态电磁干扰信号，提前发现电磁兼容隐患，降低产品认证风险。

6. 教育科研实验：凭借多测量模式与宽频段覆盖能力，支撑高校与科研院所的射频微波相关教学实验与课题研究，帮助科研人员完成信号特性分析与技术验证。
