N5181A 作为是德科技 MXG 系列的经典射频信号发生器，其核心优势之一是丰富的选件扩展体系，可根据测试场景精准升级频段、功率、调制、接口、稳定性等核心性能，覆盖从研发验证到量产测试的全需求。以下是N5181A支持的选件及详细说明：

一、核心性能扩展选件（频段、功率、信号质量）

这类选件直接决定设备的基础测试能力，是配置的核心优先级选项。

频段扩展选件

◦501：100 kHz ~ 1 GHz 基础频段，满足低频时钟信号、中短波通信等场景测试。

◦503：100 kHz ~ 3 GHz 扩展频段，覆盖 2G/3G/LTE、蓝牙、Wi-Fi（2.4 GHz）等主流无线通信频段，是最常用的频段选件。

◦506：100 kHz ~ 6 GHz 高频段扩展，适配 5G 小基站、Wi-Fi 6E（6 GHz）、卫星通信等新兴技术测试，预留未来升级空间。

功率性能扩展选件

UNZ：Fast switching enhancements（快速切换增强）

核心功能：大幅提升频率、幅度的切换速度，突破标准模式下的性能限制。

技术参数：标准模式下频率/ 幅度切换速度≤5 ms（列表 / 步进扫描模式），启用该选件后，频率切换≤900 µs，幅度切换≤500 µs，频率与功率同时切换时表现更优（SCPI 模式下切换速度可低至 1.2 ms）。

应用场景：适用于自动化测试（ATE）、生产线批量检测等对测试吞吐量要求高的场景，能显著缩短多参数测试周期，提升整体测试效率。

1EA：High output power（高输出功率）

核心功能：扩展信号发生器的最大输出功率，满足高驱动需求场景。

技术特性：标准输出功率范围为- 110 至 + 13 dBm，启用该选件后，在 1 GHz 频段可达到 + 23 dBm 输出，3 GHz 以内功率性能保持优势，能直接驱动接收器前端或无源组件进行带外抑制测试。

应用场景：雷达系统测试、天线发射端激励、大功率组件表征等需要强信号驱动的场景。

1EQ：Low power（< –110 dBm）（低功率扩展）

核心功能：延伸信号发生器的低功率输出下限，提升微弱信号生成能力。

技术参数：标准低功率下限为- 110 dBm，该选件可将低功率范围扩展至 - 127 dBm（部分配置下甚至可达 - 144 dBm），且保持低功率输出时的电平精度和稳定性。

应用场景：适用于高灵敏度接收机测试、微弱信号检测系统校准、低功耗器件性能验证等场景，可精准模拟远距离信号衰减后的微弱激励。

1ER：Flexible reference input（1 to 50 MHz）（灵活参考输入）

核心功能：扩展外部参考时钟的输入范围，支持1 MHz 至 50 MHz 外部参考信号接入。

技术优势：可与测试系统中的其他仪器（如频谱分析仪、示波器）实现时钟同步，提升多设备联合测试的一致性和测量精度。

应用场景：大型测试系统集成、多仪器同步测试、高精度信号生成场景（如计量校准、复杂系统联调）。

二、调制功能扩展选件

UNU：Pulse modulation（脉冲调制）

核心功能：添加基础脉冲调制能力，支持生成脉冲幅度调制（PAM）等标准脉冲信号。

技术特性：可灵活设置脉冲的上升沿、下降沿、占空比等参数，与信号发生器的频率、功率参数联动调节，满足基础脉冲信号模拟需求。

应用场景：脉冲雷达系统测试、数字通信中的脉冲信号激励、射频组件的脉冲响应测试等。

UNW：Narrow pulse modulation（窄脉冲调制）

核心功能：在基础脉冲调制的基础上，支持更窄宽度的脉冲信号生成，突破常规脉冲调制的宽度限制。

技术优势：可生成纳秒级窄脉冲信号，且保持脉冲边缘的陡峭度和信号完整性，适用于对脉冲宽度要求严苛的场景。

应用场景：高精度雷达测试、短脉冲通信系统研发、半导体器件的窄脉冲激励测试等。

320：Pulse train generator（脉冲序列发生器）

核心功能：提供独立的脉冲序列生成能力，支持可变脉冲重复间隔（PRI）和脉冲宽度配置。

技术特性：可生成连续脉冲序列、触发式脉冲序列，支持与外部同步信号联动，满足复杂时序下的脉冲信号模拟需求。

应用场景：雷达系统的脉冲序列模拟、时序逻辑测试、多通道同步脉冲激励等场景。

UNT：AM, FM, phase modulation（调幅、调频、调相调制）

核心功能：添加标准模拟调制功能，支持幅度调制（AM）、频率调制（FM）和相位调制（ΦM）。

技术特性：调制深度、调制频率可灵活调节，支持正弦波、方波等多种调制载波，与信号发生器的高频谱纯度（1 GHz 时相位噪声低至 - 121 dBc/Hz，20 kHz 频偏）结合，确保调制信号的稳定性和纯净度。

应用场景：传统模拟通信系统测试、射频组件的调制失真测试、基础通信原理验证等。

N5181A 已安装选件查看方法

1.按下前面板的 Utility（实用程序） 键（通常位于面板右侧功能区，标识为 “Utility”）；

2.在弹出的软功能键菜单中，选择 “Instrument  Info”（设备信息）, 然后再选择 “Options & Licenses”（选件与许可证）；

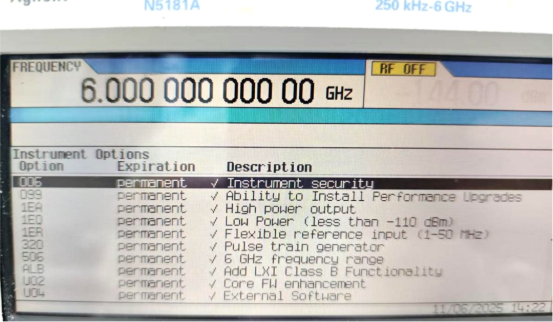

3.进入子菜单后，仪器显示屏会列出所有已激活的选件型号及名称，未安装的选件不会显示（如图所示）

选件的合理搭配是N5181A 发挥最优性能的关键，建议结合实际测试场景的核心需求（如量产测试优先选 UNZ 快速切换、高功率驱动场景选 1EA、微弱信号测试选 1EQ）精准配置。若后期有功能升级需求，优先选择带 099 扩展许可证选件的基础配置，可通过软件激活快速新增功能，无需硬件改动，最大化设备投资价值。
