X系列信号分析仪选型指南：从入门到旗舰总有一款适合您

是德科技（KEYSIGHT）的 X 系列信号分析仪，堪称业内明星级产品。它在频谱分析功能基础之上，进一步拓展了信号分析能力，深度洞察信号的复杂特性。它为广大用户提供了丰富的设备选择，从CXA到UXA，从入门到旗舰，无论是科研院校的基础实验，还是通信巨头的 5G 研发攻坚；无论是电子制造企业的产线质检，还是航空航天领域的严苛测试，在 X 系列中，您总是可以找到一款适用的信号分析仪来帮助您解决项目中遇到的各类问题，为项目推进保驾护航。以下是该系列中一些常见型号及其特点。

入门机型CXA 信号分析仪

·

在信号分析中利用领先的低成本工具洞察信号本质特征

·

·

利用内置的跟踪发生器选件执行经济高效的激励响应测量

·

·

利用X 系列测量应用软件添加重要功能，以进行模拟解调、噪声系数、相位噪声、矢量信号分析、EMI 预兼容性等测量

·

·

通过实践操作，更深入了解理论知识，以便进行更深入的分析：与射频和微波教学实验中的培训套件结合使用

·

·

CXA 设备的主要技术指标汇总、

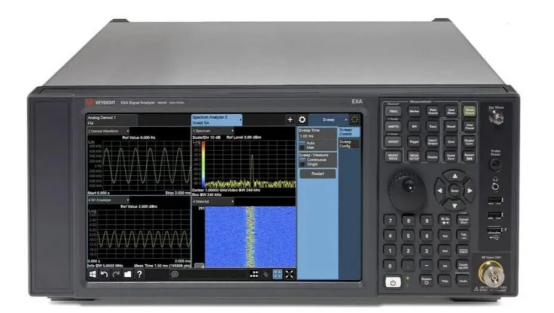

性价比之选EXA 信号分析仪

·

全面应对您的挑战：快速灵活的EXA 能够凭借单一工具满足不同的需求

·

·

为毫米波测量提供经济高效的分析

·

·

卓越的电平精度、DANL 和 TOI，可以在大信号条件下提供出色的小信号测量能力

·

·

列表扫描模式可以实现快速的离散频率点功率测量

·

·

X 系列测量应用软件可以简化测量：相位噪声、噪声系数、模拟解调、无线通信等

·

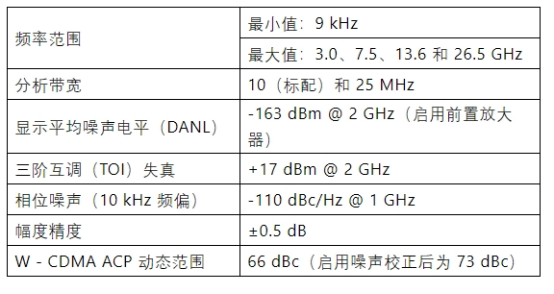

EXA 设备的主要技术指标汇总

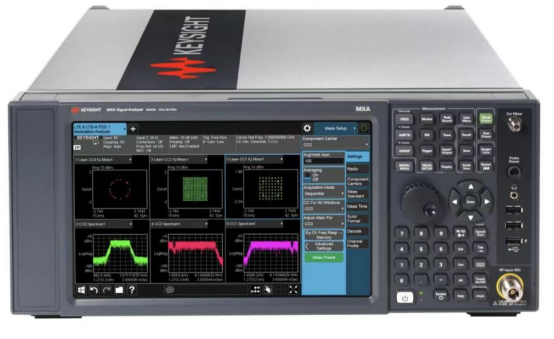

中端台式MXA 信号分析仪

·

优秀的相位噪声性能实现更可靠的测量

·

·

使用一台仪器即可分析基带和射频组件中的信号

·

·

通过捕获更长的I/Q 样本，实现更完整的信号表征

·

·

测试多信道基站功率放大器

·

·

准确分析复杂的信号，如EVM 低至 1% (-40 dB) 的 5G NR 信号

·

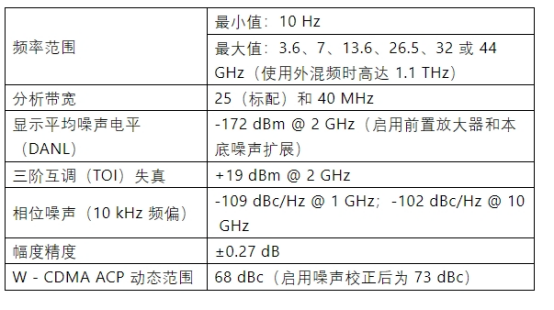

MXA 设备的主要技术指标汇总

性能标杆PXA 信号分析仪

·

利用2 Hz 至 50 GHz 的宽频率范围、以及高达 510 MHz 的分析带宽，分析更多信号

·

·

当存在大信号时，利用高达75 dB 的无杂散动态范围（SFDR）可以轻松查看小信号

·

·

利用是德科技智能混频器，将频率范围扩展至高达110 GHz

·

·

使用高达255 MHz 的无缝数据流，记录、分析和仿真真实场景

·

·

使用可选的实时频谱分析功能，轻松捕获瞬态信号或间歇信号

·

·

通过可拆卸固态硬盘和其他可选特性来满足严格的数据安全性要求

·

PXA 设备的主要技术指标汇总

旗舰产品UXA 信号分析仪

·

以更宽广（高达1 GHz）、更深入的视角洞察挑战性十足的信号

·

·

超低的相位噪声以及在510 MHz 带宽上高达 78 dBc 的无杂散动态范围，让您能够准确测量设计的频谱纯度

·

·

利用是德科技智能混频器，可将射频输入频率扩展至高达110 GHz；利用第三方解决方案，更是可以扩展至 THz 范围

·

·

通过无间隙的实时频谱分析，能够捕获间歇性信号

·

·

DANL 路径噪声更低，有助于捕获电平更低的杂散信号

·

·

14.1 英寸显示屏可显示更多信息，助您进一步完善自身设计

·

UXA 设备的主要技术指标汇总

利用X 系列信号分析仪实现全面而的分析和洞察，离不开 X系列应用软件。下表列举了X系列信号分析各型号仪器已包含和支持的软件。

1.这个多点触控测量应用软件只支持使用 SCPI 命令进行远程控制

2.目前这个测量应用软件只适用于 N9041B 输入 1 端口
