如何正确选择高精度示波器

高精度示波器作为电子测量领域的核心仪器，广泛应用于航空航天、工业控制、微电子、通信技术等高端场景，其测量精度直接决定实验数据的可靠性与工程方案的合理性。本文从高精度示波器的核心技术指标、应用场景适配逻辑、选型误区规避三个维度，系统阐述正确选型方法，同时配套新手专属操作教程，兼顾理论指导性与实操落地性，为电子工程师、科研人员及新手从业者提供全面的选型与使用参考。

一、引言

在电子技术向高频化、微型化、高精度化发展的背景下，对信号的捕捉与分析要求日益严苛。高精度示波器凭借其高带宽、高采样率、低噪声等优势，能够精准还原微弱信号、高频信号及复杂调制信号的真实特征，是解决信号完整性问题、验证电路设计有效性、排查系统故障的关键工具。然而，当前市场上示波器品牌、型号繁杂，价格跨度大，核心参数差异显著，若仅以“高精度”为单一标准选型，易出现设备性能过剩、与应用场景不匹配或测量精度不足等问题。因此，掌握科学的选型逻辑，结合自身需求平衡性能、成本与实用性，成为各类从业者的必备技能。本文基于行业实践经验，拆解选型核心要素，并配套新手操作指南，助力使用者高效选型、快速上手。

二、高精度示波器核心技术指标解析

选型的核心是对技术指标的精准把控，高精度示波器的关键指标直接决定其测量能力，需优先明确各指标的含义及对测量结果的影响。

2.1 带宽（Bandwidth）

带宽是示波器能够准确测量信号的最高频率上限，单位为赫兹（Hz），通常以正弦波信号幅度衰减3dB（即衰减至原幅度的70.7%）时的频率定义。带宽直接决定示波器对高频信号的捕捉能力：若带宽不足，高频信号会出现严重失真，无法还原信号的真实波形与参数。

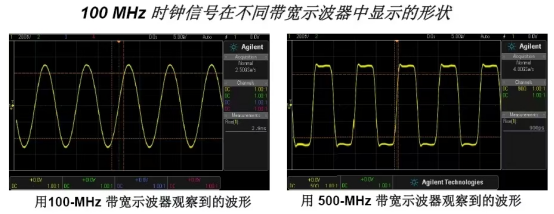

选型原则：根据被测信号的最高频率合理选择，通常建议示波器带宽为被测信号最高频率的3-5倍。例如，测量100MHz的高频信号，应选择300MHz-500MHz带宽的示波器，可有效避免波形失真；对于脉冲信号、方波信号等非正弦波，因其包含丰富谐波，需进一步提高带宽冗余，确保谐波成分被完整捕捉。

2.2 采样率（Sample Rate）

采样率是示波器每秒对输入信号的采样次数，单位为采样点/秒（Sa/s），反映示波器对信号的离散化捕捉能力。采样率越高，对信号波形的还原度越高，越能捕捉到信号中的细节特征（如毛刺、尖峰等）。

选型原则：遵循“奈奎斯特采样定理”，即采样率需至少为被测信号最高频率的2倍，但实际应用中需预留充足冗余，建议采样率为示波器带宽的2-4倍，或为被测信号最高频率的5-10倍。对于高频复杂信号（如射频信号、高速数字信号），需选择1GSa/s及以上采样率的示波器；若需测量低速微弱信号，采样率可适当降低，平衡性能与成本。

2.3 存储深度（Memory Depth）

存储深度指示波器能够存储的采样点总数，单位为点（Points），决定了示波器在特定采样率下可记录的信号时长。存储深度越大，可捕捉的信号周期越长，越适合分析长时间范围内的信号变化（如间歇性故障、信号漂移等）。

选型原则：存储深度与采样率、时间轴量程呈正相关，计算公式为“存储深度=采样率×测量时间”。若需在高采样率下测量长时间信号，需选择大存储深度示波器（如1Mpts-100Mpts及以上）；对于常规短时信号测量，512kpts-1Mpts的存储深度即可满足需求。需注意，部分示波器标注的“最大存储深度”需在特定通道数下实现，多通道同时使用时存储深度可能减半，选型时需确认实际可用存储容量。

2.4 垂直分辨率（Vertical Resolution）

垂直分辨率指示波器将垂直量程（电压范围）划分为离散等级的能力，仪器显示精度由模数转换器（ADC）位数来决定，通常以比特（Bit）表示，反映对微弱信号的分辨能力。分辨率越高，电压测量精度越高，越能区分微弱信号的微小变化。

示波器的横轴代表时间基准，通常以s/div来表示，而纵轴则表示电压，以V/div为单位。垂直精度关乎示波器所显示的信号电压的精确程度，这对于直观地显示电信号的波形和特征以及实现精确的测量都至关重要。简而言之，示波器屏幕上读取的电压值与实际信号电压越接近，就意味着其垂直精度越高。

为了获得最佳的读数结果，工程师们需要依赖那些拥有最高ADC位数以及最低本底噪声的示波器。更高的ADC位数可提供更高的垂直分辨率，从而使得信号的显示效果更为精确。而较低的本底噪声，则能最大限度地降低示波器对信号产生的干扰。这种组合可确保示波器能够准确地捕捉和显示信号的细节，将可能影响测量结果的任何失真或噪声降至最低。

详细来说，一个具有8位ADC的示波器，能够将模拟输入信号编码为256个不同的等级（28=256）。每当ADC的位数增加一位，代表其可以转换成的信号等级数量就增加一倍。因此，9位ADC的转换精度是512个信号等级（29= 512），10位ADC的转换精度则是1,024个信号等级（210= 1,024），依此类推。

配备14位ADC的示波器，可将模拟输入信号编码为16,384个等级（214= 16,384）。这一分辨率是常规12位ADC示波器的4倍，更是8位ADC示波器的64倍。得益于这种超高的分辨率，示波器能够捕捉到信号中更精细的细节信息，进而提供更准确的波形显示。

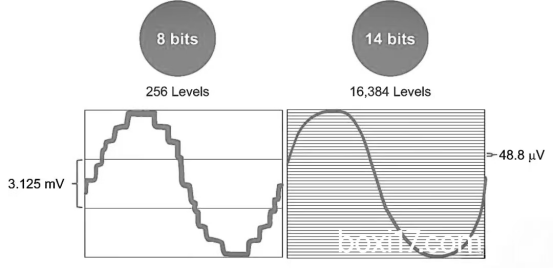

当这一原理在设定为每格100 mV垂直刻度、且拥有8个垂直分格的示波器上应用时，示波器的全屏显示范围达到了800 mV（100 mV/div * 8）。若采用8位ADC时，这800 mV的全屏范围被划分为256个等级，因此意味着每个等级的分辨率约为3.125 mV。相比之下，当采用14位ADC时，相同的800 mV显示范围则能被精细地分割成16,384个等级，使得每个等级的分辨率高达48.8 µV。如图下所示，如此大幅度的分辨率提升，让工程师们能够捕捉到信号中更为细微的变化，并进行精确测量。

选型原则：高精度示波器的垂直分辨率通常为8Bit及以上，部分高端型号可达12Bit-16Bit。对于测量毫伏级微弱信号（如传感器输出信号、生物电信号），需选择10Bit及以上高分辨率示波器；常规电压信号测量（如伏级信号），8Bit分辨率即可满足需求。需注意，垂直分辨率与垂直量程相关，量程越小，分辨率表现越优。

2.5 触发系统（Trigger System）

触发系统是示波器稳定捕捉目标信号的核心，决定了示波器能否精准定位到特定信号特征（如上升沿、下降沿、脉冲宽度、电平值等）。高精度示波器通常具备多种触发模式，如边沿触发、脉冲触发、视频触发、串行总线触发（I2C、SPI、CAN等）。

选型原则：根据被测信号类型选择适配的触发功能。普通信号测量可选择基础边沿触发；测量脉冲信号、间歇性信号需选择脉冲宽度触发、毛刺触发；从事总线通信相关工作，需选择支持对应串行总线触发的示波器，提高信号分析效率。

2.6 噪声性能与动态范围

尽管更高的ADC位数对垂直精度至关重要，但它并非唯一的考量因素。示波器的本底噪声同样也扮演着举足轻重的角色。这里所说的本底噪声，是指示波器本身所产生的固有噪声，它有可能对正在测量的信号产生干扰，进而引发读数的不准确。

包括示波器在内的所有电子设备都会产生一定程度的噪声。不过，最终目标是尽可能地减少噪音干扰。较低的本底噪声意味着示波器对信号的影响会减少，从而使测量结果更加精确。此外，值得注意的是，小于该本底噪声的信号细节将无法被用户观测到。这一点在测量微小电压时显得尤为重要，因为在这种情况下，即使是很小的噪声也会导致读数出现显著偏差。

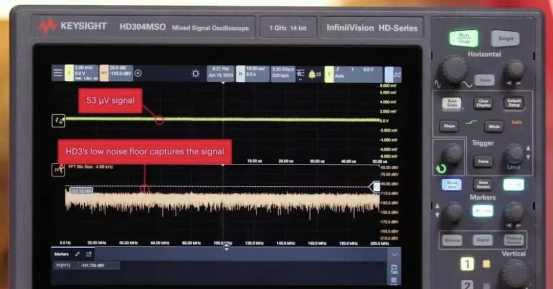

例如，下图展示了一台示波器正在对53 µV的信号进行测量。在设定为2mV/div的情况下，该示波器的本底噪声小于50 µV。得益于如此低的本底噪声，这台示波器能够成功捕捉到微小的53 µV信号。然而，如果换用其他通用示波器，由于它们的本底噪声往往超过100 µV，因此这个信号就很可能会被噪声所掩盖，从而无法被观测到。

本底噪声小于50 µV的示波器可捕捉到53 µV的微弱信号，相比之下，这样的信号在其他通用示波器的本底噪声中往往会被淹没而无法被观测到.

噪声性能直接影响微弱信号的测量精度，通常以等效输入噪声电压（单位为nV/√Hz）表示，噪声越低，对微弱信号的还原度越高。动态范围指示波器能够同时测量的最大信号与最小信号的比值，单位为分贝（dB），动态范围越大，越适合同时包含强弱信号的复杂场景测量。

选型原则：测量微弱信号或低电平信号时，优先选择等效输入噪声低于50nV/√Hz的示波器；对于复杂场景下的多幅度信号测量，需选择动态范围≥60dB的型号。

三、总结

必须明确的是，并非所有示波器的性能都是一样的。工程师们应该选择那些ADC位数最高且本底噪声极低的示波器，以确保达到最高的垂直精度。这种组合可确保示波器能够准确地捕捉和显示信号，最大限度地减少可能影响测量结果的任何失真或噪声干扰。高垂直精度对于精确测量、减少误差以及节省时间和资源等方面而言至关重要。因此，工程师若投资和使用具备高垂直精度的示波器，便可对其测量结果充满信心，进而提高调试效率。
