信号发生器科普系列1：R&S SMW200A高端矢量信号源的技术能力与典型应用

复杂无线时代呼唤“顶级信号源”

现代无线通信系统的复杂度正以前所未有的速度攀升。从5G大规模MIMO、毫米波高速率，到Wi-Fi 7的多链路超宽带，再到先进雷达的目标模拟和卫星跨链路，高度复杂的信号场景比比皆是。对于研发工程师而言，要在实验室重现这些真实世界的信号，传统的信号发生器往往力不从心。想要生成宽带、多天线、相干且高保真的信号，需要信号源具备卓越的性能和灵活性。如果测试信号本身不够精确、纯净，测试结果就可能失真。因此，一个能够迎接复杂通信挑战的高端矢量信号源已成为当下必要的工具。

SMW200A：旗舰级矢量信号发生器

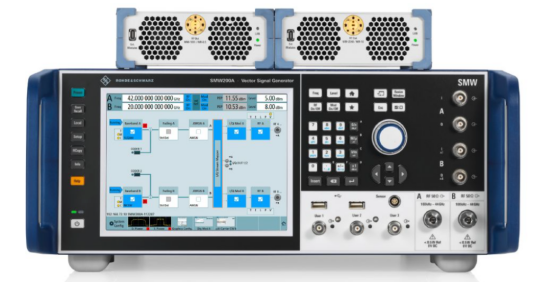

罗德与施瓦茨（Rohde & Schwarz）的 SMW200A 矢量信号发生器正是在这样的需求下应运而生。作为R&S旗下旗舰级的矢量信号源，SMW200A专为最苛刻的应用而设计。它广泛适用于新一代宽带通信系统开发、4G/5G基站验证，以及航空航天与国防等领域，能够输出高品质的数字调制信号。SMW200A 提供了灵活的模块化架构，用户可按需配置选件并平滑升级，使其既可扮演经典单通道矢量信号发生器，又能扩展为多通道 MIMO 信号测试平台。简单来说，SMW200A 定位于高端矢量信号源，旨在“一台设备轻松生成复杂信号场景”，为工程师提供以前需要多台仪器甚至无法实现的信号模拟能力。

在硬件指标上，SMW200A延续了业界顶尖水平：频率覆盖从100 kHz一直到3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz、40 GHz，最新选件更将单通道上限提升至67 GHz（双通道至44 GHz）。这意味着从传统蜂窝频段到毫米波乃至更高频的6G探索频段，一台SMW200A就都能够覆盖。更令人瞩目的是，它配备高达2 GHz的内部I/Q调制带宽，足以应对5G NR、Wi-Fi 7等宽带信号需求，并为未来标准预留裕度。集成式信道模拟能力同样出色：内部可选衰落模块提供最高800 MHz带宽的多径衰落仿真，支持配置高达8×8的MIMO场景。凭借卓越的信号质量和直观操作界面，SMW200A 为复杂通信测试树立了新的标杆。

三大核心优势：通道、性能与软件的全面领先

R&S SMW200A 能在行业内脱颖而出，源于其在以下三方面的核心优势：

·

通道扩展能力：SMW200A 拥有业界顶级的多通道相干信号生成能力。基本配置支持单台仪器输出双路射频，且内部可安装两个基带源模块和四个衰落模拟模块，实现“一机双发”。更进一步，通过同步扩展额外的 R&S SGT100A 信号发生器模块，SMW200A 可扩展到多达8路相位相参的射频通道！这一先进架构让大规模MIMO、波束赋形（Beamforming）等场景的测试变得前所未有的简便。例如，单台 SMW200A 即可直接生成8×8 MIMO所需的全部基带信号和对应的衰落信道，而且各通道高度相干，相对相位严格受控。以前，工程师往往需要多台发生器“分头配合”才能完成类似测试，而现在借助 SMW200A 的多通道同步架构，从8×8 MIMO、4×4×2 多用户通信，到载波聚合下叠加干扰等复杂信号，都可由一台设备轻松完成。这不仅简化了测试床搭建，也消除了多仪器同步带来的不确定性，大幅提升测试效率和重复性。

·

·

相位噪声与频谱纯度：顶尖的信号纯度是高端信号源的立身之本。SMW200A 内部采用高性能本振合成器，标准配置即可提供出色的单边带相位噪声和极低的杂散。对于要求更严苛的应用，用户还可选配超低相位噪声选件（R&S®SMW-B711/B721），进一步将相噪性能推向极致。例如，在1 GHz载频、偏移10 kHz处，其相位噪声可低于 -144 dBc/Hz，典型值甚至达到 -150 dBc/Hz 。如此纯净的信号在接收机灵敏度测试、相干雷达模拟等场景下尤为关键，确保测试结果不受信号源噪底限制。除了相噪，SMW200A 的调制精度同样令人惊叹。得益于先进的DAC和精心校准的I/Q射频链路，其在2 GHz带宽内的幅频响应起伏小于0.4 dB，能生成误差矢量幅度（EVM）极低的复杂调制信号。实测显示，SMW200A 输出100 MHz带宽、64QAM调制的5G NR信号（载频3.4 GHz）时，EVM仅约0.1%（测量值）；即使生成7 GHz载频、320 MHz带宽的Wi-Fi 7（IEEE 802.11be）信号，EVM误差也仅约-53 dB。如此高的信号保真度意味着，工程师在测量射频功放的EVM性能或接收机灵敏度时，完全不必担心信号源成为瓶颈。SMW200A 的卓越相位噪声和频谱纯度确保测试结果高度可信，为高精度测量提供了坚实基础。

·

·

·

软件灵活性与标准支持：作为一款面向未来的信号发生器，SMW200A在软件功能上同样表现出色。首先，它内置支持几乎所有主流的数字通信标准信号发生：从蜂窝移动通信的5G NR、LTE/LTE-Advanced（Release 15及以前）、WCDMA/HSPA+、GSM/EDGE，到无线联网的WLAN系列（802.11 a/b/g/n/ac/ax/ad/be），乃至各种物联网和卫星标准，都能通过加载相应软件选件直接在仪器中生成标准符合性的测试信号。信号发生覆盖了标准的物理层过程，并包含大部分标准的信道编码过程——这一点在需要进行符合3GPP规范的接收机测试时尤其有价值，例如5G NR基站接收机灵敏度测试等。与市场上某些需要借助外部电脑软件产生波形的方案不同，SMW200A 的标准信号完全由仪器内部实时生成，无需额外PC参与。所有选件无缝集成在仪器固件中，用户直接通过触摸屏菜单配置参数，省去了用PC软件生成并传输波形的繁琐步骤。这不仅提升了操作效率，也意味着当需要调整参数或切换场景时，SMW200A 能瞬时响应。例如工程师可以现场快速修改载波频率、调制方式或添加干扰，而不必长时间等待重新计算波形。对于复杂场景，SMW200A 内置的图形化信号流程图界面会动态更新，方便用户直观查看各信号源、信道和输出的配置状态。另外，在自动化测试方面，SMW200A 提供了强大的远程控制和脚本支持：仪器带有宏命令记录器，可将人工操作录制为SCPI指令脚本，并内置MATLAB、Python等代码模板，方便工程师快速集成到自 动测试程序中。通过以太网或GPIB远程连接，管理者还能将SMW200A融入到大型测试平台，实现多设备联动控制。这种软硬件高度灵活的特性，使SMW200A 不仅是一台信号源，更像一个可编程的信号仿真平台，能满足从标准信号产生、随机干扰注入、信道衰落模拟，到自定义波形播放等多种测试需求。

·

架构：基带与射频链路的巧妙设计

从工程视角看，SMW200A 的内部架构充分体现了模块化与高性能并举的设计理念。其核心由基带信号生成模块和射频前端模块构成，辅以校准和信道仿真单元，形成完整的信号链。下面我们从几个关键环节来剖析这款信号源的内部“玄机”：

1. 基带信号链：SMW200A 内部最多可插入两块基带信号源模块，每块模块都相当于一个独立的数字信号发生器，具备高性能DAC和大容量波形存储。这些基带模块既可用于产生标准制式信号（通过内置软件实时生成编码信号），也可用于播放用户自定义的ARB波形。值得一提的是，两块基带模块可以协同工作：在需要生成多路相关信号时（例如MIMO不同天线的基带），基带模块间通过共享时钟和触发，实现纳秒级同步。基带信号经过高速DAC转换，可覆盖高达2 GHz的基带带宽，随后送入I/Q调制链路。整个基带路径经过精心校准，具备极佳的幅度平坦度和相位线性，正是此前提到在宽带范围内实现<0.4 dB幅频响应起伏的原因。

2. I/Q 调制与射频链路：在射频前端，SMW200A 采用宽带I/Q调制架构。每个射频通道都有独立的I/Q调制器和本振合成器。基带输出的数字I/Q信号经DAC变为模拟基带后，进入射频I/Q调制器，与本振信号混频，直接上变频到所需射频频段。SMW200A 的I/Q调制器设计强调高线性度和低误差：通过内部自校准，仪器会实时补偿I/Q增益不平衡、正交相位误差和直流偏置等，使射频输出的残余误差最小化。这也是其能实现极低EVM的基础之一。射频部分包括可编程功放和高分辨率步进衰减器，以确保输出幅度在宽范围内可调且精确稳定。多通道配置下，各通道的本振（LO）可以共享基准时钟，再配合选件实现相位相参输出。这意味着多个RF通道间的相对相位保持恒定，可根据需要设定固定相移或一起进行相位扫频，对于相控阵和波束成形测试非常关键。此外，SMW200A 的射频合成链路支持多个本振路径，以兼顾宽频覆盖和高纯度输出——例如针对微波频段采用叠频/乘频技术，同时辅以高级滤波和屏蔽减少相位噪声和杂散。

3. 预失真与校准：高端信号源往往内建自校准能力。SMW200A 在启动和日常运行中，会通过内部校准信号路径不断修正自身的幅度、相位和频率响应，保证长期稳定的输出指标。此外，针对被测设备（DUT）的非线性，SMW200A 提供了数字预失真（DPD）功能选件。用户可以根据DUT的 AM/AM、AM/PM 特性，预先在基带信号中施加逆向补偿，使经过DUT后的信号失真被抵消，从而加速功放线性化算法的验证。同样地，对于包络跟踪（Envelope Tracking）测试，SMW200A 也有专门选件支持：它能实时生成与射频信号幅度同步的包络控制信号，通过模拟I/Q输出端口输出，用于驱动DUT的包络调制电源。两路信号源自同一台仪器，保持皮秒级同步，并允许精调相位以补偿外部路径延迟差异。这些预失真和同步输出能力，使工程师可以更精确地测试新型高效功放和射频前端，保证“测到的指标是真实指标”，而非测试系统误差。

4. 内置信道模拟模块：SMW200A 的另一独门秘技在于其可选的内置信道衰落模拟模块。传统上，多径衰落通常由独立的信道模拟器实现，而 SMW200A 将此功能整合在内部，为测试带来极大便利。每块 R&S SMW-B14 衰落模块基于高速FPGA实现，可以提供多达16条独立的衰落路径。SMW200A 最多可安装4块该模块，总计64条衰落路径资源。用户可以在仪器中直接调用预定义的标准化衰落场景（如EPA、EVA、ETU等)，或配置自定义的延迟和多普勒参数，实现真实环境的无线信道重现。值得强调的是，SMW200A 的信道模拟器支持高达800 MHz的衰落带宽，足以覆盖Wi-Fi 6E/7等超宽带系统的多径特性。此外，每条衰落路径的时延分辨率精细到2 皮秒，这使得即便是室内毫米波通信那种纳秒级延迟差异、快速变动场景，SMW200A 也能逼真模拟。对于MIMO场景，内部信道模拟器还支持设置不同天线间的路径相关性、衰落分布，以及更高级的 Birth-Death（生灭）模型、High Speed Train（高铁场景）等动态信道模型。所有这些都可在仪表界面上直观配置和监控，让研发人员在实验室中就能体验“真实世界的无线信道” 。这种架构上的深度集成，意味着工程师不再需要外接专门的信道模拟器设备，一台SMW200A就完成了从信号生成到信道塑造的全过程，大大简化了测试系统组成。

综上，SMW200A通过模块化的硬件设计和强大的数字信号处理，将基带、射频、校准和信道模拟融为一体。这种高度集成的架构既保证了各环节性能最优化，又赋予用户前所未有的灵活性。对于研发人员来说，SMW200A就像一座可随需调配的信号“积木”平台，既能应对当下多种测试需求，又能通过升级扩展来适配未来的新挑战。

应用：释放SMW200A 的实力

得益于上述卓越能力，SMW200A 在各类前沿应用中扮演着关键角色，以下简述几个典型场景：

·

5G通信测试：在5G NR基站开发与生产中，SMW200A可用于产生标准符合的下行链路信号，进行接收机灵敏度和抗干扰测试。例如，一台SMW200A即可同时生成多个载波的聚合信号，每个载波还带有2×2或4×4 MIMO及对应的衰落，用于模拟5G基站所处的复杂射频环境。其超低EVM和相位噪声确保了在执行3GPP TS 38.141规范测试时，测得的接收机性能不会因信号源误差而受影响。对运营商和设备商来说，这意味着测试结果更加可靠，从而加速产品上市。

·

·

·

Wi-Fi 7 与高速局域网：Wi-Fi 7（802.11be）引入了高达320 MHz的信道带宽和多链路协调技术，对测试信号源提出了新要求。SMW200A 的2 GHz瞬时带宽足以覆盖多个320 MHz信道，同时其多信号源同步能力可用于模拟Multi-Link Operation（MLO，多链路操作）中不同AP的同时发射信号。工程师可以用一台SMW200A产生多个相互独立又可控时延的WLAN信号流，测试Wi-Fi 7设备在复杂干扰环境下的吞吐和切换性能。而且，SMW200A优异的频响和平坦度保证即使在7 GHz频段，320 MHz宽信号的调制质量依然保持业界领先水平。

·

·

·

雷达目标模拟：在汽车和航空航天雷达领域，SMW200A 同样大显身手。配合 R&S 的 Pulse Sequencer 雷达信号生成软件，SMW200A 能够实时生成复杂的雷达回波场景。例如，在测试汽车毫米波雷达时，工程师可设定多个虚拟目标，每个目标具有不同的距离、速度和雷达截面积，SMW200A 将生成对应多普勒频移和时延的回波信号供雷达接收机测试。同时，它的多通道输出可以用于模拟目标的角度来波（AoA），通过在多天线间引入相应相位差，实现对雷达测向算法的验证。相比过去需要昂贵专用模拟器的做法，使用SMW200A让雷达HIL（Hardware-in-the-Loop）测试更加经济且灵活。值得一提的是，其支持的12 MPDW/s高速脉冲描述词流（PDW Streaming）选件，甚至可模拟高级的密集信号场景，满足电子战接收机的测试需求。

·

·

·

卫星链路与干扰测试：对于卫星通信尤其是新兴的低轨卫星互联网，SMW200A可发挥**“一机多用”的优势。一方面，它支持频率高达67 GHz 和2 GHz带宽，使其能够直接生成 Q/V 频段（例如47 GHz附近）卫星上下行链路的射频信号。这对新一代卫星收发组件（如相控阵天线、宽带变频器）的研发测试非常关键。另一方面，利用SMW200A的多信道输出，工程师可以同时模拟来自多颗卫星或多用户终端的信号，实现地面站抗干扰性能的验证。例如，在卫星地面站接收机测试中，一台SMW200A可以输出一路期望的下行信号，同时叠加几路干扰信号，干扰可以是其他卫星的邻频载波、宽带噪声甚至欺骗信号，而这些不同信号可以由同一设备相互独立地调制和控制**。这种能力极大地方便了卫星通信中复杂电磁环境的实验室仿真。更实用的是，当新标准（如卫星5G NTN）出现时，只需更新软件选件，SMW200A便可生成对应的波形，保护了测试投资。

·

小结：角色升级与战略意义

随着无线技术进入泛在互联和万物智联的新时代，测试测量领域的工具也在不断升级。信号发生器早已不再是只能输出简单波形的“信号盒子”，而是进化为能够重构真实通信环境的综合仿真平台。罗德与施瓦茨 SMW200A 正是这一趋势的典型代表。它将多通道、高保真信号生成与复杂信道/场景模拟融为一体，在功能上完成了信号源角色的飞跃——从提供测试信号，上升为提供测试场景。

对于研发工程师来说，SMW200A 意味着更少的设备、更简洁的测试配置，却能覆盖更多测试维度；意味着在实验室就能提前暴露产品在现实复杂环境中的问题，减少外场测试成本。对于管理者或测试规划者而言，SMW200A 则是一项战略级的投资：一台设备支持广泛的标准和应用，通过选件升级即可跟进行业演进，其高度集成还能降低测试链路的不确定性，提高测量一致性和效率。在5G/6G、卫星通信、新能源汽车雷达等新兴领域的研发竞赛中，拥有这样一台“王牌”信号源，无疑将让测试验证能力领先一筹。

综上，罗德与施瓦茨SMW200A 矢量信号发生器以顶尖的技术能力和全面的应用适配性，重新定义了信号源在现代通信测试中的地位。从满足当下，到拥抱未来，SMW200A 为工程师打开了一个能够自由定义信号的世界，也为企业夯实了研发创新的底气。

预告：下一期信号发生器系列内容展望

以上是信号发生器科普系列的首篇文章，我们聚焦了SMW200A这款当今市场上最流行的高端矢量信号源的能力与价值。那么矢量信号发生器其重要技术参数有哪些，以及这些参数如何体现仪器的信号生成精度、灵活性和在射频测试链路中的兼容性等。在下一期中，我们将深入探讨矢量信号发生器的主要技术参数详解，敬请期待！
