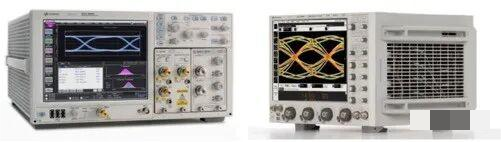

实时示波器VS 采样示波器

示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

实时示波器：

实时示波器也称为“单次”示波器，它在每个触发事件发生时捕获一个完整波形。它在一个连续记录中捕获大量的数据点。采样率决定采样间隔，存储器深度决定要显示的点数。

实时示波器可以根据数据本身的特征触发，通常是在输入波形的幅度达到某个阈值时发生触发。示波器开始将模拟波形异步转换为数字数据样点，转换速率与输入波形的数据速率无关。该转换速率称为采样率，通常来自内部时钟信号。示波器对振幅进行采样的值，将该值存储在存储器中，然后继续到下一个。

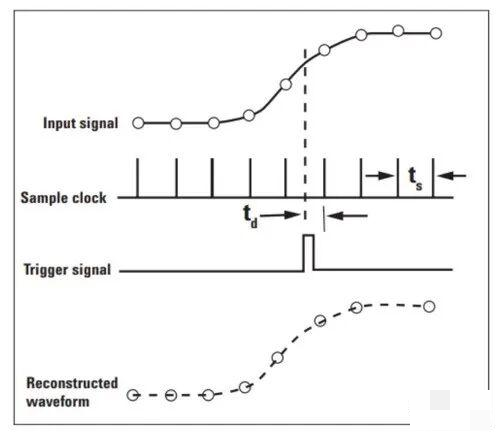

如下图所示。触发器的主要工作是提供水平传入数据的时间参考点

采样示波器：

采样示波器也称为等效时间采样示波器。采用取样技术将多次重复取样信号，即使是高频信号转换成模拟低频信号逐点进行显示，并且测量的带宽高。它只测量采样瞬间波形点的瞬时幅度。

与实时示波器不同的是，等效时间采样范围需要显式触发器才能操作，并且此触发器需要同步以及输入数据。通常，该触发器由用户提供，但在某些情况下可以使用硬件时钟恢复模块来获得触发。它只在每次触发时对输入信号进行一次采样。示波器在下一次触发时会增加一个小时延，然后进行下一次采样。想要获得的样本数量决定了重现波形所需要的波形周期数。测量带宽由采样头的频率响应决定。

采样工作如下：触发事件启动第一个样本，然后作用域重新准备并等待下一个触发事件。下一个触发器事件启动第二次采集，并在采样前添加精确的增量延迟第二个数据点。该增量延迟时间由时基设置和采样点的数量。这个过程如下图所示，重复进行，直到获得整个波形。
