如何使用频谱分析仪测量相位噪声

在现代电子通信、雷达、导航等众多领域，相位噪声是评估信号源质量的关键指标之一。相位噪声会影响信号的频谱纯度，对系统的性能产生重要影响。频谱分析仪作为一种广泛使用的测量仪器，能够有效地测量相位噪声。下面将详细阐述频谱分析仪测量相位噪声的原理、方法及注意事项。

一、相位噪声的基本概念在射频微波领域，我们通常用频率和功率来评价一个信号的质量。对于连续波信号（CW），比如晶振和信号发生器，我们会说频率是多少Hz，功率是多少dBm。相位噪声也是一个重要的指标，它定义为在某个工作频点附近一定频偏处的噪声功率谱密度与工作频点功率的比值。通常我们关心的是单边相位噪声，单位是dBc/Hz。

· 相位噪声对信号的影响是什么？

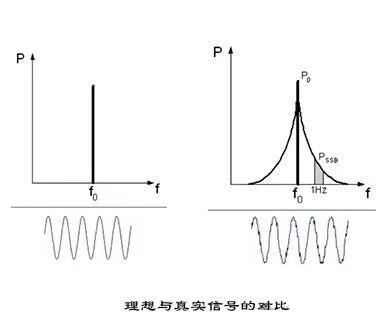

理想的连续波信号只有一根谱线，但实际信号由于受到各种因素的影响，如器件的热噪声、电源噪声等，会在载波频率附近产生一定宽度的噪声频谱。一个好的信号源或振荡器具有非常低的相位噪声，这意味着它输出的频谱纯度很高。这在整个系统中能保证更好的射频链路指标和性能。

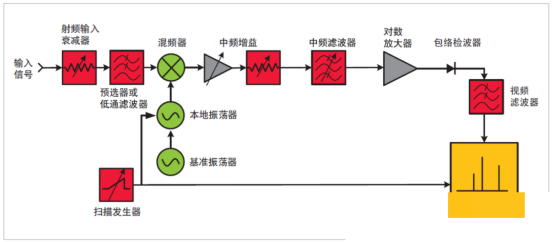

二、频谱分析仪测量相位噪声的原理频谱分析仪本质上是一种频域测量仪器，能够将输入信号分解为不同频率分量，并测量各频率分量的幅度。在测量相位噪声时，频谱分析仪利用了相位噪声与信号频谱之间的关系。当信号存在相位噪声时，其频谱不再是单一的谱线，而是在载波频率周围出现噪声边带。频谱分析仪通过测量这些噪声边带的功率谱密度，进而计算出相位噪声。具体来说，频谱分析仪通过混频器将输入信号与内部本振信号进行混频，将不同频率的信号变换到中频范围内，然后经过滤波、放大等处理后，由检波器检测出信号的幅度。在测量相位噪声时，频谱分析仪设置特定的分辨率带宽（RBW），对偏离载波一定频率处的噪声功率进行测量。通过多次测量不同偏移频率处的噪声功率，并结合载波功率的测量值，就可以计算出单边带功率谱密度L(f)，从而得到相位噪声。

三、频谱分析仪测量相位噪声的方法

首先我们设置被测信号的频率和功率以及频谱分析仪的中心频率和扫描宽度，例如被测信号是1GHz，我们就设置中心频率为1GHz，扫描宽度为50kHz。

设置频谱分析仪的检波方式为采样，设置迹线为平均，平均数默认100即可。设置分辨率RBW为100Hz，VBW通常设置为RBW的1/3到1/10。点击峰值PEAK搜索到峰值，然后设置光标Marker，设置目标差值，比如20kHz。最后选择功能键Marker function，选择Marker Noise。频谱分析仪将自动计算出噪声
