示波器测量的是什么？

大多数消费品都包含电子电路或元件，示波器贯穿产品设计全过程，用于测试这些元件。但示波器究竟是什么？它测量的是什么？

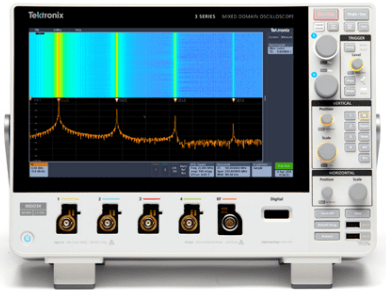

示波器，以前称为示波图（俗称示波器、示波器或O型示波器），是一种以图形方式显示电信号并展示这些信号随时间变化的仪器。工程师使用示波器来测量电现象，并快速测试、验证和调试电路设计。示波器的主要功能是测量电压波。这些波形显示在图表上，该图表可以提供关于信号的许多信息，例如：

·信号的时间和电压值。

·振荡信号的频率。

·信号所代表的电路“活动部件”。

·信号中某一特定部分相对于其他部分出现的频率。

·故障元件是否导致信号失真。

·信号中直流电(DC) 和交流电 (AC) 的比例分别是多少？

·信号中噪声占多大比例？噪声是否随时间变化？

从最基本的层面来说，示波器上显示的图形显示了信号如何随时间变化，其中电压在Y 轴上垂直显示，时间在 X 轴上水平表示。

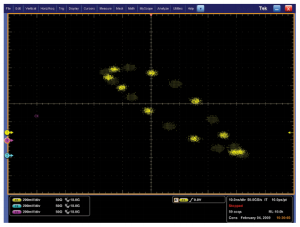

示波器显示屏上信号的强度或亮度有时被称为Z 轴。在数字荧光示波器(DPO) 上，Z 轴可以通过显示屏的颜色分级来表示。

有关信号重建、信号完整性和波形测量的更多信息，请阅读示波器基础知识。

示波器测量的是什么？

示波器虽然主要用于测量电压，但也能检测和测量多种其他信号，包括：

当前的

用示波器测量电流的方法有几种；一种方法是测量分流电阻上的电压降。另一种方法是直接使用电流探头。

声音

可以用示波器测量声音。你需要一个传感器（将音频信号“转换”成电压），然后将其连接到示波器的一个通道。之后，示波器会将信号显示为电压随时间变化的曲线。

电容

虽然示波器不能直接测量电容，但它可以用来测量时间常数，以便使用任意函数发生器找到电气系统或元件的实际电容。

直流电压

大多数现代示波器都提供自动测量直流电压的功能。不过，你也可以通过“数”垂直刻度线并乘以每格电压值来手动测量直流电压。

频率

与直流电压类似，大多数现代示波器都能自动测量频率。但是，也可以手动计算频率：先计算信号的周期（使用光标或水平十字线），然后用1 除以周期，即可得到频率。请阅读更多关于如何使用示波器测量频率的内容。

电感

如果没有LCR表，可以用示波器和函数发生器测量电感。这是一种简单的测量方法，不确定度为3%到5%。

为您的应用找到合适的示波器

并非所有示波器都性能相同。因此，在决定购买哪款示波器之前，了解您的项目需求以及您可能需要的示波器类型至关重要，这样才能获得最高效、最精确的测量结果。

在选择示波器时，需要考虑诸多因素，包括带宽、上升时间、采样率、通道密度和兼容探头。阅读我们的示波器选购指南，或浏览我们全系列的示波器产品，找到适合您应用的理想之选。
