谈谈射频领域中的相位噪声

　　相位噪声是什么?

　　想象你有一个完美的正弦波时钟信号，它的频率永远不变，波形永远规则。但在现实中，任何振荡器(比如晶振、PLL)的输出都会有一些微小的"抖动"—— 频率和相位会围绕理想值随机波动。相位噪声就是这些相位抖动的频域表现。它描述的是：在理想载波频率附近，有多少"能量泄漏"到了旁边的频率上。

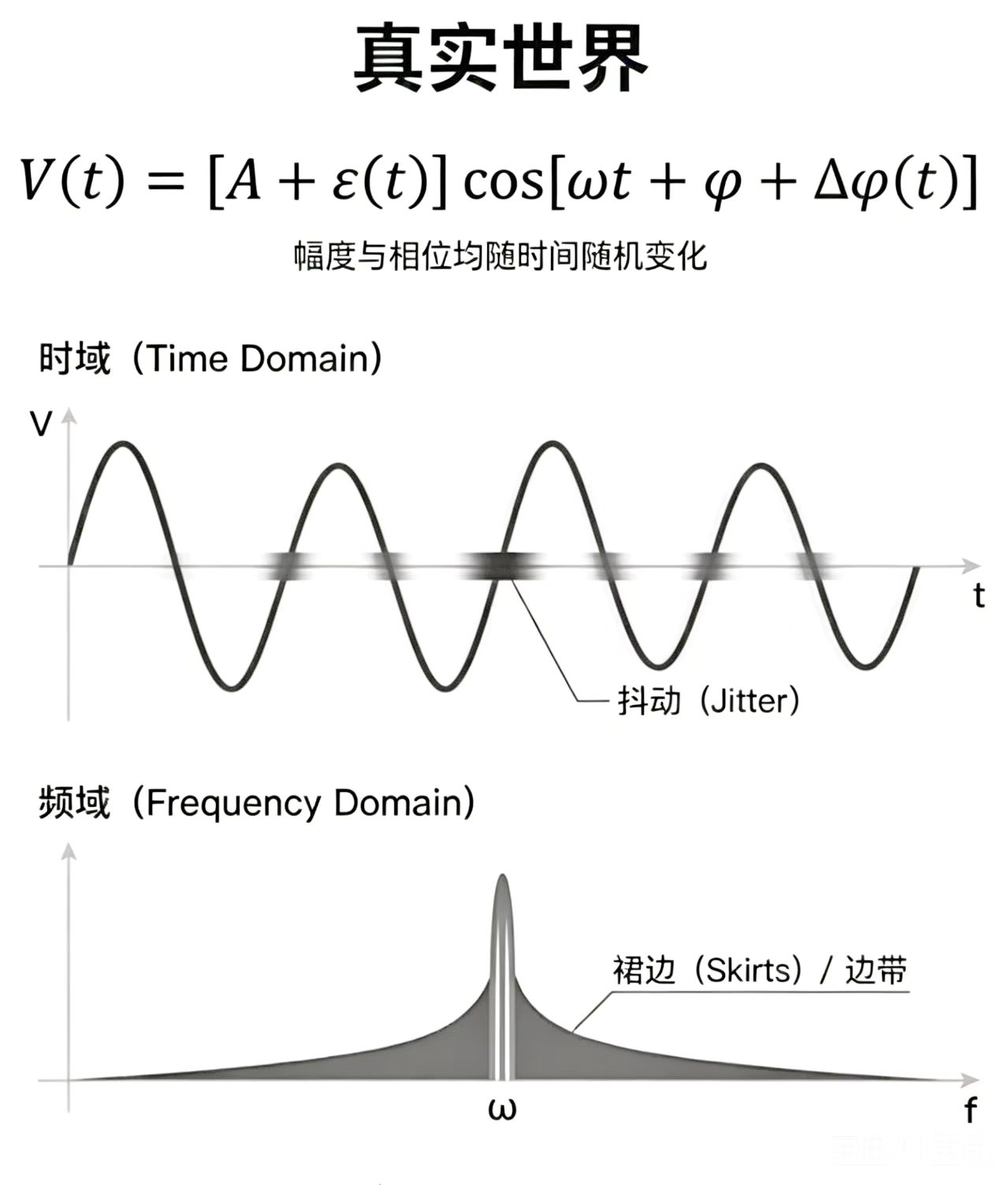

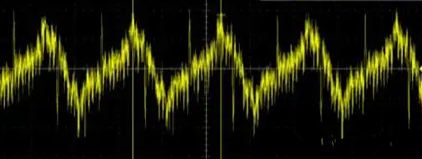

　　然而现实世界总是充满各种不理想，在实际的电子元器件工作过程当中，总是会携带着这种或那种不同的噪声，这对我们正常的传输信号会带来不同程度的影响。就比如我们的正弦波波形，在真实世界中会出现如下图的抖动，晶体振荡器所产生的信号，有时候慢一点，有时候会快一点。

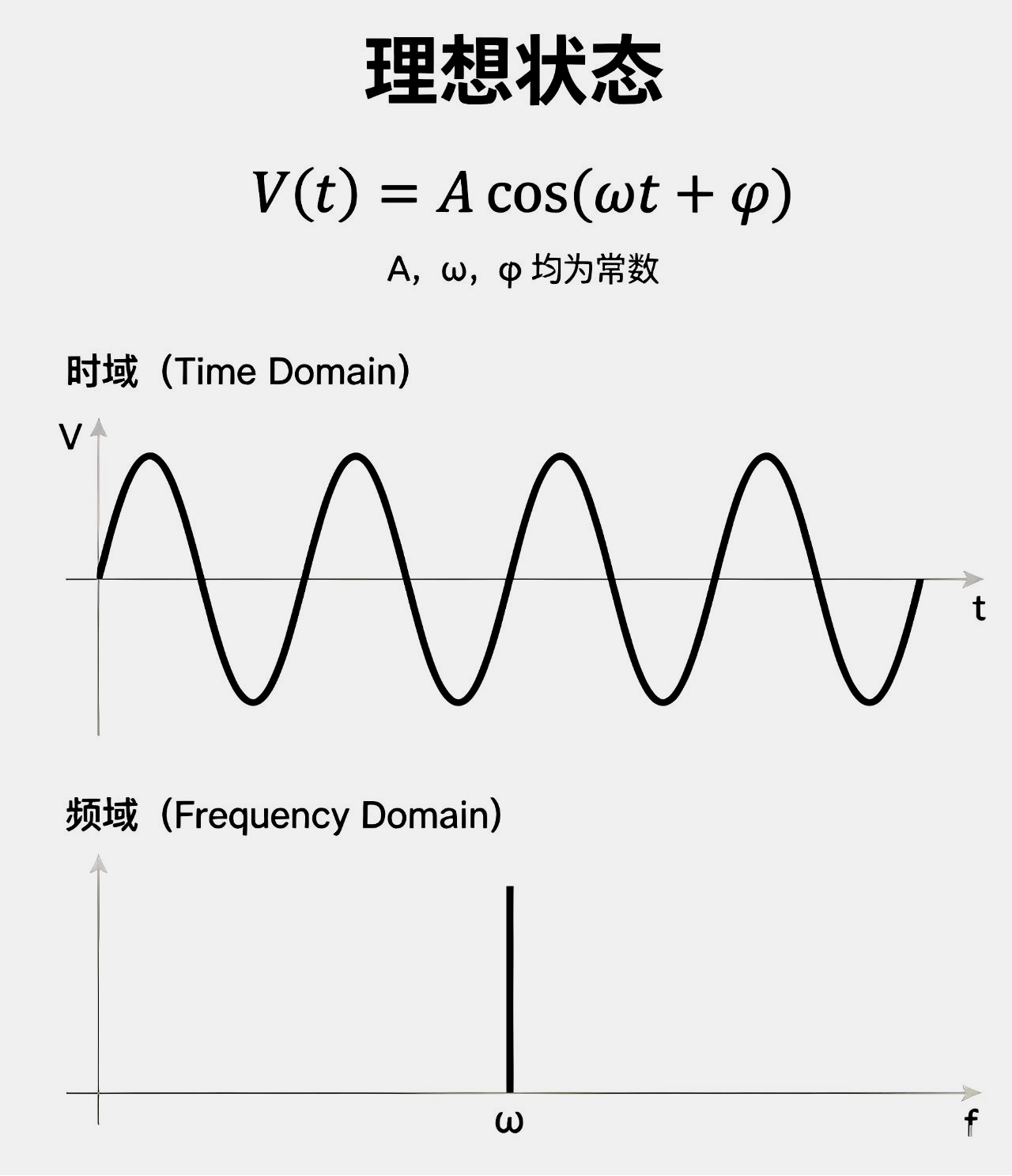

　　理想的信号是一条笔直的纯净谱线，实际信号左右两边拖着杂乱的小毛刺，这一片杂散就是相位噪声。它可是衡量射频信号纯净度、频率稳定度的核心指标。

　　为什么要关心它?

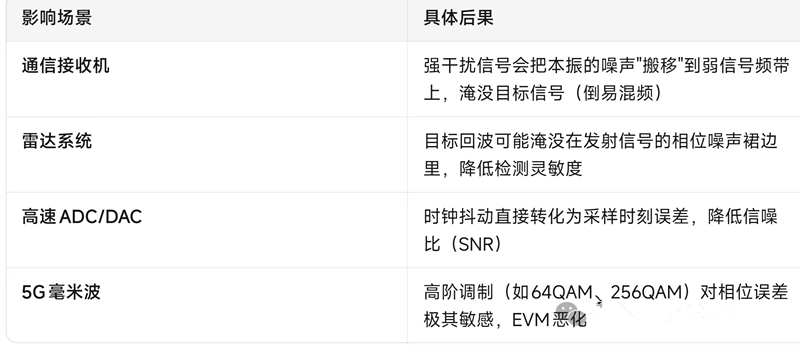

　　相位噪声是射频系统的"隐形杀手"：

　　怎么量化它?

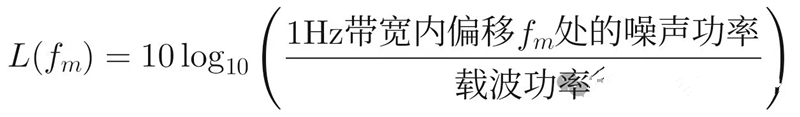

　　最常用的指标是 SSB Phase Noise(单边带相位噪声)，单位是 dBc/Hz：

　　简单说：在偏离载波 f_m Hz 处，1Hz带宽内的噪声功率比载波低多少dB。

　　典型规格举例：

　　普通晶振 @ 10MHz：-150 dBc/Hz @ 1kHz 偏移

　　高端PLL @ 10GHz：-100 dBc/Hz @ 100kHz 偏移

　　相位噪声从哪来?

　　振荡器里的噪声源主要有几类：

　　1. 热噪声(白噪声基底)——电阻、晶体管的本底噪声

　　2. 闪烁噪声(1/f噪声)——低频段相位噪声的主要来源，半导体器件的"老毛病"

　　3. 电源噪声、衬底耦合——外部干扰

　　4. VCO调谐灵敏度(KVCO)——调谐电压上的微小噪声会被放大为相位噪声

　　下面用一个振荡器相位噪声经典解析模型描述：

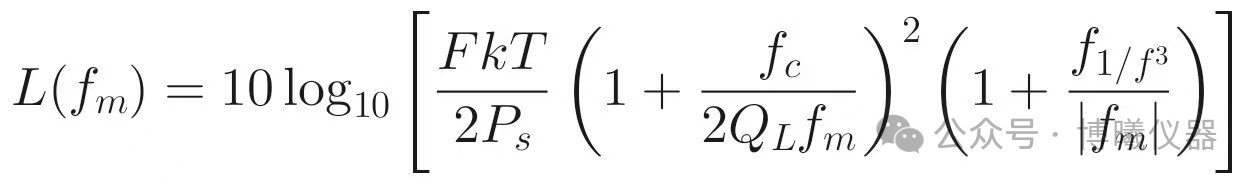

　　Leeson公式把相位噪声分成了三个区域：

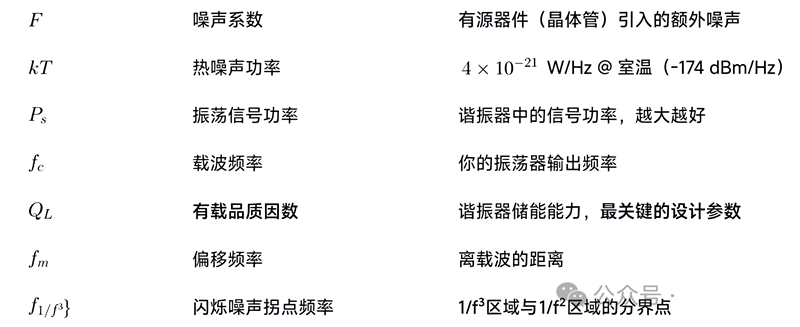

　　以下是公式拆解说明：

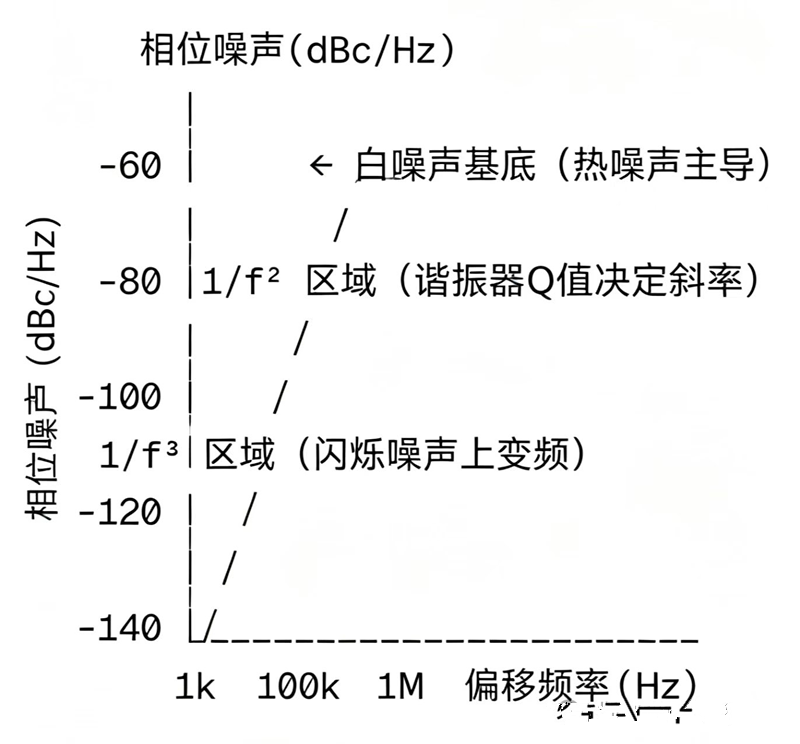

　　这三个区域的直观理解图如下：

　　1/f³ 区(近端)：闪烁噪声上变频，斜率 -30 dB/dec

　　1/f² 区(中端)：谐振器有限Q值导致，斜率 -20 dB/dec

　　白噪声区(远端)：热噪声基底，平坦

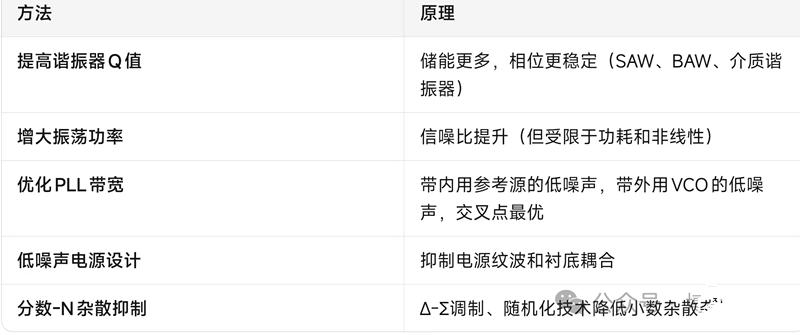

　　怎么降低相位噪声?

　　一句话总结

　　相位噪声 = 振荡器"不够稳"的频域指纹。它决定了你能不能把较弱的信号从强干扰旁边"抠"出来，也决定了你的通信能跑多快、雷达能看多远。
