噪声系数的定义及其测量方法
噪声系数的定义
噪声系数(Noise Figure, NF)是衡量射频与微波接收系统性能的核心指标,直接决定了系统的灵敏度与通信链路预算。随着5G/6G、卫生通信及量子测量等前沿领域对低噪声器件需求的日益增长,噪声系数的精确测量已经成为研发和生产环节的关键技术。
噪声系数F的严格定义为:器件输入端信噪比与输出信噪比的比值。公式如下:

由于电子因热运动所产生的热噪声存在任何电子系统中,它作为最基本的噪声干扰研究对象,因其概率密度函数满足正太分布统计特征与功率谱密度为一与频率无关的常数,也被成为高斯白噪声。理论研究表明,电阻R在频带宽度B(Hz)内产生的热噪声功率为:N=kBT,式中T为环境开氏温度,k为玻尔兹曼常数(1.38×10−23J/K)。
噪声因子为器件或系统的输入与输出信噪比之比。很显然,噪声因子表征了信号经过器件后信噪比的恶化程度。
噪声因子(F)和噪声系数(NF)均是无单位物理量,噪声因子以线性方式表示,而噪声系数则以对数形式表示。即
式中Ni为T0=290K温度下对应的噪声输入功率,N0为总输入噪声功率,Na为器件本身引入的输出噪声功率,G为器件增益,Te为等效噪声温度。
几种测量噪声系数的方法
一、增益法(Gain Method)
这是一种简单的测试方法,测试精度不如Y因子法,但是在某些测试场合,比如只有频谱仪而没有噪声源,且待测件具有非常高的增益时,就可以使用增益法测试噪声系数。

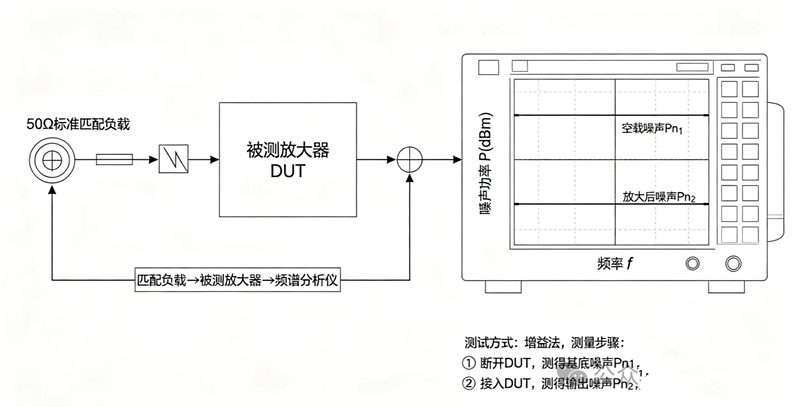

增益法测试噪声系数的连接示意图如下图所示,测试思路为:DUT输入端端接50Ω负载,在频谱仪上测得的噪声功率被认为是DUT本身输出的功率,然后根据DUT的增益计算出其噪声系数。这种方法并没有从测试结果中消除频谱仪本身的噪声带来的影响,所以精度有限。

NF(dB)=Pn2-Pn1-G
“增益法”是基于前面给出的噪声因数的定义,要求DUT的增益是已知的。假设DUT的增益为G,其噪声因子为F,对应的噪声系数为NF。在T0温度下,DUT输出的噪声功率为N0=kBT0A∙G∙F,使用对数表示则为
N0(dBm)= −174dBm/Hz+10log(B)+G(dB)+NF
频谱仪需要配置前置预放大器,以降低自身的噪声系数。同时,要求DUT的增益尽量高,且其噪声系数不能太小。此时,使用增益法测试噪声系数才具有比较高的准确性。
二、Y因子法(Y-Factor Method)

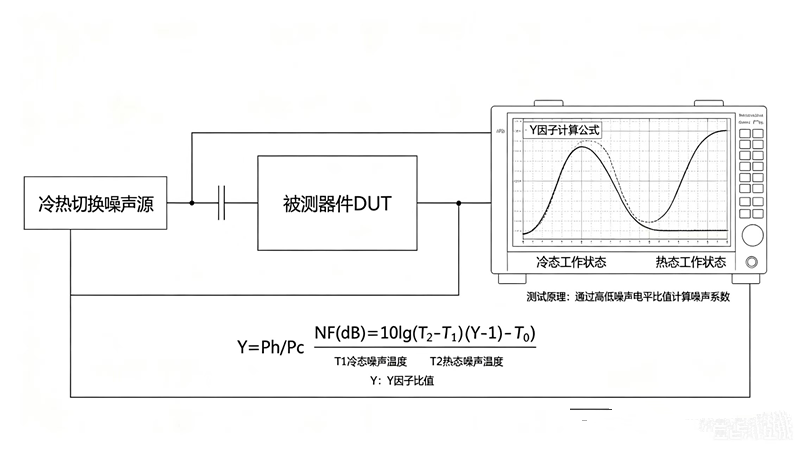

Y因子法(Y-Factor Method)是当前商用噪声系数分析仪和频谱分析仪采用最广泛的测量技术,其基于两次已知噪声功率输入下的输出响应差异来解算被测器件(DUT)的噪声特。
测试噪声系数需要使用频谱仪或噪声系数分析仪和噪声源,其与增益法的主要区别在于,能够从测试结果中去除频谱仪本身噪声系数对测试引入的影响。公式如下:

其中 Y=Nhot /Ncold (输出功率比),T0=290K。

噪声源用于为待测件提供噪声功率,具有On 和Off 两个状态,分别对应不同的等效噪声温度。频谱仪通过Noise Source Control(+28V)接口控制噪声源的开、关状态。 噪声源除具有一定的工作频率外,还有一个非常重要的指标——ENR(超噪比),表征产生噪声功率的能力。通过测试Y 因子,再通过已知噪声源的ENR,可测得待测器件的噪声系数。
以下是Y因子法的标准实施包含校准与测量两个关键步骤:
步骤一:校准(Calibration)
▪ 将噪声源直接连接至测量仪器(如噪声系数分析仪或频谱分析仪)输入端
▪ 分别测量噪声源关闭时的功率
和开启时的功率
▪ 计算仪器自身的Y因子 Y2 和噪声温度 T2:

▪ 仪器将噪声系数与增益显示归一化为 0dB,为后续DUT测量建立基准
步骤二:DUT测量
▪ 将被测器件插入噪声源与仪器之间,形成"DUT + 仪器"的级联系统
▪ 重复测量噪声源关闭/开启时的功率
和
▪ 计算级联系统的Y因子 Y12 和噪声温度 T12:

▪ 增益计算:

▪ 二级修正(Second Stage Correction): 利用Friis公式的变形,从级联噪声温度中剥离仪器自身贡献,得到DUT的真实噪声温度:

最终通过 F = 1 + T1/T0 转换为噪声系数。
三、矢量网络分析仪法
常见的矢量网络分析仪来进行噪声系数的方法有冷源法(直接噪声法)和双检波器法。

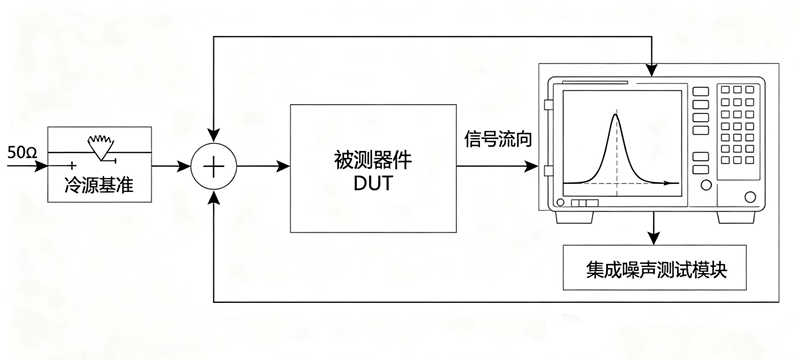

1. 冷源法(直接噪声法)
只要放大器是线性的,其输出功率与输入噪声的关系图就会是一条直线。低噪声放大器 (LNA) 用于放大那些远离放大器压缩区域的低电平信号,因而线性度可作为放大器的假定条件。

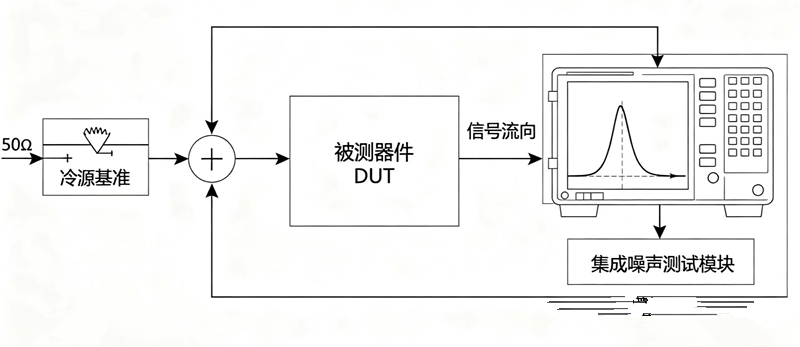

冷源法的技术在概念上是很简单的,被测器件的输入端始终在室温 (所谓的“冷”负载) 温度,只做噪声功率的测量,测量得到的噪声是被放大了的输入噪声再加上放大器或变频器所贡献的噪声。如果可以非常精确地知道放大器的增益 (或变频器的变频增益),那么就可以从测量结果中把被放大的输入噪声去掉,只留下由被测器件产生的噪声, 由此就可以计算出噪声系数。
通过网络分析仪可以单独测量被测器件的增益而得到这条直线的斜率,接下来只需要做一次功率的测量就可以确定这条直线和 Y 轴的交点,从而确定该直线在图中的位置,这样就可以从中推演出被测器件的噪声系数。
为了能够在冷源法测量中得到很精确的测量结果,必须要在非常精密的程度上知道被测器件的增益。矢量网络分析仪使用 2 端口矢量误差校准技术和其它先进的校准方法可以达到冷源测量法所需要的精度等级,因此,冷源法是非常适合于用矢量网络分析仪测量噪声系数的。
和使用 Y 因子法测量噪声系数的方法一样,冷源法也需要一个校准步骤来表征仪表内噪声测量接收机的噪声系数和增益,这一步骤需要一个噪声源来完成; 或者也可以使用一个功率计做扫频测量来获得接收机的有效噪声带宽。这里需要注意的是,冷源法测量中所使用的噪声源或功率计只是在校准时才用到,校准之后再对被测器件进行测试时就不需要了。
2. 双检波法(Two-Detector Method)
双检波法是一种基于功率检波的冷/热态测量技术,其核心是通过比较放大器在两种不同输入噪声功率状态下的输出,消除系统增益不确定性的影响。
传统Y因子法需要精确知道系统增益 G,但双检波法的优势在于:
检波器1(输入端):测量或参考输入噪声功率
检波器2(输出端):测量输出噪声功率
通过比值测量自动消除增益 G 的影响,因为两个检波器测量的是同一信号链的不同节点。

总结
噪声系数测试是射频与微波工程的基础且关键的测量技术。尤其以Y因子法测试显得尤为突出。Y 因子法凭借其物理概念清晰、操作标准化程度高、与商用仪器深度集成等优势,仍是当前工业界与学术界的主流选择。
冷源法在毫米波与太赫兹频段展现出不可替代的优势。测量精度的提升依赖于对误差源的深入理解、精确的校准技术以及仪器性能的持续优化。面向6G通信、射电天文及量子技术等前沿领域,噪声系数测量技术将向更高频率、更低不确定度及智能化方向演进,为电子系统的极限性能探索提供坚实的计量基础。
增益法是一种经济实用的噪声系数测量方法,其核心优势在于不需要昂贵的校准噪声源,仅需频谱仪和信号源即可完成。但其精度受限于频谱仪本底噪声和增益测量精度,最适合高增益系统或噪声系数较大的器件。
双检波法通过在网络分析仪的输入和输出端同时进行功率检波,利用冷/热两种噪声状态的功率比值(Y因子)来计算噪声系数。这种方法巧妙地避免了绝对功率测量和增益精确标定的困难,结合网络分析仪的矢量误差修正能力,成为现代微波放大器噪声系数测量的标准方法。
