你的光功率计读数为什么总是不准？
你的光功率计读数为什么总是不准？
你接好光路，打开功率计，盯着屏幕上那个数字——比预期低了 15%。
检查了一遍：光纤连接器没松，端面刚擦过，激光驱动电流没变。换了一台功率计，数字又不一样了。
你开始怀疑是不是功率计坏了，或者激光器在衰减。
但很可能，这两台功率计都没问题，激光器也没问题——问题出在你对"光功率计读数"这件事的理解上。

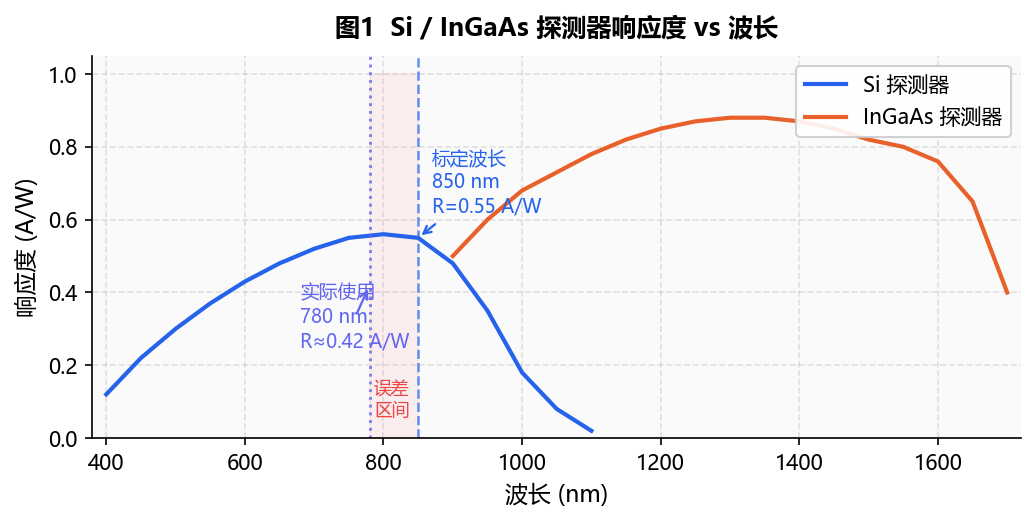

1、探测器响应度的波长依赖性
光功率计的核心是光电探测器——最常见的是硅（Si）和铟镓砷（InGaAs）两种材料。每种探测器对不同波长的光转换效率不同，这个特性叫响应度（Responsivity），单位是 A/W。
关键问题：功率计出厂时，只在某个标定波长下做过校准。你使用时如果波长不同，功率计仍按标定波长的响应度换算，给你一个"错误但自信"的读数。
举例：一台 Si 探测器功率计在 850 nm 下响应度为 0.55 A/W，但你用在 780 nm，响应度实际只有约 0.42 A/W——读数将比真实值高出约 31%。
正确做法：使用前确认功率计波长设置与实际激光波长一致；跨波段使用时查阅响应度曲线手动修正。
2、光斑尺寸与探测器有效面积
探测器有效面积有限（通常约 φ9.5 mm），两种典型错误：
01光斑溢出
光斑超出有效面积，部分能量照在遮光罩上直接丢失。读数偏低，且完全看不出来。
02光斑过小
探测器中心与边缘响应度不均匀。光斑极小时，移动 1 mm 读数可变化 3%~8%。
工程建议：探测器前加漫射片或积分球入口，将光斑均匀化后再探测，可显著消除空间响应不均匀误差。
3、偏振依赖性——最容易被忽视
探测器表面增透膜（AR coating）对 s/p 偏振的透射率不同，导致同样功率的线偏振光以不同方向入射，读数可相差 3%~7%。
什么情况下会踩坑：使用保偏光纤出射的线偏振光直接测量；旋转光纤连接器后发现读数轻微变化；换了不同批次的连接器，读数对不上。
解决方案：在探测器前加旋转漫射片或积分球，将线偏振光转为空间均匀的非偏振光后再测量。

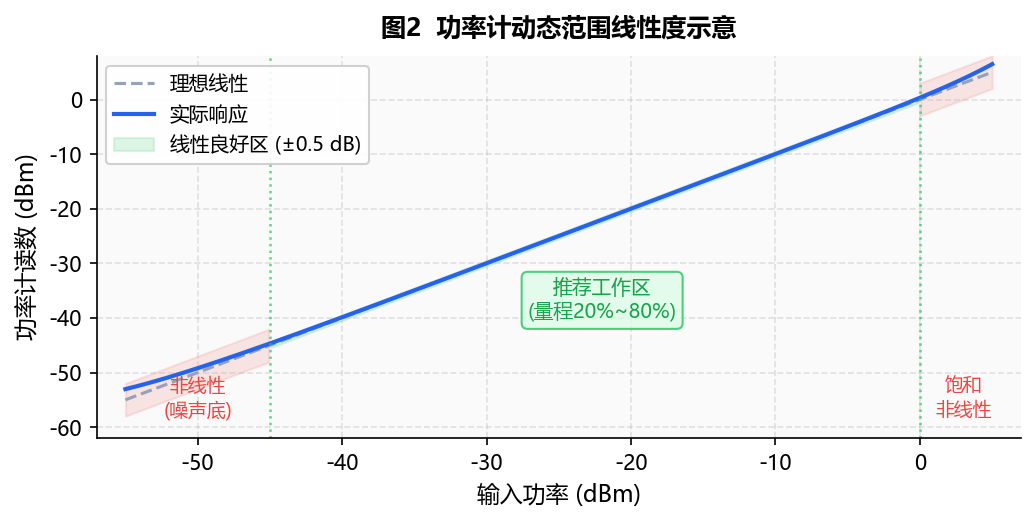

4、动态范围边界效应
每台功率计的动态范围（如 -50 dBm 到 +3 dBm）在量程两端线性度最差：接近上限时探测器饱和，读数偏低；接近下限时信噪比恶化，随机误差增大。
建议：工作在量程上限的 20%~80% 之间，这是线性响应最准确的区间。不要追求"接近满偏"。
5、工程排查清单
步骤
检查项
快速判断方法
1
波长设置是否与实际一致
对比功率计显示波长与激光器标称波长
2
光斑是否溢出探测器
目视检查，或换大口径探测器对比
3
是否在动态范围中间区工作
加已知衰减器验证线性度
4
偏振是否影响读数
旋转光纤连接器，观察读数是否变化
5
探测器表面是否清洁
用专用擦镜纸清洁后重测对比
核心结论
光功率计读数不准，90% 的情况不是仪器坏了，而是：
· 波长未校准→ 系统性偏差，可高达 30%
· 光斑匹配问题→ 溢出或空间响应不均，可差 5%~15%
· 偏振依赖性→ 精密测量中不可忽略，可差 3%~7%
· 动态范围边界→ 非线性区工作，读数失真
下次拿到一个"不正常"的读数，先别急着换仪器——花两分钟过一遍这四条，答案通常就在里面。
