以前读书的时候实验室是有一台R&S的频谱分析仪的，但是当时的知识体量不够。对其中的原理几乎不知，从来也没用过。

　　但是我有注意到外壳上的频率标的范围是xxkHz-xxGHz，低频探测范围比下面这台10Hz~7GHz频率范围还要高。

　　Part 02

　　什么原因是从kHz起步的?

　　今天看到一些资料，讲基础原理的，里面有提到拿出来一起看看：

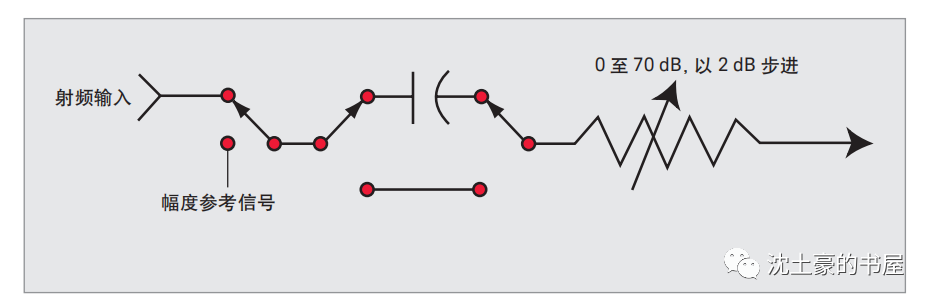

　　输入端靠近前面有个射频输入衰减器，示意图是这样的：

　　仪器厂商解释：其中隔直电容是用来防止分析仪因直流信号或信号的直流偏置而被损坏，不过它会对低频信号产生衰减，并使一些频谱仪的最低可用起始频率增加至 9 kHz、100 kHz 或10 MHz。

　　这个和DC BLOCK，示波器交流耦合，一模一样的，都是在输入端电容的效应，不是理想的BLOCK掉频率为“0”的信号，而是连带“0”往上的一点点，也一起block掉了。以前两篇文章有提到过，

　　DC block在电源测试的低频阻碍作用

　　示波器交流耦合的陷阱

　　Part 03

　　很可惜的是以目前的知识体量，依旧不能看懂频谱分析仪，只大概知道目前有2种，传统和数字化的频谱分析仪。

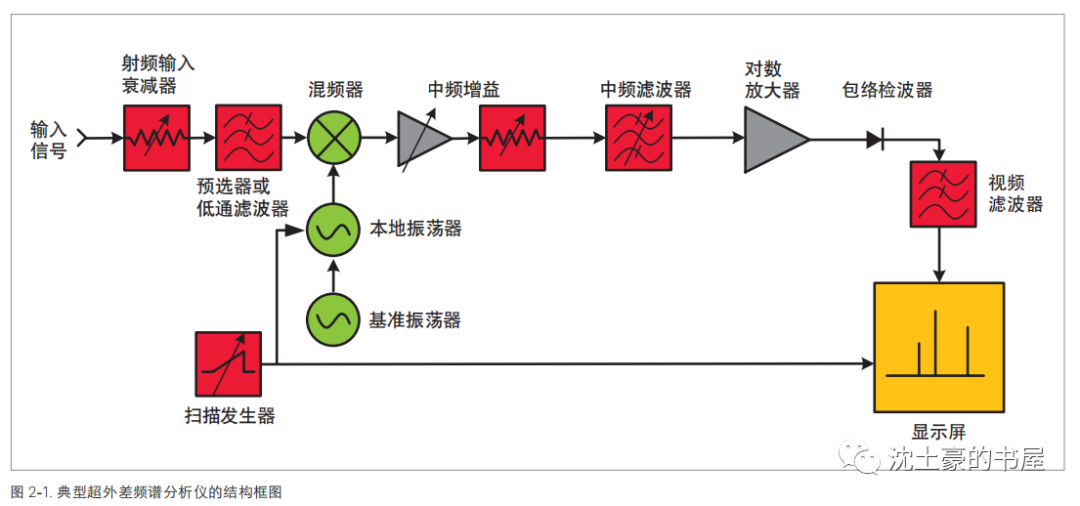

　　传统的，大概是把“输入信号”和“本振信号”，混频，进行频谱搬移，搬移到仪器所设置的滤波器，再提取振幅。

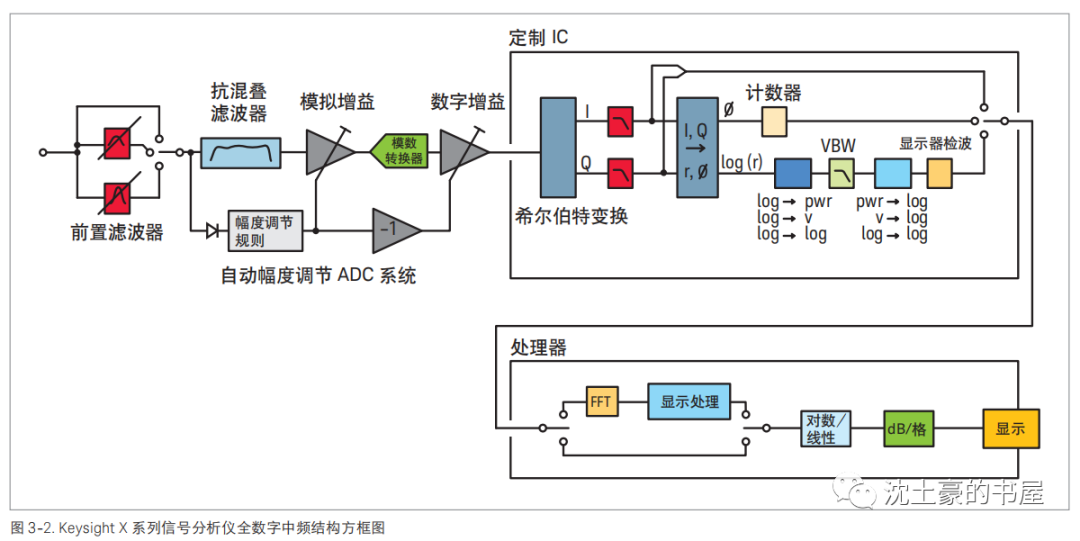

　　最新的，似乎这些混频器件，没有了，全部是数字化的，仅仅保留了analog前端，全部离散化以后进行数字信号处理。

　　看懂上面的需要哪些知识做支撑?

　　我想是信号与系统的物理概念，射频与微波电路的知识。

　　可以确认的是我目前还是看不懂，时代在发展知识体量越来愈大，以后的技术只能管中窥豹。
