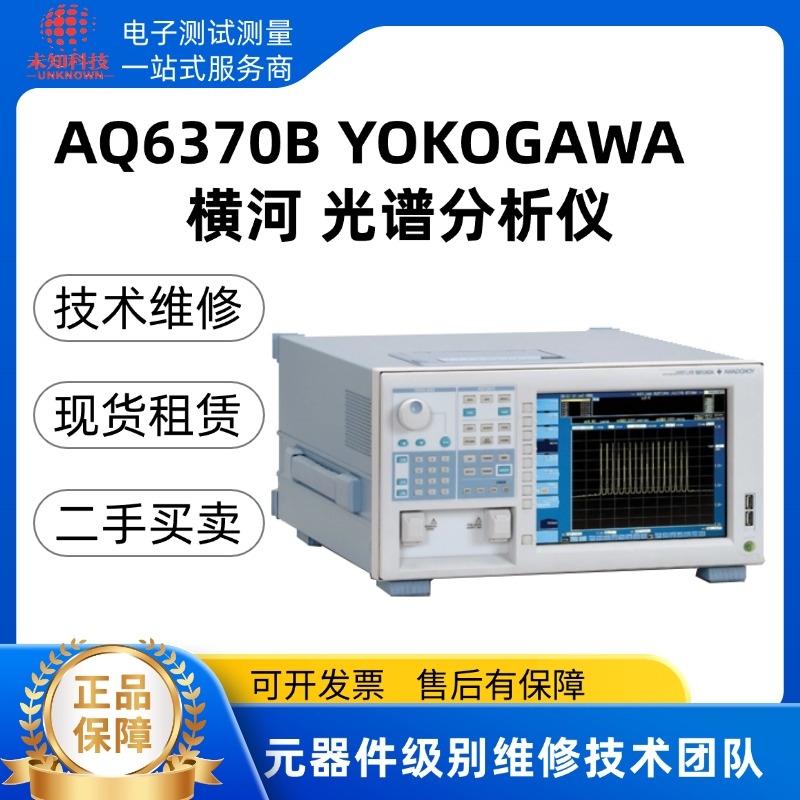

AQ6370B光谱分析仪：产品参数、核心特点与应用领域详解

　　在光通信与光子学测试领域，光谱分析仪是不可或缺的核心工具。AQ6370B作为一款高性能光谱分析仪，凭借其专业的光学性能和灵活的测试能力，曾广泛应用于DWDM系统测试、光器件评估及科研领域。本文将详细解析AQ6370B的产品参数、核心特点及典型应用，帮助您全面了解这款经典仪器。

　　核心产品参数一览

　　参数类别具体指标

　　波长范围：600 nm 至 1700 nm

　　波长精度：±0.02 nm

　　波长分辨率：0.02 nm(最高)

　　动态范围：70 dB(峰值±0.4 nm处，典型值)

　　功率测量范围：+20 dBm 至 -90 dBm

　　功率精度：未明确标注(参考同类产品为±0.3 dB量级)

　　多模光纤支持：支持GI 62.5/125 μm多模光纤

　　输入结构：自由空间输入(Free Space Input)

　　通信接口：GP-IB、RS-232C、以太网(10/100Base)

　　核心产品特点

　　1. 高性能光学指标：高分辨率与宽动态范围

　　AQ6370B采用新开发的高性能单色镜，实现了0.02 nm的高波长分辨率和70 dB的宽动态范围。这一组合使其能够清晰分离间隔极近的光谱信号，在50 GHz间隔的DWDM传输系统OSNR测量中表现良好。

　　2. 宽测量范围：从微弱信号到高功率光源

　　功率范围：+20 dBm至-90 dBm——既能直接测量光放大器、拉曼泵浦激光器等高功率光源，也能捕捉激光芯片早期开发阶段的微弱信号。

　　波长范围：600 nm至1700 nm——不仅覆盖电信波长(C+L波段)，还涵盖可见光波段，适用于家用电器、医疗、工业材料等领域。

　　7种灵敏度设置可根据测试应用和速度要求灵活选择，对应灵敏度从-60 dBm至-90 dBm，约5 dB步进。

　　3. 多模光纤测试能力与自由空间输入

　　AQ6370B采用自由空间输入结构，可直接处理GI 62.5/125 μm多模光纤，适用于GE-PON等高速以太网测试。

　　该设计的附加优势包括：

　　测量重复性优异——输入连接器的插入损耗变化更小;

　　无物理接触——连接光纤时不会损伤端面。

　　4. 脉冲光测量功能

　　支持PEAK HOLD模式和外部触发同步，能够准确捕捉脉冲信号的峰值功率。这一功能在电信系统传输环路测试和激光芯片早期开发的低功率测量中至关重要。

　　5. 高效自动化测试与数据交互

　　配备GP-IB、RS-232C和以太网接口，支持与外部PC连接构建自动测试系统。内置宏程序功能可编写简单的自动测试程序，并兼容AQ6317指令集，便于代码迁移。

　　典型应用领域

　　AQ6370B凭借其宽波长覆盖、高灵敏度和丰富的内置分析功能，在以下领域得到广泛应用：

　　1. DWDM传输系统测试

　　OSNR(光信噪比)测量——50 GHz间隔DWDM信号的精确分析

　　WDM通道分析——支持最多1024个通道的峰值波长、功率和OSNR同步分析.

　　2.光放大器(EDFA)评估

　　增益与噪声系数(NF)测量——采用ASE插值法和曲线拟合技术

　　多波长源EDFA评估——同时测试最多1024个复用信道.

　　3.光有源器件测试

　　激光二极管(LD)——DFB-LD、FP-LD(VCSEL)的光谱特性评估

　　光收发器——中心波长与光谱宽度测量(可与BERT配合)

　　LED——光谱分布分析

　　4. 光无源器件测试

　　光纤布拉格光栅(FBG)——反射/透射光谱分析

　　滤波器、AWG、WSS、ROADM——波长特性测量

　　5. 科研与教学

　　可见光至近红外波段的光谱分析

　　光纤光栅传感实验的光谱检测

　　重要提醒

　　AQ6370B已于2010年12月15日正式停产(Discontinued)如需全新仪器，建议关注替代型号;如考虑二手或租赁设备，请务必确认其校准状态和售后支持能力。

　　AQ6370B横河Yokogawa光谱分析仪 维修/销售/租赁/计量/置换/转租

　　总结：AQ6370B是一款在光通信鼎盛时期推出的高性能光谱分析仪，其0.02 nm分辨率、70 dB动态范围和+20 dBm至-90 dBm的宽功率范围，使其在DWDM测试、EDFA评估和光器件研发中表现良好。尽管已停产多年，其在二手市场中仍具一定参考价值。选购或使用时，需结合具体测试需求和设备状态综合评估。
