E5071C网络分析仪通过其内置的时域分析功能，可以实现高精度的TDR测量，用于定位传输线(如电缆、PCB走线)中的阻抗不连续点(如开路、短路)并评估其特性阻抗。以下是基于官方指南和最佳实践的详细操作教程。

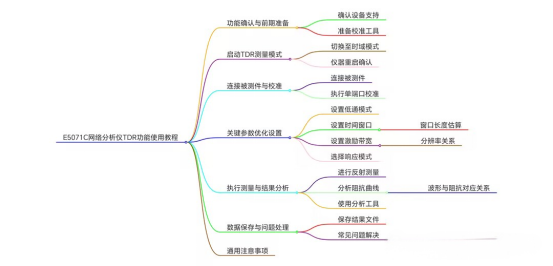

　　一、 功能确认与前期准备

　　1. 确认设备支持：首先需确认您的E5071C已启用时域分析选件(例如Option 002等)，该选件支持频域到时域转换(IFT)，这是进行TDR测量的基础。

　　2. 准备校准工具：TDR测量的准确性高度依赖于校准。您需要准备合适的校准套件，例如同轴机械校准套件(如85033E、85052D)或更便捷的电子校准模块(如N755xA系列、N443xB系列)。校准前，请根据被测件(DUT)的频率范围选好仪器的起始和终止频率。

　　二、 启动TDR测量模式

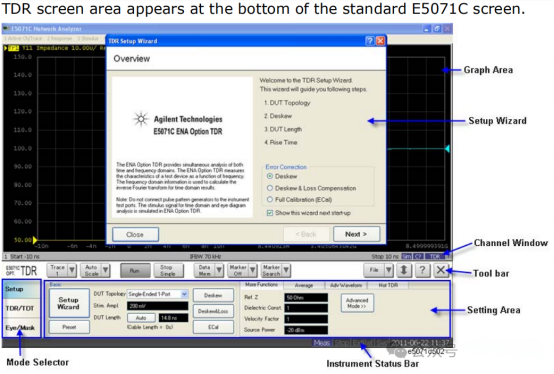

　　1. 切换至时域模式：开机后，按下前面板的 【Analysis】 按键，在菜单中找到 【TDR】 或 【Time Domain】 选项，将其从“OFF”设置为“ON”。

　　2. 仪器重启：切换模式时，仪器会提示软件将重启以改变状态，选择 “Yes” 确认。重启后，仪器将进入TDR功能主界面或设置向导界面。

　　三、 连接被测件与校准

　　1. 连接被测件(DUT)：使用同轴电缆将DUT(如一段电缆或PCB走线)连接到网络分析仪的Port 1端口。DUT的末端根据测试需求进行端接，可以是开路、短路或连接一个匹配负载(如50Ω)。

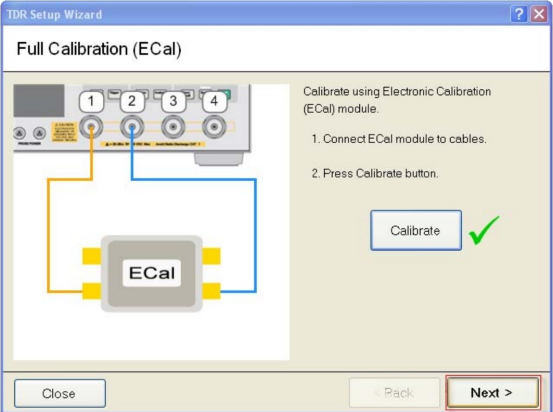

　　2. 执行校准：这是确保测量精度的关键步骤。

　　* 进入校准向导：在TDR界面，通常可以通过 【Setup Wizard】 或 【Options】 进入校准配置页面。

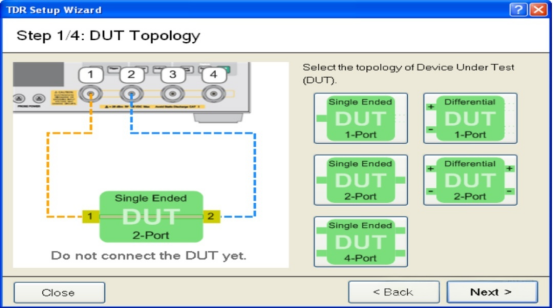

　　* 选择校准类型：根据DUT类型(单端/差分)和端口数量进行选择。以单端2端口校准为例，如果只有一套校准件，需要分别将Short(短路)、Open(开路)、Load(负载)标准件连接到Port 1和Port 2，并依次点击完成校准操作。

　　* 完成校准：所有校准项完成后，务必点击“Done”或“OK”保存校准数据。校准完成后，在史密斯圆图上，用50Ω负载连接时应显示为一个中心点，这表明校准正确。

　　四、 关键参数设置

　　进入TDR主测试界面后，需要进行一系列参数设置以优化测量：

　　1. 选择低通模式：在时域设置中，选择 【Low Pass】 模式。该模式适用于基带测量，能提供阶跃或脉冲响应，是TDR测量的标准模式。

　　2. 设置时间窗口：调整 【Start Time】 和 【Stop Time】，确保时间窗口能覆盖DUT的整个电长度。估算公式为：时间窗口 ≈ 2 × (DUT电长度 / 光速)。例如，测量1米电缆(电长度约3.3ns)，可将时间窗口设为0-10ns。

　　3. 设置激励带宽：设置仪器的最大频率(如10GHz)。时间分辨率与带宽成反比，公式约为：分辨率 ≈ 1 / (2 × 带宽)。提高带宽可以获得更精细的时间(距离)分辨率。

　　4. 选择响应模式：选择 【Step Response】(阶跃响应)或 【Impulse Response】(脉冲响应)。阶跃响应波形更直观，易于观察阻抗变化;脉冲响应则具有更高的分辨率。

　　五、 执行测量与结果分析

　　1. 进行测量：设置触发为内部触发，无需外部信号。将测量模式切换至S11(反射系数)单端口测量，即可在屏幕上观察到时域反射波形。

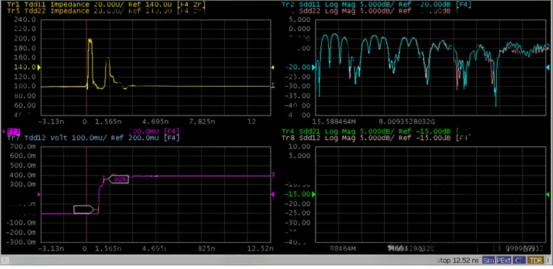

　　2. 分析阻抗曲线：

　　* 观察波形：平滑的曲线代表阻抗连续。出现正反射峰(向上凸起)表示该点阻抗升高，可能原因有开路、线宽变宽等;出现负反射峰(向下凹陷)表示阻抗降低，可能原因有短路、线宽变窄等。

　　* 计算阻抗：仪器通常可直接显示阻抗值。其原理是通过反射系数Γ计算："Z = Z0 * (1 + Γ) / (1 - Γ)"，其中Z0为系统参考阻抗(默认为50Ω)。

　　* 换算距离：将时间轴转换为物理距离。公式为："距离 = (时间 × 光速 × 速率因子) / 2"。速率因子由传输线介质决定，例如FR4 PCB板材约为0.7。

　　3. 使用分析工具：

　　* 缩放与移动：在阻抗曲线图上，可以通过拖动鼠标进行局部放大(Zoom)，或使用界面上的方向键按钮移动校准参考面、上下移动曲线或水平缩放波形。

　　* 游标(Marker)：添加游标可以精确读取曲线上任意点的阻抗值、时间/距离信息，并显示最大值、最小值等统计信息。

　　* 时域门控(Gating)：此功能可以隔离特定时间(距离)区域的响应，例如消除测试夹具或连接器的影响，专注于分析DUT本身的特性。

　　六、 数据保存与常见问题处理

　　1. 保存结果：测量完成后，可以保存波形截图(PNG/JPG格式)，也可以导出原始的时域数据(CSV/TXT格式)用于进一步分析或报告。

　　2. 常见问题与解决：

　　* 波形噪声大：尝试增加平均次数(【Avg】> Avg Factor)或降低IF带宽。

　　* 分辨率不足：检查并提高仪器的激励带宽设置(需硬件支持)。

　　* 校准错误或结果异常：重新执行校准流程，并确保所有连接器清洁、拧紧。

　　* 波形被截断：调整时间窗口的Start/Stop Time，确保其完全覆盖被测件。

　　七、 注意事项

　　* 参考阻抗：根据被测系统调整参考阻抗，常见的有50Ω和75Ω系统。

　　* 电缆损耗：测量长电缆时，应在时域设置中启用损耗补偿功能，以获得更准确的结果。

　　* 校准的价值：对于复杂DUT(如多段传输线串联)，正确的校准可以消除测试系统及前段线路对后段测量结果的影响，是获得矢量精确测量的前提。

　　通过以上步骤，您可以系统地使用E5071C网络分析仪完成从设置、校准到测量、分析的完整TDR测试流程，有效诊断传输线故障并评估其阻抗性能。
