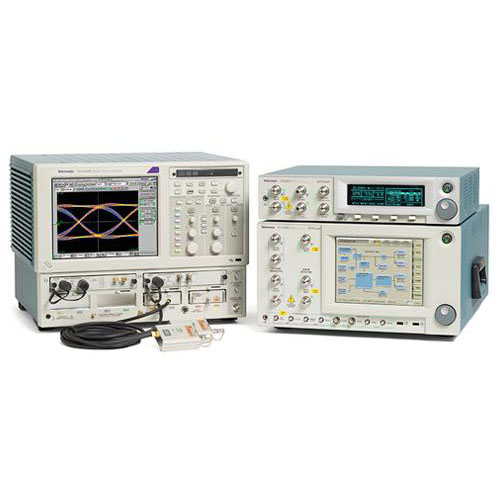

BSA125C 泰克Tektronix 误码仪
关键性能指标
模式生成与误差分析，高速误码率测量，最高可达 28.6 Gb/s
用于精确信号完整性分析的快速输入上升时间/高输入带宽误差检测器
物理层测试套件，包含掩模测试、抖动峰值、误码率轮廓和Q因子分析，可使用标准或用户自定义的抖动容限模板库进行全面测试
结合误码率相关性的眼图分析
可选的抖动图全面抖动分解 - 适用于长模式（例如 PRBS-31）抖动
利的“错误定位分析™”功能可帮助您快速了解误码率 (BER) 性能瓶颈，评估确定性错误与随机错误，执行详细的模式相关错误分析、突发错误分析或无错误间隔分析。
主要特点
集成式、校准式应力生成装置，可满足各种标准对受压接收机灵敏度和时钟恢复抖动容限的测试要求。
正弦抖动高达 100 MHz
随机抖动
有界、不相关的抖动
正弦干扰
扩频时钟
PCIe 2.0 和 3.0 接收器测试
8xFC 和 10GBASE-KR 测试的 F/2 抖动生成
IEEE802.3ba 和 32G 光纤通道测试
电刺激眼部测试
PCI Express
10/40/100 Gb 以太网
SFP+/SFI
OIF/IEC
光纤通道（FC8、FC16、FC32）
小时
USB 3.1
InfiniBand（SDR、QDR、FDR、EDR）
公差合规性模板测试及裕度测试
结合误码率相关性的眼图分析
应用程序
设计验证包括信号完整性、抖动和时序分析
高速、复杂设计的特性分析
串行数据流和高性能网络系统的认证测试
高速I/O组件和系统的设计/验证
信号完整性分析——掩模测试、抖动峰值、误码率轮廓、抖动图和Q因子分析
光收发器的设计/验证
链接域
眼图一直以来都能以简单直观的方式展现数字性能。然而，由于用于呈现两者性能的仪器在架构上存在根本差异，因此很难将眼图与误码率 (BER) 性能直接关联起来。眼图所包含的数据量较浅，难以发现罕见事件。而误码率测试仪 (BERT) 则对每个比特进行计数，因此能够基于更丰富的数据集提供测量结果，但却缺乏直观的信息呈现方式，不利于故障排除。
BERTScope 弥补了这一差距，让您能够快速轻松地查看基于至少比传统眼图多两个数量级数据的眼图。当您发现异常特征时，可以将光标放置在感兴趣的项目上，只需移动 BERT 的采样点，即可利用强大的误差分析功能深入了解该特征。例如，检查最新上升沿的模式敏感性。或者，使用一键式 BER 轮廓测量功能，查看性能问题是否处于可控范围内，或者是否可能导致现场出现严重故障。在每种情况下，您都可以轻松获取信息以增强建模或辅助故障排除，并且支持高达 2³¹ - 1 PRBS 的模式。
数据丰富的眼图
如前所述，传统眼图与使用 BERTScope 获取的眼图在数据深度上存在显著差异。这意味着什么呢？这意味着您可以更清晰地看到系统运行的真实情况——当您将长信号通过任何类型的色散系统、产生随机噪声或 VCO 随机抖动时，都会出现更多低概率事件——这些事件会在您的设计部署时伺机而动，让您措手不及。此外，BERTScope 还提供一键式 BER 轮廓、抖动峰值和 Q 因子测量，让您能够更深入地了解系统运行状况，从而确保获得完整的系统信息。
图中所示为启用光学单元的 BERTScope。在本例中，测量结果会自动转换为光域测量值。
深度口罩测试
由于能够调节采样深度，因此可以轻松地在深度测量（能够更准确地反映系统实际性能）和浅层测量（与采样示波器的测量结果相匹配）之间切换。下图所示的测量结果来自光发射器的眼图。当 BERTScope 的采样深度设置为仅 3000 个波形时，BERTScope 仅需 1 秒即可生成中间所示的眼图。测得的 20% 掩模裕量与在采样示波器上进行的相同测量结果完全一致。下图显示了同一设备在误码率 (BER) 为 1×10⁻⁶ 时，使用“符合性轮廓”测量方法生成的眼图。此时，掩模裕量降低至 17%。
对于眼图而言，深度优势在掩模测试中至少提升了 10 倍。与某些 BERT 提供的伪掩模测试不同，BERTScope 掩模测试会对行业标准掩模周长上的每个点进行采样，包括眼睛上方和下方的区域。不仅如此，每个点都会被测试到前所未有的深度。这意味着，即使使用标准掩模库中的掩模或您自己创建的掩模进行几秒钟的测试，您也可以确保您的设备不存在任何潜在问题。
符合行业标准的精确抖动测试
无论使用长短模式进行测试，最精确的抖动测量结果往往来自那些几乎不使用或完全不使用外推法的测量方法。使用 BERTScope，您可以快速测量到 1×10⁻⁹ 的抖动水平（在高数据速率下可达 1× 10⁻¹⁰），或者等待仪器直接测量到 1×10⁻¹² 的抖动水平。无论哪种方式，BERTScope 的一键式测量都符合 MJSQ 抖动方法，并且由于其底层延迟控制是所有 BERT 中最佳的，因此您可以确保测量结果的准确性。您可以使用内置的总抖动 (TJ)、随机抖动 (RJ) 和确定性抖动 (DJ) 计算公式，也可以轻松导出数据并使用您自己喜欢的抖动模型。
BSA286CL 的低固有 RJ 支持同时进行 802.3ba 的 VECP（垂直眼图闭合惩罚）和 J2/J9 校准，并具有充分表征 100G 以太网芯片所需的宝贵裕量。
面罩顺应性轮廓测试
许多标准，例如 XFP/XFI 和 OIF CEI，现在都规定了掩模测试，旨在确保达到指定的 1×10⁻¹²眼图张开度。合规性轮廓视图通过将掩模叠加到您测量的误码率 (BER) 轮廓上，简化了这一过程——这样您就可以立即查看是否在您设定的任何 BER 水平下通过了掩模测试。
快速选购指南
模型 最大比特率 眼睛疲劳 - SJ、RJ、BUJ、SI
BSA286CL 28.6 Gbps STR 选项。
BSA175C 17.5 Gbps STR 选项。
BSA125C 12.5 Gbps STR 选项。
灵活打卡
BERTScope 的发生器时钟路径功能为新兴的实际设备提供了所需的测试灵活性。无论是计算机卡还是磁盘驱动器，通常都需要提供低于系统速率的时钟，例如 PCI Express® (PCIe) 的 100 MHz 时钟。为了使目标卡正常运行，可能需要具有特定幅度和偏移量的差分时钟信号；BERTScope 架构可以轻松实现这一点，并提供多种灵活的分频比。
BERTScope Option STR 模型中的时钟路径
扩频时钟 (SSC) 常用于串行数据系统中，通过分散功率频谱来降低电磁干扰 (EMI) 能量。可调节的调制幅度、频率以及三角波或正弦波调制波形的选择，使得用户能够根据任何采用 SSC 的合规性标准测试接收机。此外，用户还可以通过附加的调制器和信号源，利用高幅度、低频率的正弦抖动 (SJ) 对时钟进行压力测试。
闭眼工作
随着数据传输速率的不断提高，频率相关的损耗常常导致接收端出现眼图闭合现象。工程师们通过均衡技术来补偿这些损耗，从而在实际系统中“打开眼图”。泰克科技提供强大的工具，使设计人员能够对这些系统中使用的接收器和发射器组件的特性进行表征和测试。
秉承 BERTScope 的设计理念，图形用户界面以逻辑清晰、易于理解的方式呈现控制功能。响应的时域表示显示了抽头权重设置的影响。频域波特图则展示了滤波器如何补偿信道损耗。
对于接收机测试，DPP125C 数字预加重处理器会将校准后的预加重信号添加到 BERTScope 模式发生器的输出信号中，模拟在发射机端应用的预加重效果。预加重技术目前应用于 10GBASE-KR、PCIe、SAS 12 Gb/s、DisplayPort® 、 USB 3.1 等标准中。
特征：
1-12.5 Gb/s 时钟频率
3键或4键版本
灵活的光标放置方式，允许光标位于光标之前或之后
选项 ECM（开眼器、时钟倍频器、时钟倍增器）
PatternVu
PatternVu 选项包含一个软件实现的 FIR 滤波器，可插入到眼图显示之前。在采用接收器均衡的系统中，这允许您查看眼图并对眼睛进行物理测量，就像接收器检测器在均衡器处理后看到的那样。最多可实现 32 个抽头的均衡器，用户可以为每个用户界面选择抽头分辨率。
PatternVu
PatternVu 还包含 CleanEye 功能，这是一种模式锁定平均系统，可以消除图像中不确定的抖动成分。这使得您可以清晰地看到与模式相关的效应，例如 ISI（符号间干扰），这些效应通常会被大量的随机抖动所掩盖。
单值波形导出是 PatternVu 选项中的一个组件。它允许您捕获显示单个比特的模式锁定波形，类似于实时示波器中的单次捕获。捕获后，波形可以导出为多种格式，以便在外部程序中进行进一步分析。

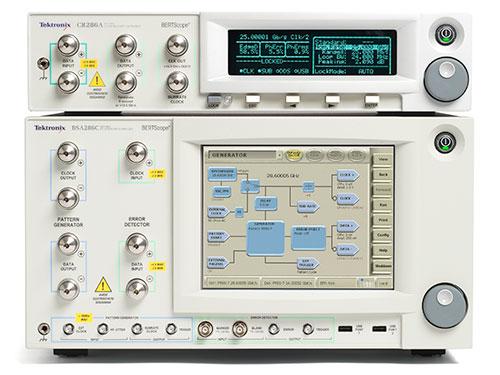

添加时钟恢复
泰克CR125A、CR175A和CR286A在符合标准的时钟恢复方面提供了更高的灵活性。大多数要求进行抖动测量的标准都规定了时钟恢复的使用，并明确规定了必须使用的环路带宽。使用不同的或未知的环路带宽几乎肯定会导致抖动测量结果不准确。新型时钟恢复仪器能够轻松、准确地进行符合所有常用标准的测量。
直观的用户界面可轻松控制所有运行参数。独特的回路响应视图显示回路特性——实际测量值，而不仅仅是设定值。
BERTScope CR 的用途不仅限于 BERTScope 测量。您可以在实验室中将其与采样示波器或现有的 BERT 设备配合使用。将这两款功能强大的仪器与您现有的设备结合使用，即可获得符合规范的测量结果
显示和测量SSC调制
扩频时钟 (SSC) 技术被包括 SATA、PCI Express 和新一代 SAS 在内的许多最新串行总线所采用，以降低新电路板和系统设计中的电磁干扰 (EMI) 问题。泰克 CR 系列产品提供扩频时钟恢复功能，并可显示和测量 SSC 调制波形。自动测量功能包括最小和最大频率偏差（单位为 ppm 或 ps）、调制变化率 (dF/dT) 和调制频率。此外，它还显示标称数据频率，并配备易于使用的垂直和水平光标。
SSC波形测量
添加抖动分析
将泰克CR125A、CR175A或CR286A分别与选件12GJ、17GJ和28GJ配合使用，并连接到您的采样示波器或BERTScope，即可实现1.2至11.2 Gb/s的可变时钟恢复、占空比失真(DCD)测量以及实时抖动频谱分析。显示200 Hz至90 MHz的抖动频谱分量，并可通过光标测量抖动和频率。测量带限积分抖动，并可设置频率门控测量（本例中为PCI Express 2.0抖动频谱预设带限和积分抖动测量）。
抖动频谱测量
减轻接收器测试的压力
随着网络的发展，接收机的测试也面临着新的挑战。虽然误码率 (BER) 和接收机灵敏度等测试仍然重要，但接收机抖动容限已发展得更加贴近实际应用，尤其适用于抖动受限的系统，例如通过背板传输 10 Gb/s 数据以及新型高速总线。应力眼图测试作为一种合规性测量方法，在许多标准中正变得越来越普遍。此外，工程师们还利用应力眼图测试来探索接收机的性能极限，从而检查设计和制造中的裕量。
过去，要为符合复杂标准（例如 PCIe 2.0）的接收机测试创建应力方案，需要将多台仪器“组装堆叠”，然后花费数小时进行校准。而 BERTScope 提供了一个易于理解的图形界面，让您可以在同一台仪器内控制所有需要的校准应力源。无需外部电缆、混频器、耦合器、调制器等，大大简化了应力校准过程。
压力眼视图
柔性应力损伤
BERTScope 内置了高质量的校准应力源，包括 RJ、SJ、BUJ 和 SI。
ISI也是许多标准中的常见组成部分。BSA12500ISI差分ISI板卡提供多种路径长度，且无开关损耗和异常情况。
柔性应力损伤
许多标准要求将 SJ 信号按模板逐步测试，模板包含不同幅度和特定调制频率的 SJ 信号。使用内置的抖动容差功能可以轻松实现这一点，该功能可以自动逐步测试您设计的模板或库中的众多标准模板之一。
内置抖动容限功能
BERTScope模式生成器
BERTScope 模式生成器提供全方位的 PRBS 模式、常用标准模式和用户自定义模式。
STR 选件提供完全集成的校准应力生成功能，无需使用一整套手动校准的仪器即可生成应力测试图，是一种简便易用的替代方案。其用途包括对具有内部误码率 (BER) 测量功能的设备（例如 DisplayPort）进行接收机测试，或为传统的 BERT 仪器添加应力测试功能。
缓解眼部疲劳
模式捕获
处理未知输入数据有多种方法。除了上文讨论的实时数据分析之外，所有 BERTScope 分析器都具备一个实用的标准功能——模式捕获。用户可以指定重复模式的长度，然后分析器会利用检测器的 128 MB RAM 内存捕获指定的输入数据。捕获到的数据可以用作新的检测器参考模式，也可以编辑后保存以供后续使用。
模式捕获
利用误差分析的力量——在以下示例中，眼图视图与误码率 (BER) 相关联，以识别并解决存储芯片控制器中的一个设计问题。眼图（左上）显示交叉区域存在一个意外特征，其出现频率低于主眼图。移动 BER 决策点以探究这些不常见事件，揭示了问题的本质。误差分析表明，这些特征与数字 24 存在某种关联。进一步调查发现，异常源于集成电路 (IC) 内部的时钟突破；系统时钟频率仅为输出数据速率的 1/24。通过重新设计芯片，提高时钟路径隔离度，得到了右上眼图所示的清晰波形。
误差分析示例
模式生成器 压力眼
模式生成器的受压眼功能提供以下特性：
灵活、集成的眼部疲劳损伤辅助装置，可与内置或外置时钟配合使用
设置简便，对用户隐藏了复杂性，且不损失灵活性。
使用 BERTScope 和外部 ISI 滤波器验证是否符合多种标准。这些标准包括：
OIF CEI
6Gb SATA
PCI Express
111
USB 3.1
SONET
SAS 2
XAUI
10Gb 和 100Gb 以太网
DisplayPort
正弦干扰可以同相或反相插入，也可以从外部发送，经过外部 ISI 参考通道后进行叠加。
根据 OIF CEI 的要求，正弦抖动可以在两个同相或反相的 BERTScope 之间锁定。
振幅和ISI损伤
对于 ISI，可以添加外部措施：例如，增加同轴电缆长度，或者使用 -3 dB 点位于比特率 0.75 处的贝塞尔-汤姆逊 4 阶滤波器等。
对于需要电路板分散的应用，可以使用 BSA12500ISI 差分 ISI 附件板。
正弦干扰
支持 BERTScope 的全数据速率范围。
100 MHz 至 2.5 GHz
以 100 kHz 为步长进行调节
可调范围为 0 至 400 mV
共模或差模
可通过后面板的 50 Ω SMA 连接器输出，单端信号，数据幅度可在 0 至 3 V 范围内通过图形用户界面 (GUI) 调节，频率范围和步长与内部调节相同。
抖动测量
多千兆位串行数据通道的眼图张开宽度仅为几百皮秒甚至更小。在抖动仅为几皮秒的系统中，精确测量抖动对于严格控制抖动预算至关重要。BERTScope 包含两套工具，用于执行这些关键测量。
物理层测试套件选项包括使用公认的双狄拉克方法测量总抖动 (TJ)，并将其分解为随机抖动 (RJ) 和确定性抖动 (DJ)。与示波器进行抖动测量相比，BERT 收集的深度测量数据使用的外推量要少几个数量级，甚至在某些情况下无需外推。因此，与依赖高外推量的其他仪器相比，这种方法能够产生更精确的结果。
符合MJSQ标准的双狄拉克抖动测量。
可选的抖动图 (Jitter Map) 是 BERTScope 最新提供的抖动测量套件。它提供了一套全面的子分量分析，超越了 RJ 和 DJ，包括许多符合更高数据速率标准的测量。抖动图还可以测量和分解极长模式（例如 PRBS-31）以及实时数据（需要启用实时数据分析选项）上的抖动，前提是它能够先在较短的同步数据模式上运行。
抖动图
功能包括：
DJ抖动可分解为有界非相关抖动（BUJ）、数据相关抖动（DDJ）、符号间干扰（ISI）、占空比失真（DCD）和次速率抖动（SRJ），其中包括F/2（或F2）抖动。
基于误码率 (BER) 的直接（非外推）总抖动 (TJ) 测量，误码率可达 10⁻¹²及以上
分离相关和非相关抖动分量可以避免将长模式 DDJ 误认为 RJ。
只需睁开眼睛即可测量抖动
其他仪器无法提供的额外细分级别包括：强调抖动 (EJ)、非相关抖动 (UJ)、数据相关脉冲宽度收缩 (DDPWS) 和非码间干扰 (Non-ISI)。
直观易用的抖动树
对实时数据进行抖动峰值和误码率轮廓测量。
灵活的外部抖动接口
灵活的外部抖动接口包含以下功能：
前面板外部高频抖动输入接口——可添加频率范围从直流到 1.0 GHz、最大 0.5 UI 的抖动信号，抖动类型不限，但需满足幅度和频率限制。
后面板外部 SJ 低频抖动输入连接器——可添加直流至 100 MHz、最大 1 ns 的抖动。
后面板 SJ 输出
正弦干扰输出后面板连接器
内部 RJ、BUJ 和外部高频抖动输入的总和限制为 0.5 UI，当两者同时启用时，每个输入进一步限制为 0.25 UI。后面板低频抖动输入可用于施加额外的抖动；外部低频抖动、内部低频 SJ（最高 10 MHz）、PCIe LFRJ 和 PCIe LFSJ（带选件 PCISTR）的总和限制为 1.1 ns。此限制不适用于选件 XSSC 的相位调制 (PM)。
抖动损伤
有界非相关抖动：
支持 1.5 至 12.5 Gb/s (BSA125C)、17.5 Gb/s (BSA175C) 和 28.6 Gb/s (BSA286CL) 的数据速率，但性能受限于 622 Mb/s (BSA286CL 除外)。
内部PRBS生成器
可变，最高可达 0.5 UI
100 Mb/s 至 2.0 Gb/s
通过选定的滤波器进行带宽限制
BUJ利率 筛选
100 至 499 25兆赫
500 至 999 50 MHz
1,000 至 1,999 100兆赫
2,000 200兆赫
随机抖动：
支持 1.5 至 12.5 Gb/s (BSA125C)、17.5 Gb/s (BSA175C) 和 28.6 Gb/s (BSA286CL) 的数据速率，但性能受限于 622 Mb/s (BSA286CL 除外)。
可变，最高可达 0.5 UI
带宽限制为 10 MHz 至 1 GHz
峰值因子为 16（高斯分布，至少符合 8 个标准差，或概率 约为 1×10 –16 ）
正弦抖动
数据速率 内部 SJ 频率 最大内部 SJ 幅度
最高可达 12.5 Gbps (BSA125C) 或 17.5 Gbps (BSA175C) 1 kHz 至 10 MHz 1 1100 马力
10 MHz 至 100 MHz 200 磅
最高可达 28.6 Gb/s (BSA286CL) 1 kHz 至 100 MHz 1100 ps 2 270 ps 3
SJ 可调范围为 0 至大于或等于表格中所示范围的水平。有关更多 SJ 功能，请参阅“其他应力选项”。
1可与其他低频调制方式结合使用。
2全功率 SJ 射程为 270 ps，而 RJ 或 BUJ 射程则缩减至 220 ps。
3.量程可在 1100 ps 至 270 ps 之间选择；量程越低，固有抖动越小。
测试接口卡
终于，解决了长期以来在高速线路卡、主板和实时流量上进行物理层测量的难题——BERTScope 实时数据分析选项。该仪器创新性地运用了双判决点架构，除了标准的眼图和掩码测量外，还能进行抖动、误码率轮廓和 Q 因子等参数测量——只需一个时钟信号即可。添加抖动图选项，即可查看实时数据中更多层次的抖动分解。从此告别因模式未知、不可预测或涉及速率匹配字插入而导致的挫败感。现在，只需一键即可完成物理层测试，从而获得独特的洞察，故障排除也变得更加轻松。
使用 USB3 仪器开关
BSASWITCH 仪器开关是一款灵活的设备，可用于通用应用，并专门用于 USB 3.1 合规性测试。在 USB 3.1 测试中，该开关配备了一个模式发生器，用于生成低频周期信号 (LFPS)，以确保设备实现环回。其他功能包括：
通过前面板控件手动切换通道
通过 USB 实现自动控制
灵活的触发方式，提供多种控制选择
两个主输入通道（通道 1、通道 2），模拟带宽大于 10 GHz。
单端转差分输入通道，方便在测试装置中添加低频信号发生器
无需额外外部电源，即可通过 USB 进行控制和供电。
BSASWITCH 仪器开关
用户界面
用户界面将可用性提升到了新的高度：
轻松导航
逻辑布局和操作
多种屏幕切换方式
相关信息就在您需要的地方
颜色编码用于提醒您注意非标准情况。
用户界面设置屏幕
使用编辑器屏幕可以编辑标准和 AB 页面选择图案、编辑遮罩以及执行其他任务：
以二进制、十进制或十六进制显示
支持变量赋值、重复循环和伪随机二进制序列 (PRBS) 模式的种子设定
捕获和编辑传入数据——例如，从真实世界的交通数据中提取重复模式
捕获方式可以是按触发器、按长度或按触发器后的长度。
捕获数据的方式是按数字或字进行，1 个字为 128 位。例如，一个 PRBS-7 编码（127 位长）将被捕获为 127 个字，总长度为 16,256 位。
编辑器屏幕
BERTScope 内置参数测量
所有 BERTScope 均标配眼图和掩模测试功能以及误差分析功能。
眼部结构图：
280×350像素波形显示器
深度收购
自动测量功能包括：
上升时间
秋季
单位间隔（数据，以及时钟）
眼振幅
噪音等级为 1 或 0
眼宽
视线高度
眼动抖动（pp 和 RMS）
0级，1级
灭绝率
垂直眼睑闭合惩罚（VECP）
暗校准
信噪比
Vp -p、Vmax 、 Vmin 、交叉水平
上升和下降的交叉水平（皮秒）
超调 0 级和 1 级
平均电压/功率
交叉振幅、噪声等级 1 或 0、电压
光调制幅度（OMA）
样本计数
偏移电压
去强调法
口罩检测：
标准掩码库（例如 XFP 或编辑自定义掩码）
添加正或负掩模边缘
导入测得的误码率轮廓作为过程控制掩模
至少比传统采样示波器掩模的采样深度高 1000 倍，是确保不会出现罕见事件现象的理想选择。
光学单元：
BERTScope探测器的输入端可以连接外部光接收器。通过用户界面，可以轻松输入并保存接收器的特性参数。设置完成后，物理层显示屏上的相关单位将转换为光功率（dBm、μW 或 mW）。耦合方式可以是交流电或直流电，软件会引导用户完成暗校准。
对于电信号，当使用外部衰减器时，可以输入衰减值来正确缩放眼图和测量结果。
可变深度眼部和面罩测试：
对于眼图和掩模测试，测试深度可在手动模式下调节；仪器将采集指定数量的波形后停止。范围为 2,000 至 1,000,000 位（完整波形）。或者，默认模式为连续模式，眼图或掩模测试的深度会随时间增加。
物理层测试选项
可提供以下物理层测试选项：
误码率轮廓测试
采用与眼图测量相同的采集电路，以实现最大相关性。
根据需要进行延迟校准，以获得精确的点位。
自动缩放，一键测量
通过测量数据外推轮廓，随着运行时间的增加增加测量深度，并不断更新曲线拟合。
轻松导出拟合数据为 CSV 格式
轮廓尺寸从10-6到 10-16，以十年为单位 递增。
基本抖动测量
采用 T11.2 MJSQ BERTScan 方法（也称为“浴缸抖动”）进行测试
深度测量，可快速准确地外推用户指定级别的总抖动，或进行直接测量
MJSQ 中定义的随机成分和确定性成分的分离
根据需要进行延迟校准，以获得精确的点位。
以 CSV 格式导出点
一键轻松测量
用户指定的幅度阈值级别，或自动选择
可选择起始误码率 (BER) 以提高使用长模式时的精度，如 MJSQ 中定义。
Q因子测量
一键测量眼睛中心垂直横截面尺寸
系统噪声效应的简易可视化
以 CSV 格式导出数据
顺应性轮廓
验证发射机眼图性能是否符合 XFP/XFI 和 OIF CEI 等标准
将合规性掩码叠加到测量的误码率 (BER) 轮廓上，即可轻松查看设备是否达到指定的 BER 性能水平。
实时数据分析选项
实时数据分析选项旨在测量未知或非重复流量的参数性能。这包括插入空闲位的流量，例如在时钟频率匹配系统中。它也适用于探测线路卡。
该方案利用两个前端判决电路中的一个，通过将每个比特放置在眼图中心来判断它是 1 还是 0。然后，另一个电路用于探测眼图边缘，以评估参数性能。这种方法对于物理层问题非常有效，但无法识别由于协议问题导致的逻辑问题，例如本应发送 1 却发送了 0。
可以使用误码率轮廓、抖动峰值、抖动图和Q因子进行实时数据测量。如果存在同步时钟，则无需使用此选项即可对实时数据进行眼图测量。
实时数据分析选项需要物理层测试选项，并且必须与全速率时钟一起使用。
PatternVu均衡处理选项
PatternVu 1为 BERTScope 增加了几个强大的处理功能：
CleanEye 是一种眼图显示模式，它通过对波形数据进行平均处理，去除与数据无关的抖动，从而生成更清晰的眼图。这使得用户可以查看和测量与数据相关的抖动，例如符号间干扰，并直观地了解可补偿的抖动。该模式适用于长度不超过 32,768 位的任何重复模式。
单值波形导出工具可将 CleanEye 的输出转换为逗号分隔向量 (CSV) 格式的导出文件。该输出文件最多可包含 105 位数据，并可导入 Microsoft Excel 或 Stateye、MATLAB® 等软件分析和仿真工具。这使得用户能够对实际采集的数据进行离线滤波，并实现基于标准的处理，例如 802.3aq（最新的长距离多模 (LRM) 10 Gb 以太网标准）要求的发射机波形色散惩罚 (TWDP)。
FIR滤波器均衡处理器通过在显示数据之前对其应用软件线性滤波器，模拟通信信道，从而像接收机中的检测器一样观察和测量眼图。例如，FIR滤波器可用于模拟背板信道的损耗效应，或者模拟接收机的均衡滤波器，从而简化接收端均衡的设计和特性分析。
通过输入FIR滤波器中一系列抽头的各个加权系数来控制滤波器特性。最多可以设置32个抽头，抽头间距从0.1到1.0个单位间隔(UI)不等，从而实现对滤波器形状的精细控制。FIR滤波器可应用于长度达32,768位的重复模式。
单边沿抖动测量功能允许对数据速率高于 3 Gb/s 的单个数据边沿进行真正深度的基于误码率 (BER) 的抖动测量。单边沿抖动峰值测量功能允许用户计算重复模式中单个边沿的抖动，该模式长度可达 32,768 位。由此得到的抖动测量结果排除了数据相关效应，仅显示不相关的抖动分量，例如随机抖动 (RJ)、有界不相关抖动 (BUJ) 和周期性抖动 (PJ)。
灵活的测量功能使用户能够精确指定CleanEye波形中用于准确测量振幅、上升时间和下降时间以及去加重比的部分。此外，还预置了适用于PCI Express和USB 3.1等标准的公式。
1 PatternVu 的数据传输速率为 900 Mb/s 及以上。
误差分析
错误分析是一系列强大的视图，它将错误事件关联起来，从而可以轻松发现潜在的模式。可以轻松地聚焦于眼图的特定部分，将 BERTScope 的采样点移动到该位置，然后探测该精确位置出现的模式敏感性。例如，可以直接检查哪些模式导致了延迟边缘或提前边缘。
BERTScope 系列产品标配多种视图：
错误统计：以表格形式显示比特错误和突发错误计数及速率
错误统计视图，显示链路性能（以比特和突发事件次数衡量）。
条形图：比特错误率和突发错误率的条形图
条形图视图显示比特错误率和突发错误率随时间的变化情况。这在进行故障排除时，例如温度循环测试时，非常有用。
突发长度：不同长度错误发生次数的直方图
无误差区间：不同无误差区间出现次数的直方图
相关性：显示错误位置与用户设置的块大小或外部标记信号输入之间相关性的直方图
模式灵敏度：测试模式中每个比特序列位置的错误数直方图
块错误：显示数据区间（用户设置的块大小）中错误数量变化情况的直方图。
模式敏感性视图是一种强大的工具，可用于检查错误事件是否与模式相关。它能显示哪些模式序列问题最大，并支持伪随机二进制序列 (PRBS) 和用户自定义模式。
错误分析选项
前向纠错仿真
由于 BERTScope 拥有专利的错误定位能力，因此它能够精确地知道测试过程中每个错误发生的位置。通过模拟块纠错码（例如 Reed-Solomon 架构）中典型的存储块，可以将来自未纠错数据通道的误码率数据通过假想的纠错器，从而了解所提出的前向纠错 (FEC) 方法的效果。用户可以设置纠错强度、交织深度和擦除能力，以匹配常用的硬件纠错架构。
二维误差映射
此分析方法可生成测试过程中发现的错误位置二维图像。基于数据包大小或多路复用器宽度的错误映射可以显示错误是否更容易出现在数据包的特定位置或连接到多路复用器的并行总线上的特定位。这种可视化工具允许人眼进行关联，这通常可以揭示即使使用所有其他错误分析技术也很难发现的错误关联。
错误位置捕获
特征 描述
实时分析 连续的
错误日志记录能力 最大文件大小为 2 GB
每秒错误事件数 10,000
最大突发长度 32 KB
抖动容差模板选项
许多标准要求将 SJ 信号按模板逐步测试，模板包含不同幅度和特定调制频率的 SJ 信号。使用内置的抖动容差功能可以轻松实现这一点，该功能可以自动逐步测试您设计的模板或库中的众多标准模板之一。
标准模板库：
10GBASE LX4 802.3ae 3.125 Gb/s
10 GbE 802.3ae 10.3125 Gb/s
40 GbE 802.3ba LR4 10.3125 Gb/秒
100 GbE 802.3ba LR4/ER4 25.78125 Gb/秒
CEI 11G 数据通信接收入口 (D) 11 Gb/s
CGE电信接收出口（Re）11 Gb/s 1
CEI 11G 电信接收入口 (Ri) 11 Gb/s 1
CEI 11G 总游走速率 11.1 Gb/s
CEI 11G 总游走 9.95 Gb/s
CEI 6G 总漫游速率 4,976 Gb/s
CEI 6G 总漫游 6,375 Gb/s
CEI 25G 总漫游速度 25.78125 Gb/s
FBB DIMM1 3.2 Gb/s
FBB DIMM1 4.0 Gb/s
FBB DIMM1 4.8 Gb/s
FBB DIMM2 3.2 Gb/s
FBB DIMM2 4.0 Gb/s
FBB DIMM2 4.8 Gb/s
光纤通道 1.0625 Gb/s
光纤通道 2.125 Gb/s
光纤通道 4.25 Gb/s
8G光纤通道 8.5 Gb/s
光纤通道 16G 14.025 Gb/s
OTN OTU-1 2.666G 1
OTN OTU-2 10.709 Gb/s
OTN（10BASE-R）11.1 Gb/s
SAS (SCSI) 1.5 Gb/s
SAS (SCSI) 3 Gb/s
SDH 0.172 STM-1 155M 1
SDH 0.172 STM-16 2.4832 Gb/s 1
SDH 0.172 STM-4 622 Mb/s 1
SDH 0.172 STM-64 9.956 Gb/s 1
SDH STM-16 2.48832 Gb/s 1
SDH STM-64 9.9532 Gb/s 1
SONET OC-48 2.48832 Gb/s 1
SONET OC12 622 Mbps 1
SONET OC192 9.9532 Gb/s 1
SONET OC192 9.95 Gb/s 1
SONET OC3 155 Mb/s 1
SONET OC48 2.4832 Gb/s 1
USB 3.1 5 和 10 Gb/s
XAUI 3.125 Gb/s
XFI ASIC Rx 输入数据通信 (D) 10.3125 Gb/s
XFI ASIC Rx 输入数据通信 (D) 10.519 Gb/s
电信中的 XFI ASIC Rx (D) 10.70 Gb/s
电信中的 XFI ASIC Rx (D) 9.95328 Gb/s 1
XFI 主机接收数据通信 (C) 10.3125 Gb/s
XFI 主机接收数据通信 (C) 10.519 Gb/s
电信中的 XFI 主机接收 (C) 10.70 Gb/s 1
电信中的 XFI 主机接收 (C) 9.95328 Gb/s 1
XFI 模块 Tx 输入数据通信 (B') 10.3125 Gb/s
XFI 模块 Tx 输入数据通信 (B') 10.519 Gb/s
XFI 模块 Tx 输入电信 (B') 10.70 Gb/s 1
电信中的 XFI 模块 Tx (B') 9.95328 Gb/s 1
需要调整的方面包括：
误码率置信度
每点测试时长
误码率阈值
测试装置松弛时间
在模板上施加百分比边距
测试精度控制 A/B 模式切换行为
此外，还包括超越模板进行测试的功能，以在每个选定点测试设备故障，以及将数据导出为屏幕图像或 CSV 文件的功能。
1需要选项 XSSC。
抖动映射选项
抖动图1选项提供基于长模式抖动三角测量的自动抖动分解。它将基于误码率的抖动分解扩展到双狄拉克测量的总抖动 (TJ)、随机抖动 (RJ) 和确定性抖动 (DJ) 之外，涵盖了一系列更全面的子分量。它还可以测量和分解极长模式（例如 PRBS-31）上的抖动，前提是它能够先在较短的同步数据模式上运行。
该选项包含以下功能：
DJ 抖动可分解为有界非相关抖动 (BUJ)、数据相关抖动 (DDJ)、符号间干扰 (ISI)、占空比失真 (DCD) 和次速率抖动 (SRJ) 2，其中包括 F/2 (或 F2) 抖动。
基于误码率 (BER) 的直接（非外推）总抖动 (TJ) 测量，误码率可达 10⁻¹²及以上
分离相关和不相关的抖动分量可以避免将长模式 DDJ 误认为 RJ。
可视化在数据模式的各个边缘测量的 RJ RMS
100 GbE 应用的 J2 和 J9 抖动测量
其他仪器无法提供的额外细分级别包括：强调抖动 (EJ)、非相关抖动 (UJ)、数据相关脉冲宽度收缩 (DDPWS) 和非 ISI。
直观易用的抖动树
1抖动映射以 900 Mb/s 及以上的数据速率运行。
2 SRJ 和 F/2 抖动最高可达 11.2 Gb/s (BSA125C、BSA175C、BSA286CL)。
压力实时数据选项
BERTScope Stressed Live Data 软件选项允许工程师向真实数据流量中添加各种类型的压力，从而使用代表设备部署后将遇到的环境的比特序列来测试设备的性能。使用添加压力的实时流量可以测试设备的性能极限，并在设备出货前增强其设计的可靠性。
BERTScope 提供全范围的校准应力，包括正弦抖动 (SJ)、随机抖动 (RJ)、有界非相关抖动 (BUJ)、正弦干扰 (SI)、F/2 抖动和扩频时钟 (SSC)。
数据速率支持最高可达 BERTScope 的最大值。
当传输速率低于 11.2 Gb/s 时需要全速率时钟，高于 11.2 Gb/s 时需要半速率时钟。
符号筛选选项
符号滤波能够对输入数据流进行异步误码率测试，包括抖动容限测试，这些数据流中插入了不确定数量的时钟补偿符号，这在 8b/10b 编码系统中很常见，当将其置于环回接收器测试中时。
支持 USB 3.1、SATA 和 PCI Express 的异步接收器测试
为了保持同步，系统会自动从传入数据中过滤掉用户指定的符号。
错误检测器会记录已过滤比特的数量，以便进行精确的误码率测量。
