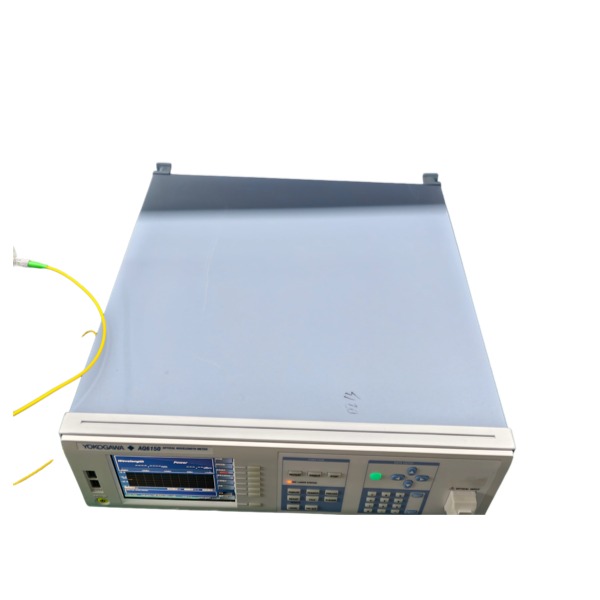

AQ6150B 光学波长计 详细规格

1. 波长范围

900 nm 至 1700 nm

这个范围覆盖了光纤通信中的 O、E、S、C、L 波段，以及部分近红外应用。

2. 类型

类型： 迈克尔逊干涉仪型光学波长计。

技术原理： 通过精确测量激光的干涉条纹，并基于已知的氦氖（He-Ne）激光参考频率，计算出待测激光的绝对波长。其核心是测量频率（或波长）的绝对数值。核心特点： 多通道输入是AQ6150B的关键特性，标准配置支持4通道，并可升级至8或16通道，允许同时测量多个激光源。

3. 覆盖频率

根据波长范围，可以计算出其覆盖的频率范围。

AQ6150B (900 nm - 1700 nm)：

约 176.5 THz (在1700 nm处) 至 333.3 THz (在900 nm处)

4. 显示方式

物理显示： 配备一个 5.7英寸 TFT 彩色液晶显示屏。

显示内容：同时显示所有输入通道的绝对波长值 或 绝对频率值。

每个通道的测量状态和不确定度（精度）。

用户界面： 基于菜单的图形化界面，主要通过前面板按键操作。

5. 外形尺寸 & 重量

外形尺寸（宽 × 高 × 深）：约 425 mm × 177 mm × 475 mm (标准 3U, 19英寸机架宽度)

重量：约 15 kg

6. 适用范围

AQ6150B 的核心任务是进行 多通道、高精度的绝对波长/频率测量，而不是观察光谱形状。它主要应用于：

DWDM激光器模块的多通道并行测试： 在生产线上，可以同时对多个激光器芯片或模块的波长进行校准和验证，极大提高生产效率。

多波长系统的实时监测： 在系统测试或研发中，同时监测多个激光源的波长稳定性。

光学频率标准与校准： 作为实验室的频率参考，用于校准其他可调谐激光器。

研究与开发：

需要同时精确控制多个波长的先进光通信系统研究。

量子光学等需要多路精确激光波长的前沿研究。

核心特点总结（与光谱分析仪的区别）

优势：

极高的绝对精度： 典型波长精度可达 ±0.2 ppm（即对于1550 nm的激光，精度约为 ±0.00031 nm），这远高于任何光谱分析仪的精度。

多通道并行测量： 可同时测量4至16个独立光源，这是光谱分析仪无法做到的。

直接频率测量： 直接输出光的绝对频率值。

劣势/局限性：

不能显示光谱形状： 它只能测量单一波长（或少数几个离散波长）的数值，无法显示激光的谱宽、边模、噪声等光谱形态。这是它与光谱分析仪最根本的区别。

对输入光要求高： 通常要求输入光为连续光，且具有良好的相干性。不能直接测量LED、放大自发辐射或光谱很宽的光源。

多年来，横河一直是全球光波长测量仪器市场的领先者，尤以高质量且极富创新品质的光频谱分析仪(OSA)产品系列闻名于世。而今，在积累了30多年的光波长测试经验的基础上，我们又推出全新AQ6150系列，以此为现有的OSA产品线提供补充性解决方案。

全新AQ6150系列光波长计可以提供高速、准确、高性价比的波长测量，无论是现在还是将来，都能满足全球网络流量高速增长所带来的各种需求。测量速度和可测量波长数分居业界之首，同时可测量波长数多达1,024个，远高于其他同类产品。可测量波长数如此之多，完全可以解决密集波分复用(DWDM)系统飞速发展过程中各个阶段的问题。通过同时测量多个器件的输出，也可以显著提高激光器件的生产效率。

AQ6150系列光波长计从测量、分析到将结果传至PC仅需0.3秒。这一速度比其他任何同类产品都快，更比横河之前的产品快3倍。在可调光源的生产过程中，调整和检查时需要对每个器件进行几百次波长测量，高速数据采集至关重要。

AQ6150系列共有两个机型。AQ6151是高精度型光波长计，波长精度高达±0.3pm，可以满足最苟刻的测量精度要求。AQ6150是标准型光波长计，波长精度可达±1pm，适用于对精度要求不高的测量，价格更实惠。波长测量范围可达1270 ~ 1650nm(C&L波段)，非常适合光通信器件的测量。通过采用迈克尔逊干涉仪和快速傅立叶变换(FFT)算法，AQ6150系列不但可以测量单一波长激光信号，也可以测量DWDM系统和Fabry-Perot激光器的多波长激光信号。此外，通过这一技术还能测量除光收发器CW信号以外的调制激光信号。

横河丰富的测试经验、行业领先的速度和波长处理能力以及低购入成本，让AQ6150系列光波长计成为分布反馈激光器(DFB)、可调激光器、Fabry-Perot激光器、光收发器等光器件以及WDM传输系统的理想测量工具。
