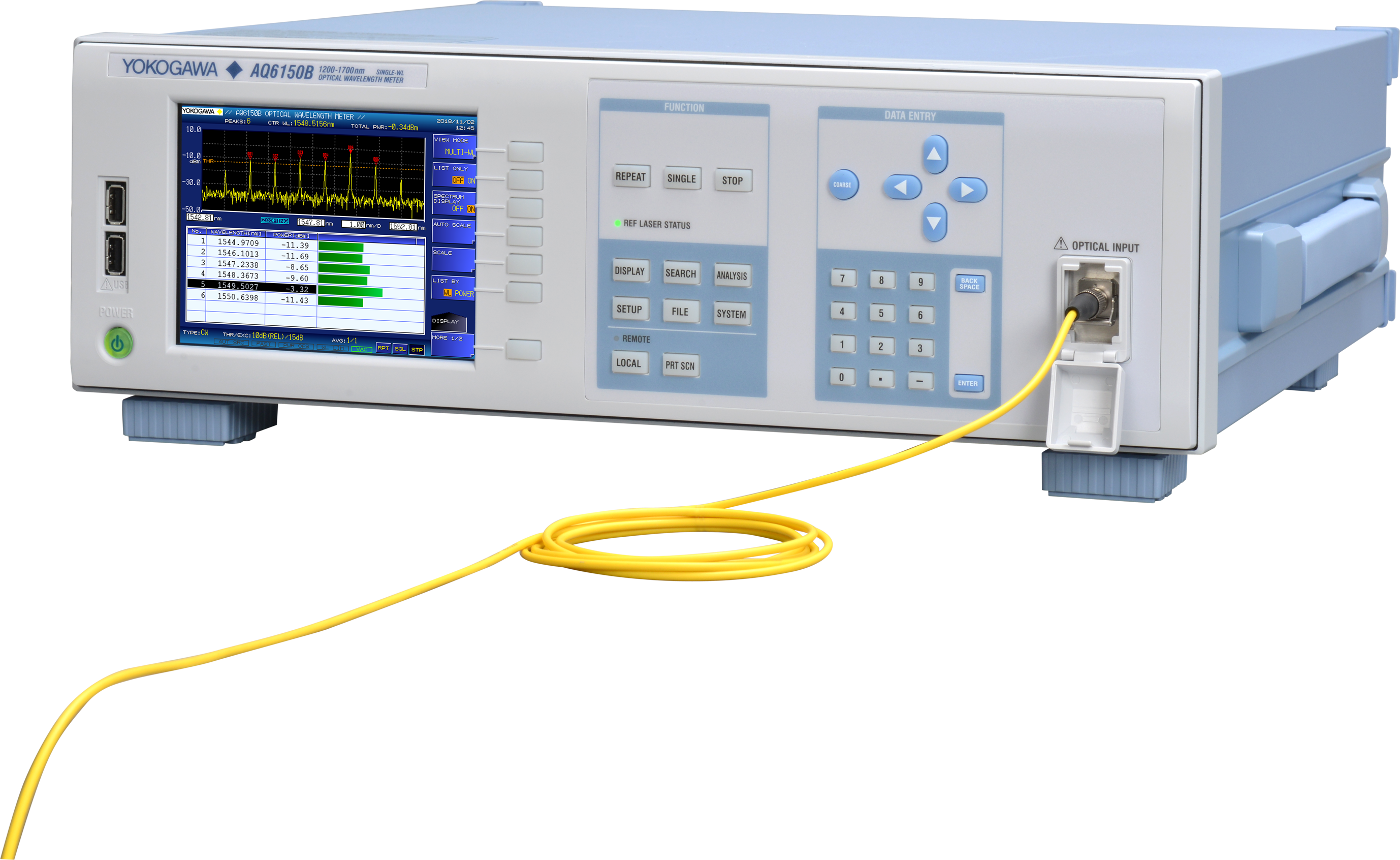

AQ6150B 光学波长计 详细规格

1. 波长范围:900 nm 至 1700 nm

这个范围覆盖了光纤通信中的 O、E、S、C、L 波段，以及部分近红外应用。

2. 类型

类型： 迈克尔逊干涉仪型光学波长计。

技术原理： 通过精确测量激光的干涉条纹，并基于已知的氦氖（He-Ne）激光参考频率，计算出待测激光的绝对波长。其核心是测量频率（或波长）的绝对数值。

核心特点： 多通道输入是AQ6150B的关键特性，标准配置支持4通道，并可升级至8或16通道，允许同时测量多个激光源。

3. 覆盖频率

根据波长范围，可以计算出其覆盖的频率范围。

AQ6150B (900 nm - 1700 nm)：

约 176.5 THz (在1700 nm处) 至 333.3 THz (在900 nm处)

4. 显示方式

物理显示： 配备一个 5.7英寸 TFT 彩色液晶显示屏。

显示内容：同时显示所有输入通道的绝对波长值 或 绝对频率值。

每个通道的测量状态和不确定度（精度）。

用户界面： 基于菜单的图形化界面，主要通过前面板按键操作。

5. 外形尺寸 & 重量

外形尺寸（宽 × 高 × 深）：约 425 mm × 177 mm × 475 mm (标准 3U, 19英寸机架宽度)

重量：约 15 kg

6. 适用范围

AQ6150B 的核心任务是进行 多通道、高精度的绝对波长/频率测量，而不是观察光谱形状。它主要应用于：

DWDM激光器模块的多通道并行测试： 在生产线上，可以同时对多个激光器芯片或模块的波长进行校准和验证，极大提高生产效率。

多波长系统的实时监测： 在系统测试或研发中，同时监测多个激光源的波长稳定性。

光学频率标准与校准： 作为实验室的频率参考，用于校准其他可调谐激光器。

研究与开发：

需要同时精确控制多个波长的先进光通信系统研究。

量子光学等需要多路精确激光波长的前沿研究。

核心特点总结（与光谱分析仪的区别）

优势：

极高的绝对精度： 典型波长精度可达 ±0.2 ppm（即对于1550 nm的激光，精度约为 ±0.00031 nm），这远高于任何光谱分析仪的精度。

多通道并行测量： 可同时测量4至16个独立光源，这是光谱分析仪无法做到的。

直接频率测量： 直接输出光的绝对频率值。

劣势/局限性：

不能显示光谱形状： 它只能测量单一波长（或少数几个离散波长）的数值，无法显示激光的谱宽、边模、噪声等光谱形态。这是它与光谱分析仪最根本的区别。

对输入光要求高： 通常要求输入光为连续光，且具有良好的相干性。不能直接测量LED、放大自发辐射或光谱很宽的光源。

波长精度高达±0.2ppm

AQ6150系列一共有两个机型。其中， AQ6151B是高精度型光波长计，波长精度高达±0.2ppm，可以满足高级别的精度测量要求。 AQ6150B是标准型光波长计，波长精度可达 ±0.7ppm，适用于对精度要求不高的测量应用，价格更加实惠。
AQ6150系列具有实时校准功能，通过来自内置波长参考光源 的高稳定性参考信号，确保了测量的长期稳定性。

支持CW、调制收发器和光滤波器测量

光收发器和光传输系统的光输出是通过10G和25Gbps的传输频率进行调制的。内置的光谱分析功能采用了FFT技术，可以测量被调制后的展宽信号。
除了常规CW光模式外， AQ6150系列还有调制光模式。调制光模式通过分析光谱从而获得被调制光的中心波长，可以用于测量带通滤波器、 AWG和WSS等光滤波器的中心波长。

同时测量多达1024个波长

AQ6150系列可同时、快速、准确测量单一输入信号多达1024 个不同的波长，最小间隔仅为5GHz。这就意味着无论现在还 是将来， AQ6150系列光波长计都可以满足WDM传输系统开发 和生产领域的测试需求。
利用光耦合器汇合多个激光模块或光收发器并一次性测量所有 信号，多波长测量功能还有助于在单一波长激光器件的生产中 提高效率并降低成本。

低功率输入的同时保持高性能

通过自动增益控制(AGC)功能， AQ6150系列可以在据输入信号功率的基础上自动调整电子放大器的增益。这有助于大大提高波长精度和测量速度，即使输入信号功率低至-40dBm。
