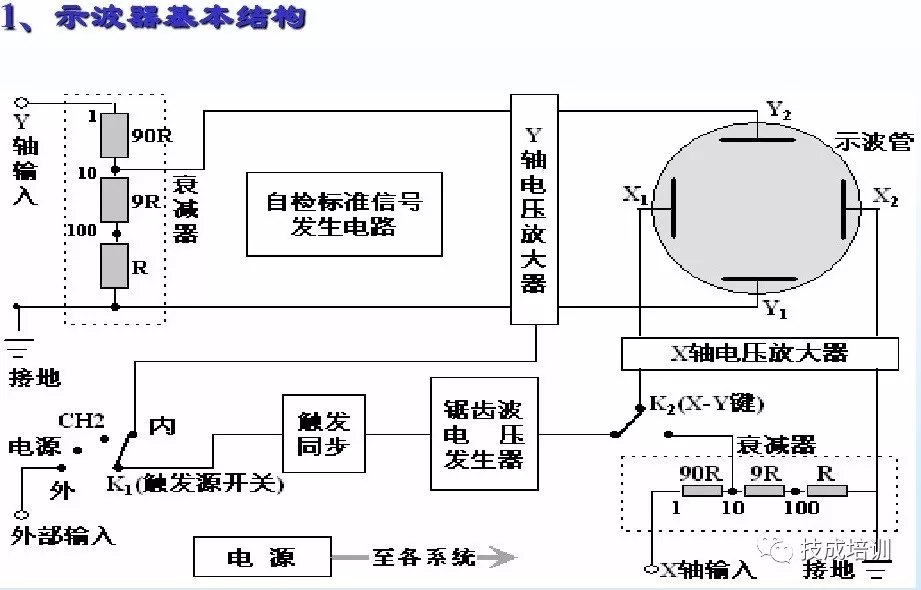

1、示波器基本结构

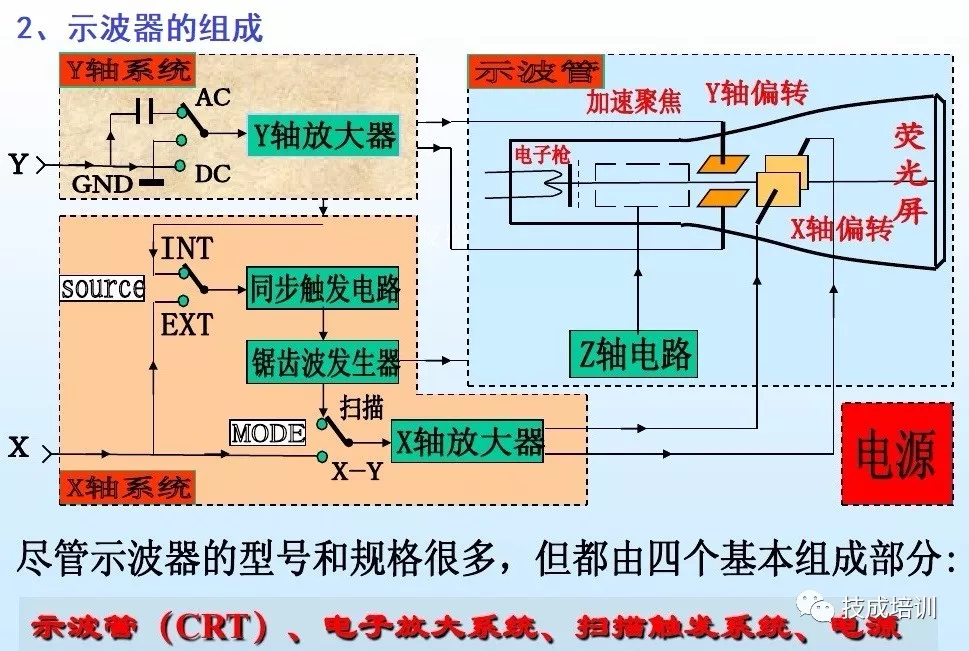

　　2、示波器的组成

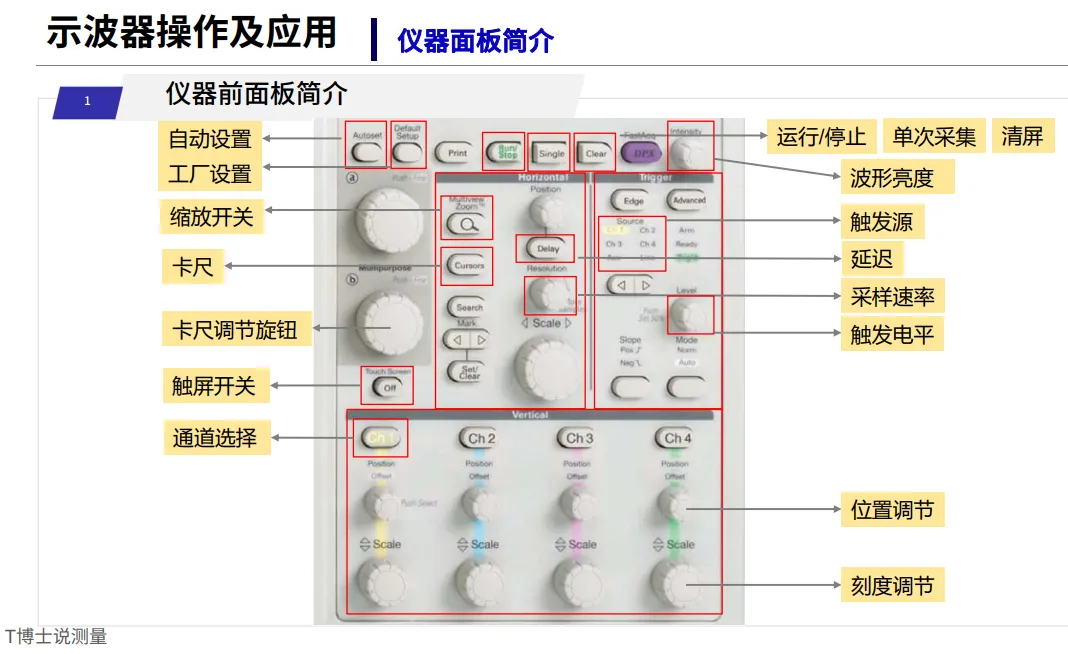

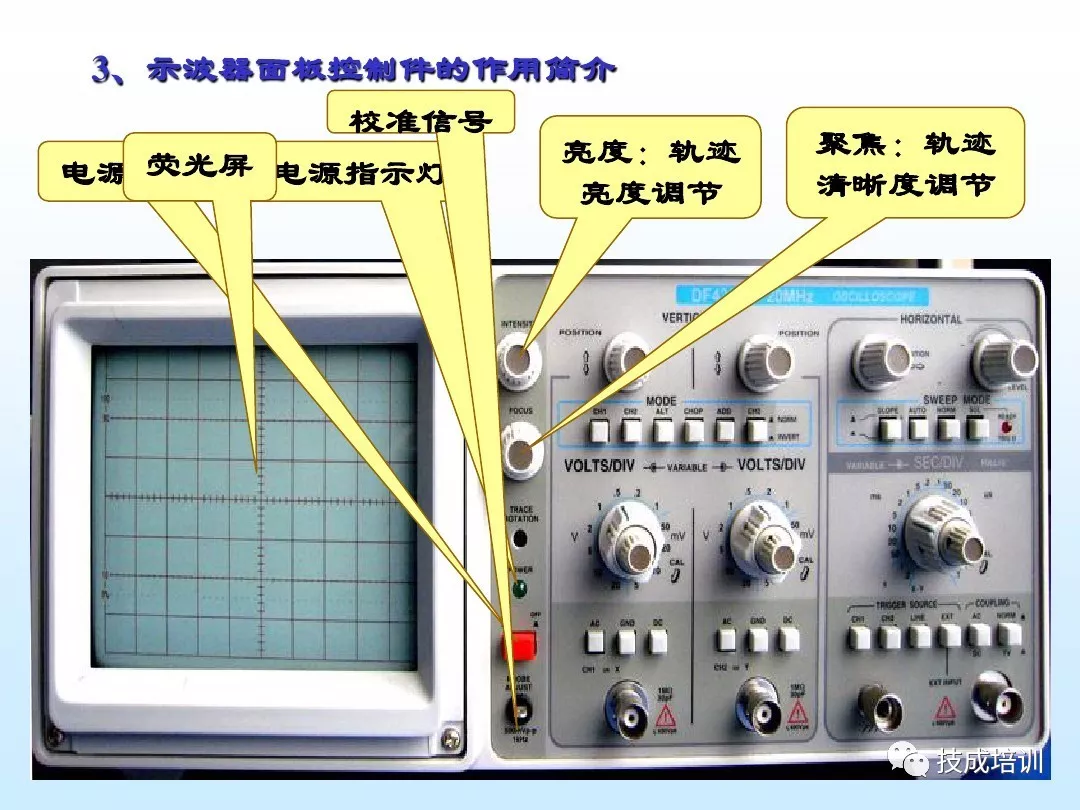

　　3、示波器面板控制的作用简介

　　4、使用

　　(一)、使用前的检查

　　示波器初次使用前或久藏复用时，有必要进行一次能否工作的简单检查和进行扫描电路稳定度、垂直放大电路直流平衡的调整。示波器在进行电压和时间的定量测试时，还必须进行垂直放大电路增益和水平扫描速度的校准。

　　示波器能否正常工作的检查方法、垂直放大电路增益和水平扫描速度的校准方法，由于各种型号示波器的校准信号的幅度、频率等参数不一样，因而检查、校准方法略有差异。

　　(二)、使用步骤

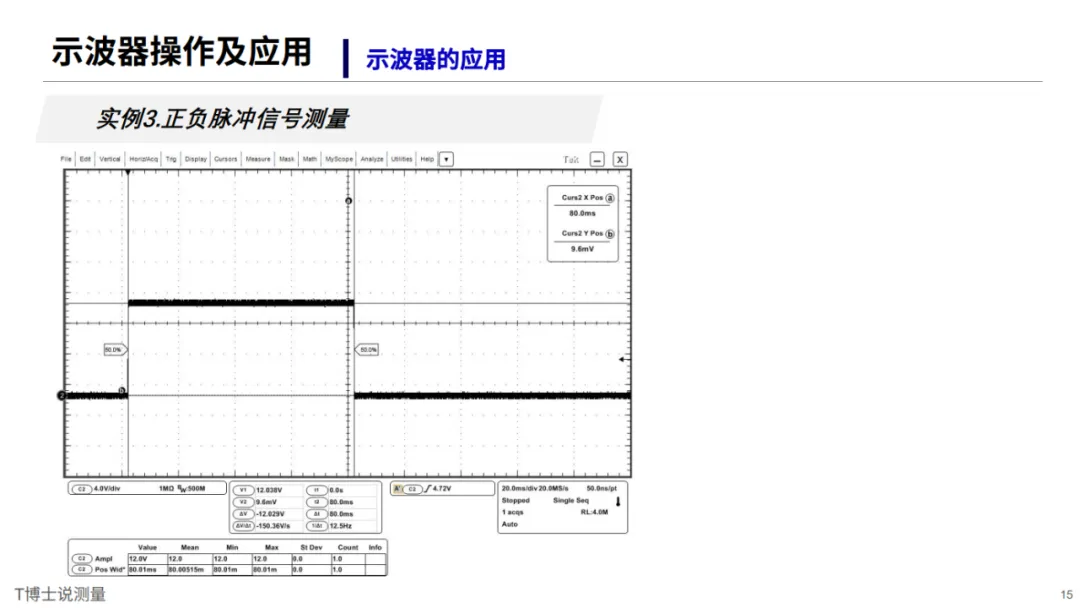

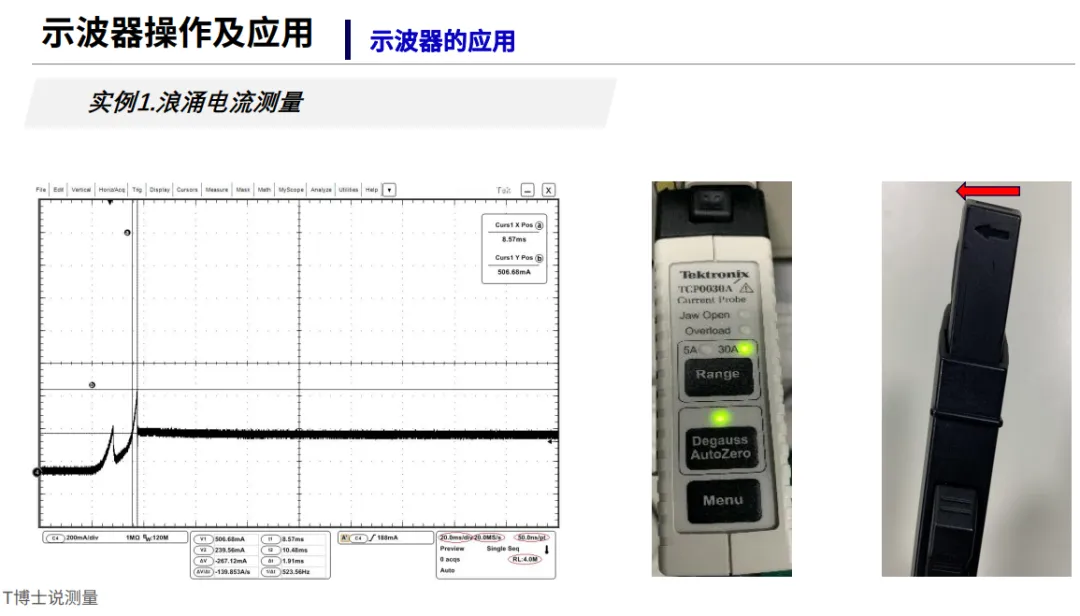

　　用示波器能观察各种不同电信号幅度随时间变化的波形曲线，在这个基础上示波器可以应用于测量电压、时间、频率、相位差和调幅度等电参数。下面介绍用示波器观察电信号波形的使用步骤。

　　1.选择Y轴耦合方式

　　根据被测信号频率的高低，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC。

　　2.选择Y轴灵敏度

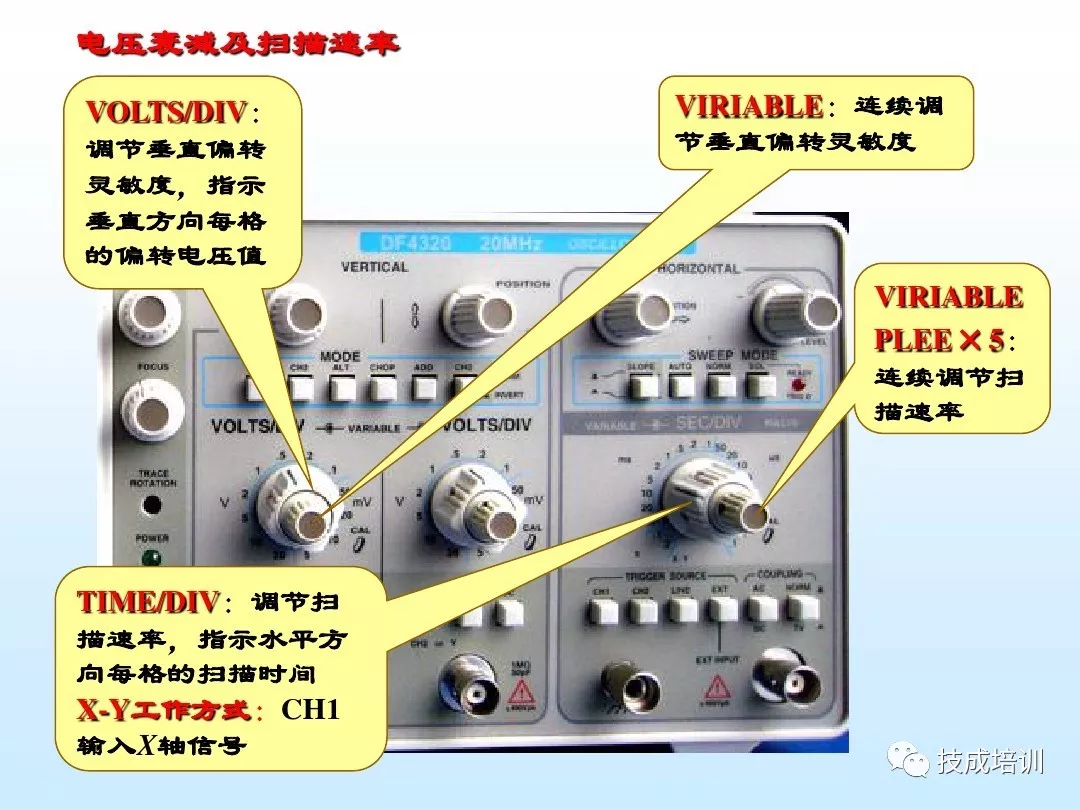

　　根据被测信号的大约峰-峰值(如果采用衰减探头，应除以衰减倍数;在耦合方式取DC档时，还要考虑叠加的直流电压值)，将Y轴灵敏度选择V/div开关(或Y轴衰减开关)置于适当档级。实际使用中如不需读测电压值，则可适当调节Y轴灵敏度微调(或Y轴增益)旋钮，使屏幕上显现所需要高度的波形。

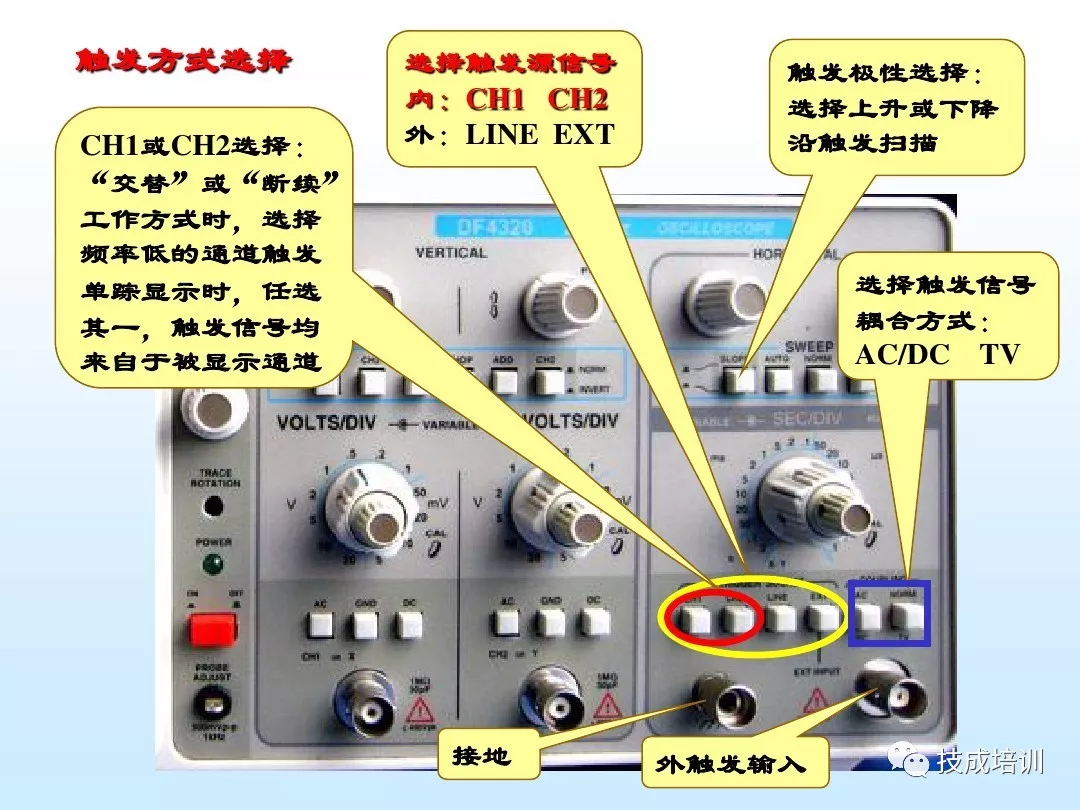

　　3.选择触发(或同步)信号来源与极性

　　通常将触发(或同步)信号极性开关置于“+”或“-”档。

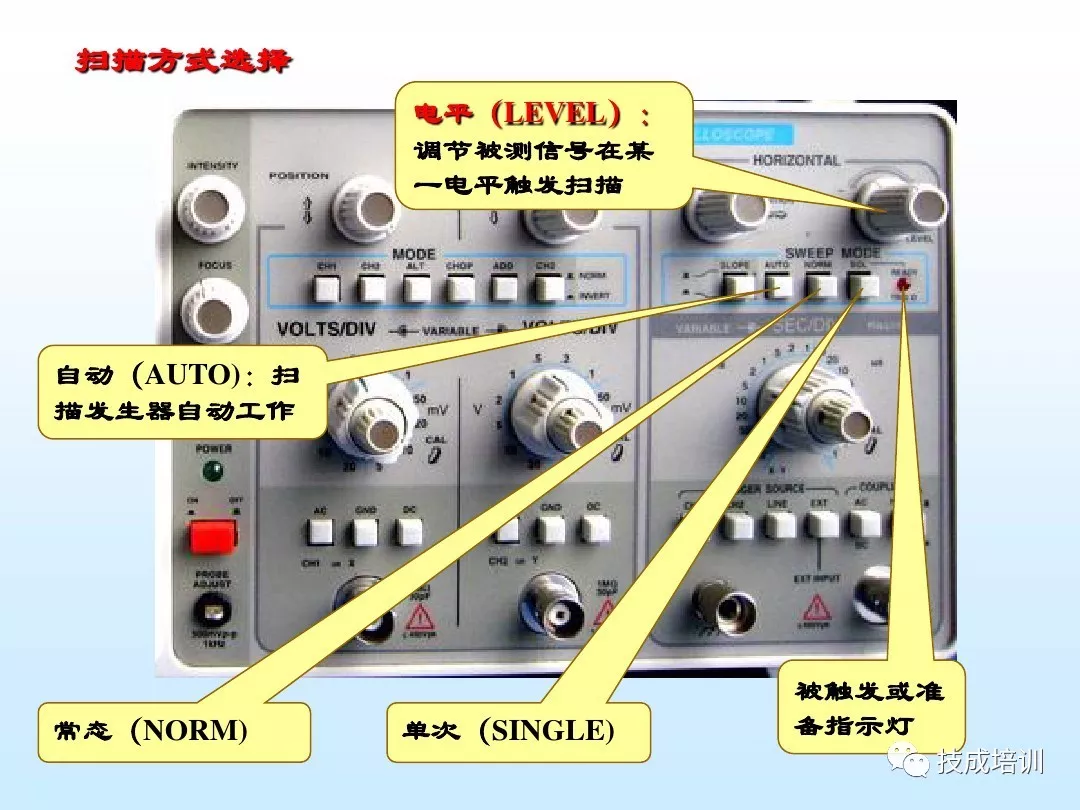

　　4.选择扫描速度

　　根据被测信号周期(或频率)的大约值，将X轴扫描速度t/div(或扫描范围)开关置于适当档级。实际使用中如不需读测时间值，则可适当调节扫速t/div微调(或扫描微调)旋钮，使屏幕上显示测试所需周期数的波形。如果需要观察的是信号的边沿部分，则扫速t/div开关应置于最快扫速档。

　　5.输入被测信号

　　被测信号由探头衰减后(或由同轴电缆不衰减直接输入，但此时的输入阻抗降低、输入电容增大)，通过Y轴输入端输入示波器。
