最近，公司有一位同事问我：“示波器可以直接接火线跟零线之间的220V电压吗?会不会炸机?”因为之前确实炸过一次，心有余悸~

　　相信很多小伙伴都有这样的疑问，今天我就将这方面的知识梳理一下，分享给大家。

　　首先，我们需要知道两个常识：

　　1、普通示波器与市电没有隔离。电源接地线，示波器探头上的地线夹和示波器外壳金属端三者是共地的，也可以说成是相通的。

　　2、一般电源输入的零线N与保护地线PE是连在一起的，使用万用表测量一下，一般在几V左右都是正常的，可以忽略不计。

　　一般情况，我们是将交流220V通过整流后变成直流电压，再经过其它的电源拓扑进一步转换成我们常用的直流电压12V、5V和3.3V等。

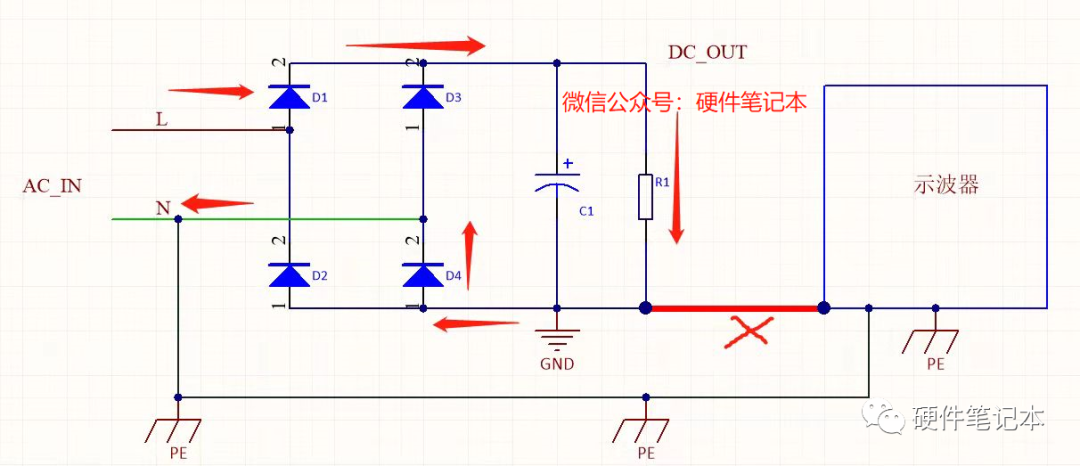

　　在没有接示波器的情况下，交流输入正半周由L→D1→……→D4→N。

　　▲正常情况，交流信号正半周

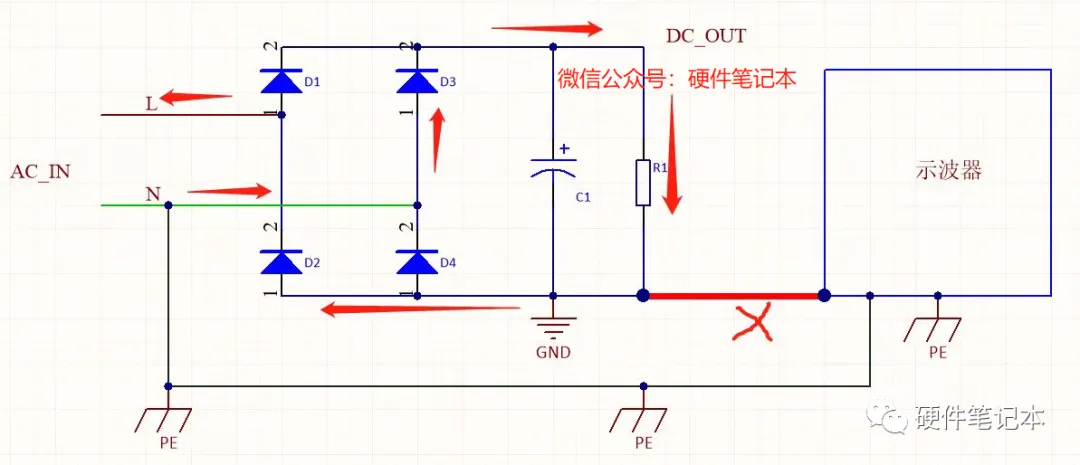

　　在没有接示波器的情况下，交流输入负半周由N→D3→……→D2→L。

　　▲正常情况，交流信号负半周

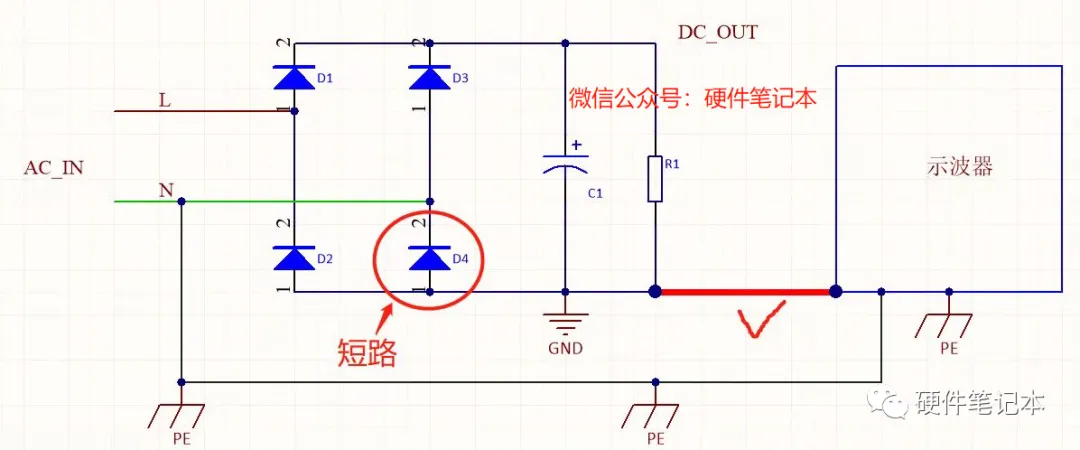

　　接上示波器后，如下图所示，如果示波器的地线接在零线上，那么整流桥的D4被短路。

　　在电源正输入端L→D1→PE，此路径的阻抗会很小，导致电流很大，D1被击穿，就会引起炸机。

　　▲示波器地线夹在零线N上

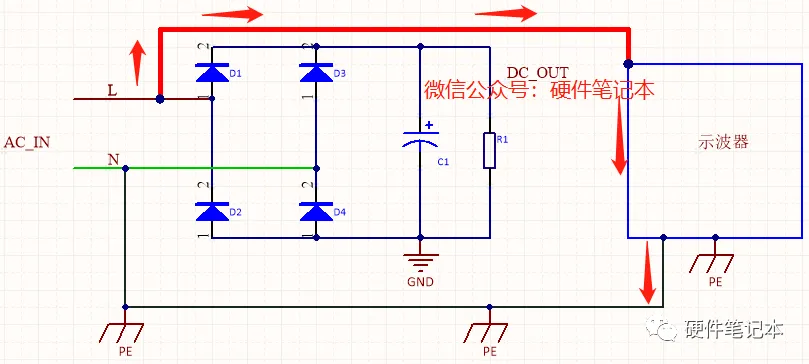

　　如果示波器地线接在火线L上，相当于火线L跟保护地PE直接相连，将会直接造成短路，甚至烧毁示波器。

　　▲示波器地线夹夹在火线L上

　　看到这里，相信大家应该都明白是怎么回事了吧。

　　你有没有过这种经历：有些时候，我们需要两个或者两个以上探头同时进行测试，其中一个探头用来测试火线L和零线N之间的电压，另一个探头用来测试我们的芯片，或者某个5V直流电压。一不小心就将芯片直接给干掉了，其原因就是示波器的共地问题，高压进入了芯片，从而导致了炸机。

　　那么，如何才能直接测量220V电压呢?方法有三种：

　　一是，将示波器电源线三线插头中的接地线剪掉，然后再直接测试。这是将示波器的电源地线人为断开，但需要注意的是，如果你的地线夹直接夹在火线上，那么你的示波器外壳金属端就会带电220V，就会存在安全隐患。目前，大多数企业都会选用这种方式。

　　二是，使用隔离变压器，将被检测设备隔离。这样不用剪掉地线，就可以达到断开测试环路的目的。但是，这种方法属于“浮地”测试，同样存在安全隐患，因此也不予推荐。

　　三是，采用高压差分探头测量市电。火线和零线测试点正反接都没关系，探头内部通过高阻的方式，将测量端的地和示波器的地隔离开来，不会造成短路问题。这是最佳的推荐方式，安全且方便。

　　虽然这是最安全的方式，但高压差分探头比较贵，一般都是几千块钱，所以只有大公司才舍得花钱购买。
