对于电源工程师，示波器的功劳是不可替代的，一旦产品有问题就需要抓波形，抓时序，测试准确数值，以帮助工程师分析，处理，一切看波形说话。如何使测试的数据准确和可靠是非常重要的，准确的数字能够帮助我们，而失真的波形和数值只能误导我们。

　　本人从事电源行业有多年，示波器就相当于我的左右手。我常常看到很多小公司用的示波器过于低端，带宽低，采样率低，认为示波器操作简单，能抓到波形就行，根本没有必要买好的示波器。甚至在使用示波器之前，并没有做测试准备。其实往往就是这个操作不正确导致测试结果失真，影响分析。即使一些资深的工程师可能也不会注意到一些细节。下面就以我见到的很多工程师常犯的问题予以纠正，分享一下我掌握的一些知识。

　　很多工程师直接拿起探头就测试，根本不去检查探头是否需要补偿，示波器是否需要校验。

　　示波器使用前需要自校准和需要探头补偿调节，执行这种调节是使探头匹配输入通道。首次操作仪器时以及同时显示多个输入通道的数据时，可能需要在垂直和水平方向上校准数据，以使时基、幅度和位置同步。例如，发生明显温度变化(> 5°)时就需要进行校准。

　　探头自校准的操作步骤如下：

　　从通道输入连接器上断开任何探头或电缆。确保仪器运行并预热一段时间。R File(文件)菜单中，选择Selfalignment(自校准)。

　　在Control(控制)选项卡上，点击Start Alignment(开始校准)。

　　Ralignment state(整体校准状态)字段中。每个输入通道各个校准步骤的结果会显示在Results(结果)选项卡中。

　　探头补偿调节的操作步骤如下：

　　1.将示波器探头连接到通道，按前面板上的PRESET(预设)按键(左侧面板设置区域中)。将探头信号端和参考地连接到示波器面板上的参考输出，然后按 Autoset(自动设置)。如果使用探头钩式前端附件，请将信号针前端牢固连接在探头上，确保正确连接。如组图一所示：

　　组图一 探头补偿调节

　　2.检查所显示波形的形状。可能会出现的情况如图二。

　　图二 补偿过度，不足和正确补偿

　　过度和不足都需要调节探头。以能更好的测试准确值。

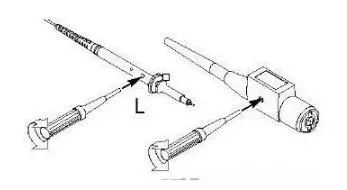

　　3.如果波形不正确，请调整探头。如下图三所示，直至波形为上面的补偿正确波形。

　　图三 补偿探头方法

　　以上两点看似简单，但往往是工程师忽略的。为了使测量更精确，请一定要注意检验。这两个校准功能在任何示波器都应该有。

　　由于很多工程师对示波器的不了解，导致误操作，损坏示波器或电源之后还搞不清楚为什么。

　　很多初级工程师在用多个探头测量电源的时候，刚一开机，电源产品就"炸机"，甚至损害示波器。他们会问我，示波器不是直接把探头接到要测试的元件之间吗?我好像没有接错啊，为什么会这样啊?
