数字示波器的发展极大的降低了低速总线调试的难度，无论是IIC、SPI还是CAN、LIN等，示波器都可以直接将波形转化成数据。传闻近日有一台示波器可以直接破解30多种通信协议，我们一起看看都是哪些协议。

　　在讲解示波器具体的解码内容之前，首先来看一下伴随着示波器的发展，协议解码出现了哪些变化。

　　一、简述示波器发展给协议解码带来的便捷

　　示波器从模拟示波器发展到数字示波器，带来了许多大的改变，例如信号采集、带宽、采样率、屏显等。同样，这样的改变也体现在“协议解码”上，新的解码方式将人们从“0”，“1”的世界中解放出来，大大提高了工作效率。

　　下面，我们具体看一下示波器发展中协议解码方式的变化。

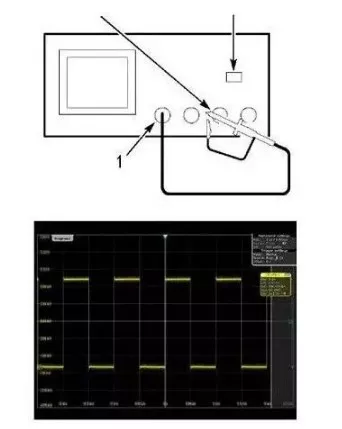

　　最初的协议解码

　　最初的示波器只是一个简单的波形显示兼数据测量，而我们需要获取协议波形深层次的含义，则需要一段一段去分析。

　　例如：观察IIC协议，一个时钟信号，一个数据信号，我们需要按照时钟与数据信号一位一位对应，去进行0/1的组合转换，将其“翻译”成我们需要形式，再去对应相应的物理量。这样不仅工作量大、效率低,，而且还容易出错。

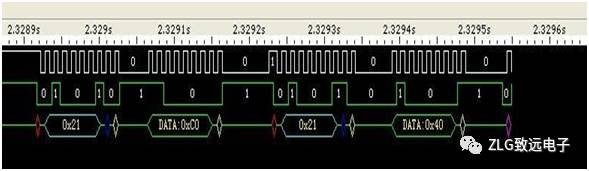

　　图2 最初的协议解码

　　现在的协议解码

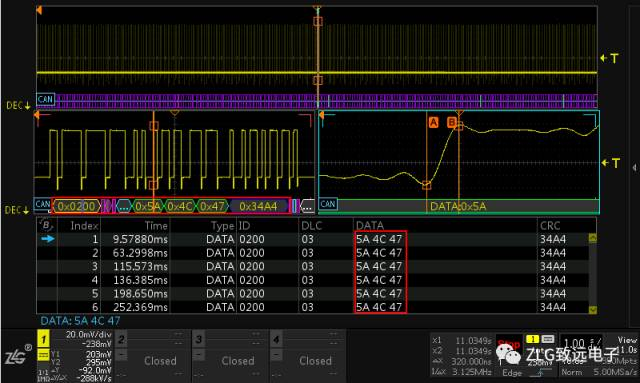

　　直接将波形数据解码后以十六进制、十进制或字符的形式呈现出来，省去了工程师转换的过程，大大加快了开发效率。如图3为一段CAN协议的解码，可以一步到位。

　　图3 双ZOOM下的CAN协议解码

　　二、简要介绍每一种协议

　　目前，在示波器上，除了大家所熟知的CAN、UART、IIC、USB等协议解码外，还有许多使用越来越频繁的协议。下面，我们按照协议的应用一一介绍。

　　1 汽车电子所使用的协议解码

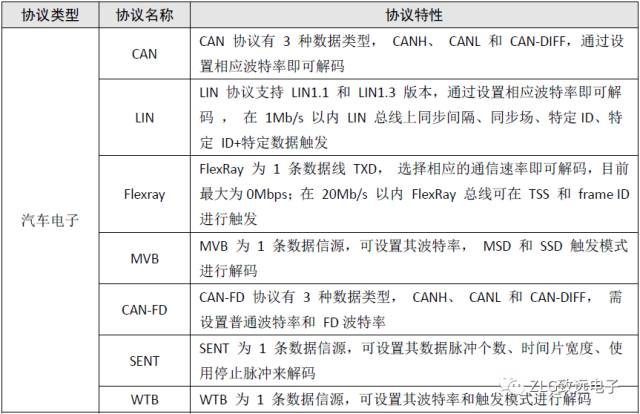

　　表1 汽车电子相关协议及特征

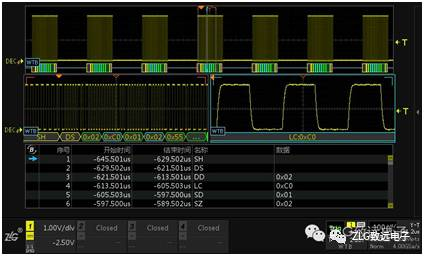

　　如图4为WTB协议解码

　　图4 双ZOOM下的WTB协议解码

　　2 IC接口相关协议

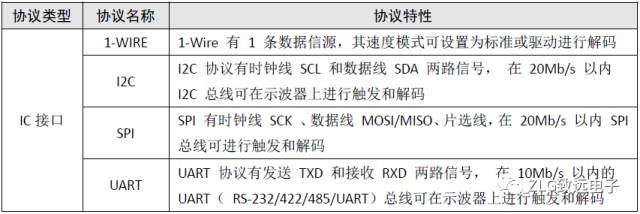

　　表2 IC接口相关协议及特征

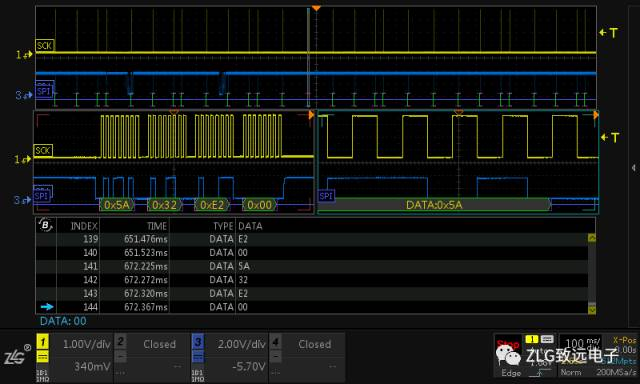

　　如图5为SPI协议解码

　　图5 SPI协议解码

　　3 电脑周边相关协议

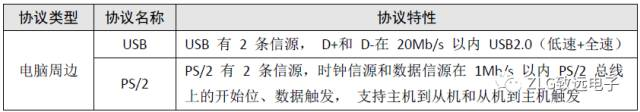

　　表3 电脑周边相关协议级特征

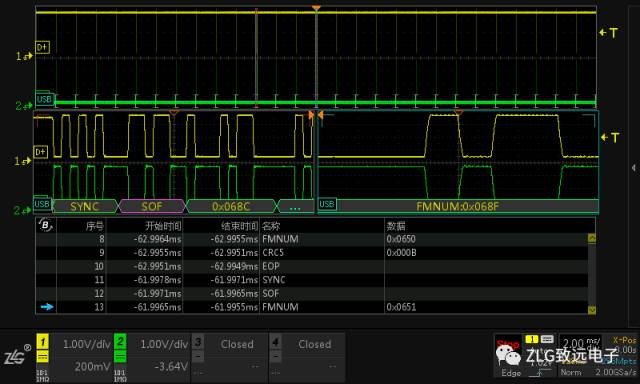

　　如图6为USB协议解码

　　图6 双ZOOM下的USB协议解码

　　4 无线通信相关协议

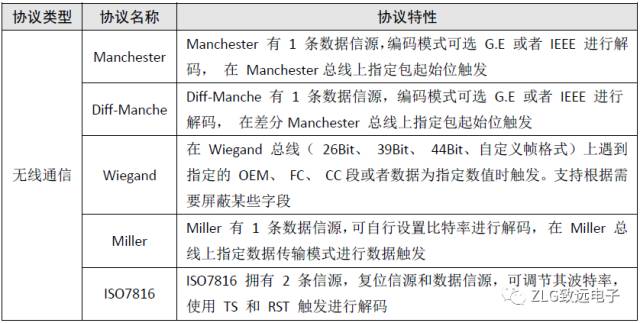

　　表4 无线通信相关协议及特征

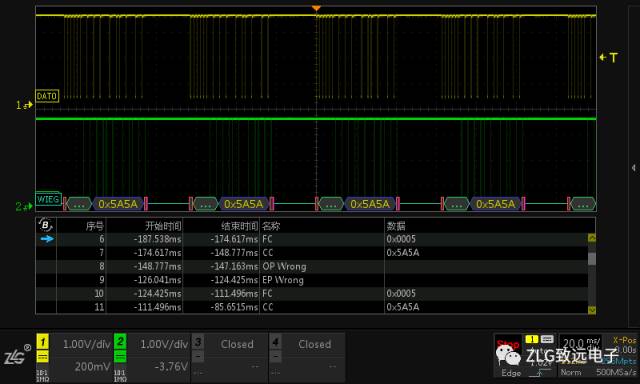

　　如图7为Wiegand协议解码

　　图7 Wiegand协议解码

　　5

　　各行业相关协议

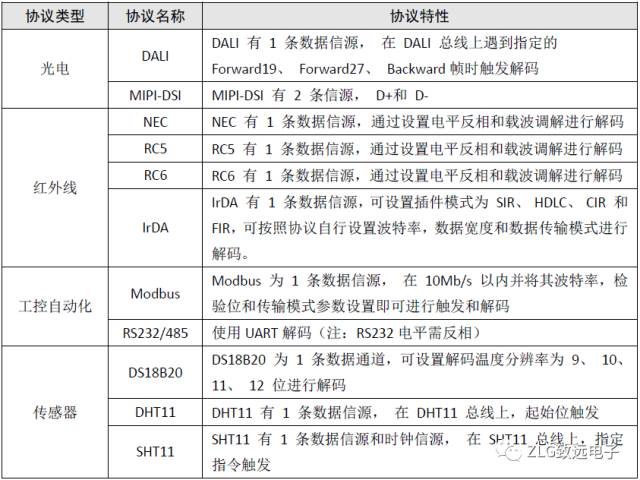

　　表5 各行业相关协议及特征

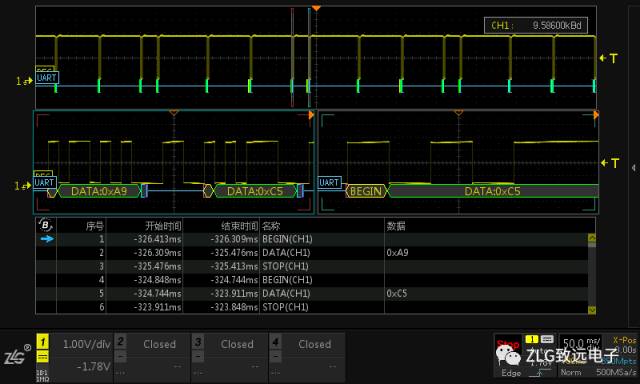

　　如图8为RS232解码：

　　图8 双ZOOM下的RS232解码

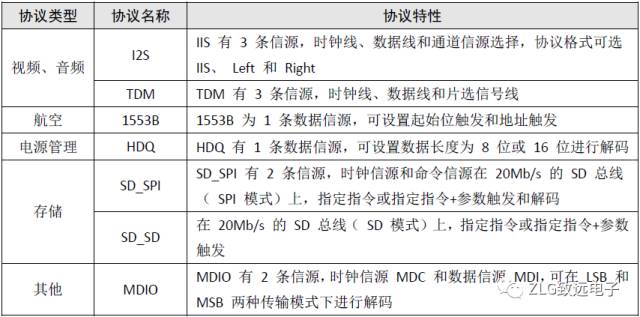

　　表6 各行业相关协议及特征
