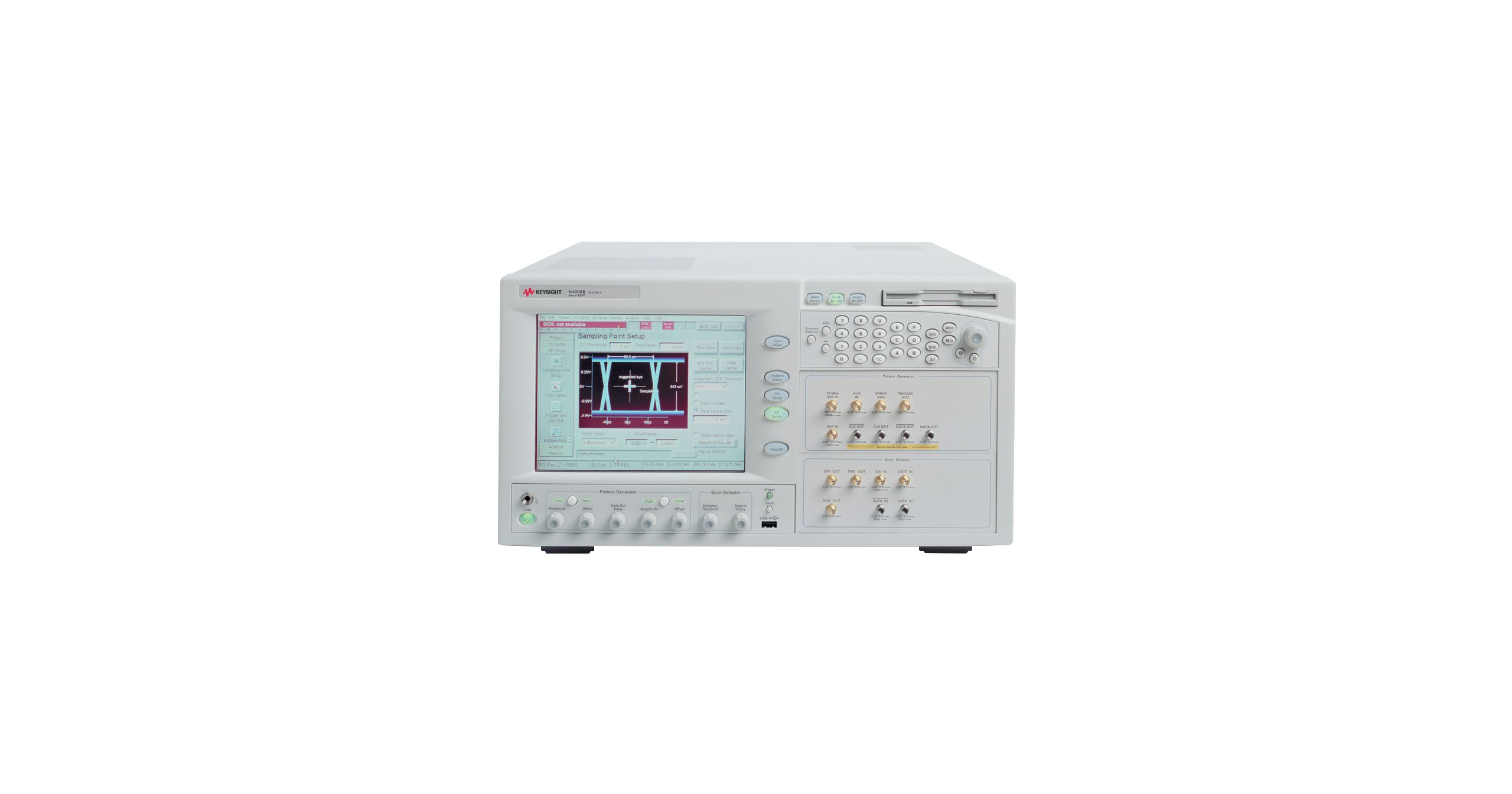

N4906B串行误码率测试仪是德Keysight通用型误码率测试仪
N4906B 是是德科技（Keysight Technologies）推出的一款紧凑型、经济高效的串行比特误码率测试仪。它旨在满足高速数字互连技术的研发验证和自动化生产测试需求，在保证高性能的同时，提供了更小的体积和更具竞争力的价格。
以下是N4906B 误码分析仪的详细技术参数和功能特点：核心定位与特点
N4906B 定位于 “高性能与高性价比的平衡点”。它继承了高端BERT（如N4903B）的许多先进功能，但将其集成在一个更紧凑的2U高主机中，非常适合空间有限的测试台或需要多台仪器并行的产线。
主要特点：
·经济高效：在提供高性能的同时，降低了拥有成本。
紧凑型设计：2U高的半机宽外形，节省机架空间。
·出色的信号保真度：提供低抖动、高质量的信号用于精确测试。
·集成抖动注入和时钟恢复：具备高端BERT的关键功能。
·面向未来的速率：支持高达 32 GBaud（NRZ）和 64 GBaud（PAM4）的速率，覆盖当前主流的高速标准。
详细技术参数
与N4903B 一样，N4906B 也是一个主机平台，其具体性能由插入的模块决定。其最高速率版本支持 32 Gb/s NRZ和 64 Gb/s PAM4。
1. 发生器（Pattern Generator）部分
最大串行数据速率：NRZ 模式：最高可达 32 Gb/s。
PAM4 模式：最高可达 64 Gb/s（32 GBaud）。这是测试下一代800G以太网（使用PAM4调制）的关键能力。
输出码型：
PRBS：支持所有标准的PRBS码型（PRBS7, 9, 11, 13, 15, 23, 31等）。
用户自定义码型：支持导入复杂的任意码型。
PAM4 特定码型：支持 PAM4 调制的特定PRBS码型，如 PRBS13Q、PRBS31Q 等。
输出信号质量：
固有抖动（固有RJ）：极低，典型值 < 150 fs RMS，确保输出信号非常“干净”。
上升/下降时间：< 12 ps（典型值）。
输出幅度：可调范围广。
信号损伤注入：
集成抖动注入：
正弦抖动（SJ）
随机抖动（RJ）
有界不相关抖动（BUJ）
SSC（扩频时钟）注入：支持中心扩展和下扩展。
2. 分析器（Error Detector）部分
最大分析速率：
与发生器匹配，最高32 Gb/s（NRZ）或 64 Gb/s（PAM4）。
输入灵敏度：
优异，典型值< 35 mVpp。
时钟恢复：集成可调时钟恢复单元：支持各种标准的Golden PLL。
环路带宽：可灵活设置，以符合PCIe、以太网等标准的一致性测试要求。
误码分析：实时计算和显示误码率（BER）。
能够绘制浴盆曲线（Bathtub Curve）和眼图。
支持突发模式检测。
3. 物理接口
电接口：通过高性能同轴连接器提供。
光接口：通过插入光参考接收器（ORR）等模块，可以直接测试光信号，用于400G/800G光模块的测试。
主要应用领域
N4906B 广泛用于需要可靠、可重复且高效测试的场景：
高速数据中心互连：400GE/800GE 光模块和AOC的发射机和接收机测试。
计算总线测试：PCI Express（PCIe）Gen4/5/6 器件和系统的测试。
自动化生产测试：其紧凑的设计和自动化能力非常适合在生产线中进行高速、高吞吐量的测试。
研发验证：为研发工程师提供了一个性价比极高的高性能BERT平台。
总结：N4906B 在 Keysight BERT 产品线中的位置
特性 | N4903B（高端） | N4906B（中高端/经济型） | N4901B（入门级/旧款） |
定位 | 顶级研发、一致性测试、超高性能 | 高性能研发、验证、生产测试 | 基础研发、教育、功能测试 |
外形 | 全机宽，较高 | 半机宽，2U高（紧凑） | 全机宽 |
信号质量 | 极致（超低抖动） | 优秀（很低抖动） | 良好 |
最高速率 | 32 Gb/s NRZ, 56 Gb/s PAM4 | 32 Gb/s NRZ, 64 Gb/s PAM4 | 14.2 Gb/s 或更低 |
关键优势 | 无与伦比的信号完整性，黄金标准 | 性能、尺寸和价格的完美平衡，面向未来 | 成本低，易于使用 |
概述和功能
Keysight N4906B 串行误码率测试仪是一款通用型误码率测试仪，适用于高速数字通信组件和系统。它是经济高效的制造和电信设备测试的理想选择。
N4906B 提供 3.6 Gb/s（选件 003）和 12.5 Gb/s（选件 012）两种版本。两者均包含一个码型发生器和一个纠错检测器，具有极佳的性价比。
12.5 Gb/s 错误检测器可配置 CDR（选件 102）以测试无时钟接口，并可配置真差分输入（选件 101）以测试 LVDS 和其他差分接口。3.6 Gb/s 分析仪配备真差分输入。
增强型测量套件（选项 101）提供强大的信号分析功能，例如具有总抖动和 RJ / DJ 分离的 BERT 扫描、快速总抖动、频谱分解、眼图轮廓、错误位置捕获和输出级测量。
N4906B 尺寸紧凑，节省机架空间。LAN、USB 和 GPIB 接口使其能够轻松集成到自动化测试环境中。
对于台式用户而言，N4906B 串行 BERT 提供了一个直观的用户界面，配备了最先进的基于 Windows XP 的彩色触摸屏。
3.6 Gb/s 或 12.5 Gb/s 模式发生器和错误检测器
快速眼罩测量，用于合格/不合格测试（选项 101）
增强型测量套件（选项 101）
极佳的精度和灵敏度，可实现精确测量
突发模式下的快速比特同步
直观的用户界面，先进的Windows XP彩色触摸屏
小巧的外形设计，节省工作台和机架空间
与现有远程命令兼容（例如 Keysight 71612、86130A 系列和 N4900 系列）
总而言之，N4906B 可以看作是 N4903B 众多先进功能的一个“紧凑和经济优化版”。它在保持了极高信号质量和支持最前沿速率（如64Gbaud PAM4）的同时，通过优化设计降低了成本和体积，使其成为当前高速通信测试市场中一个非常受欢迎和竞争力的选择。
