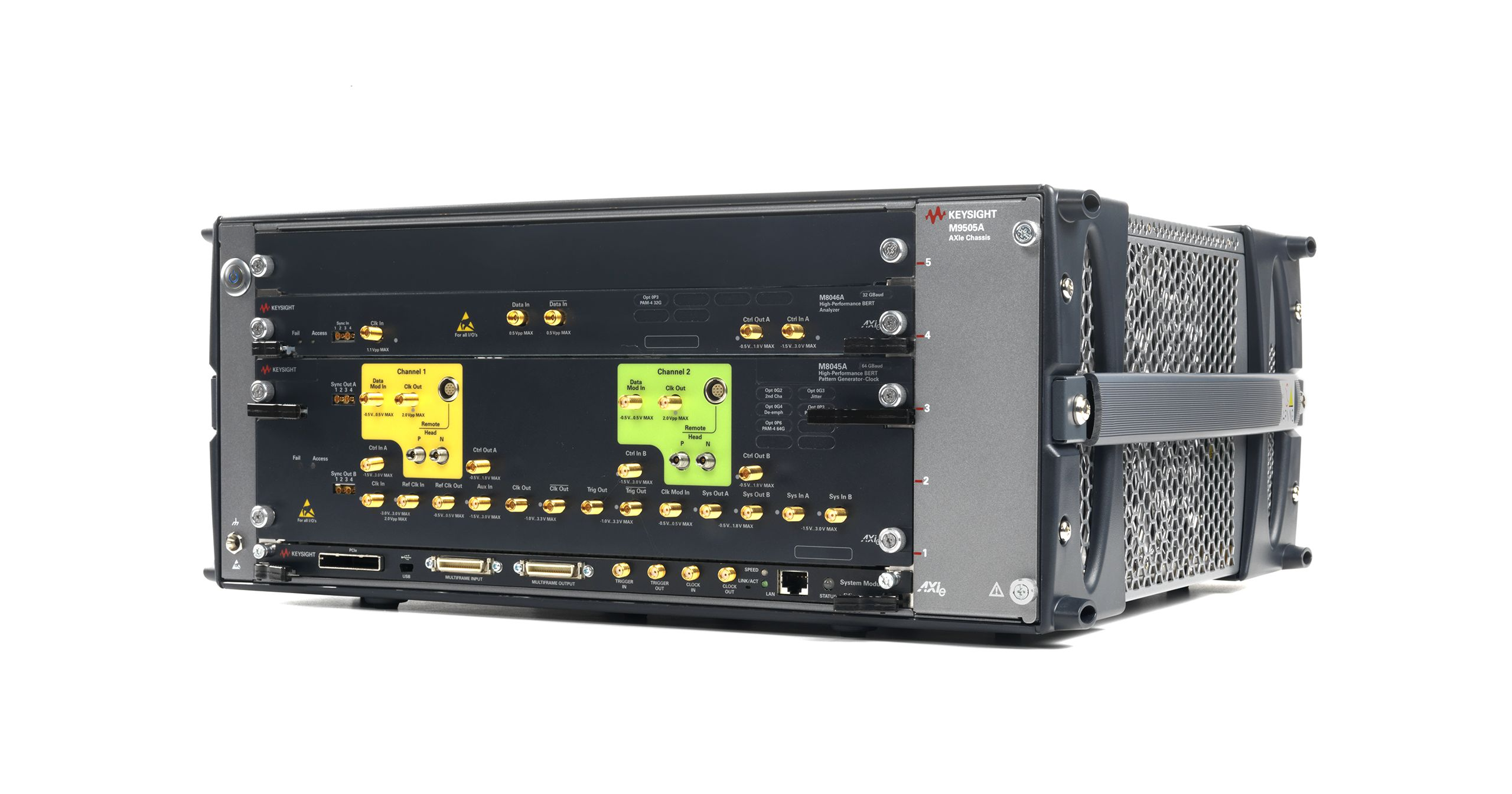

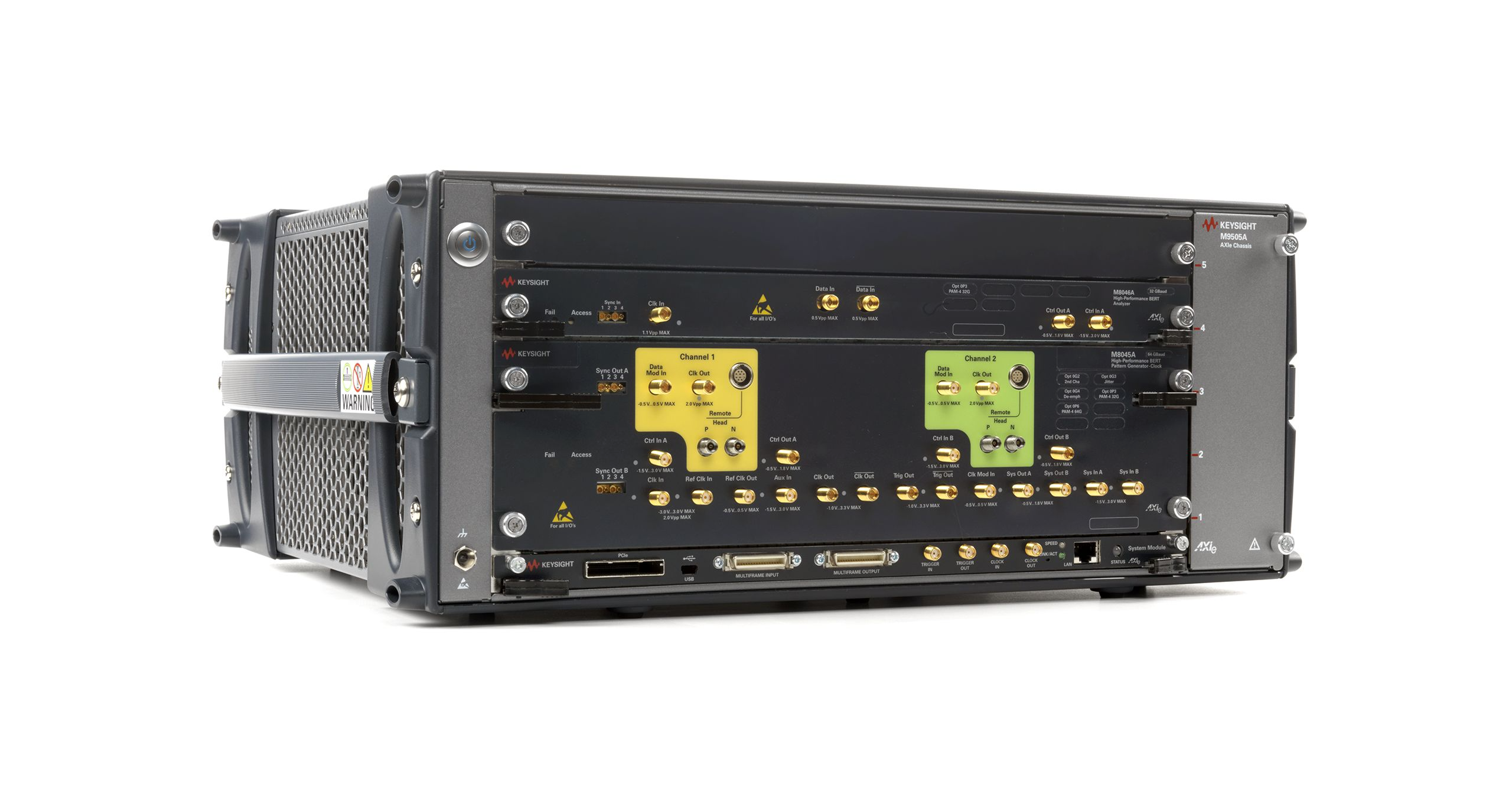

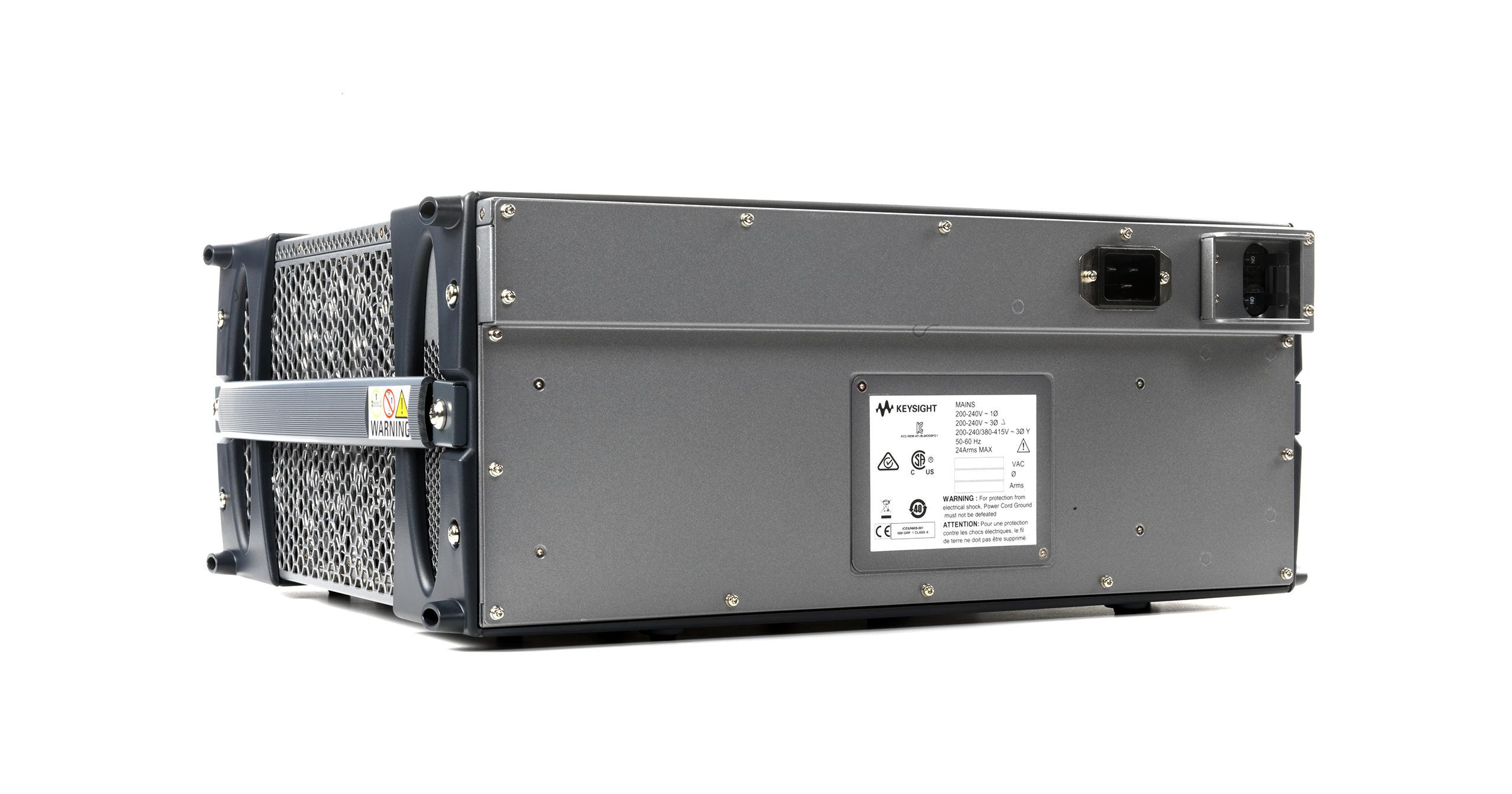

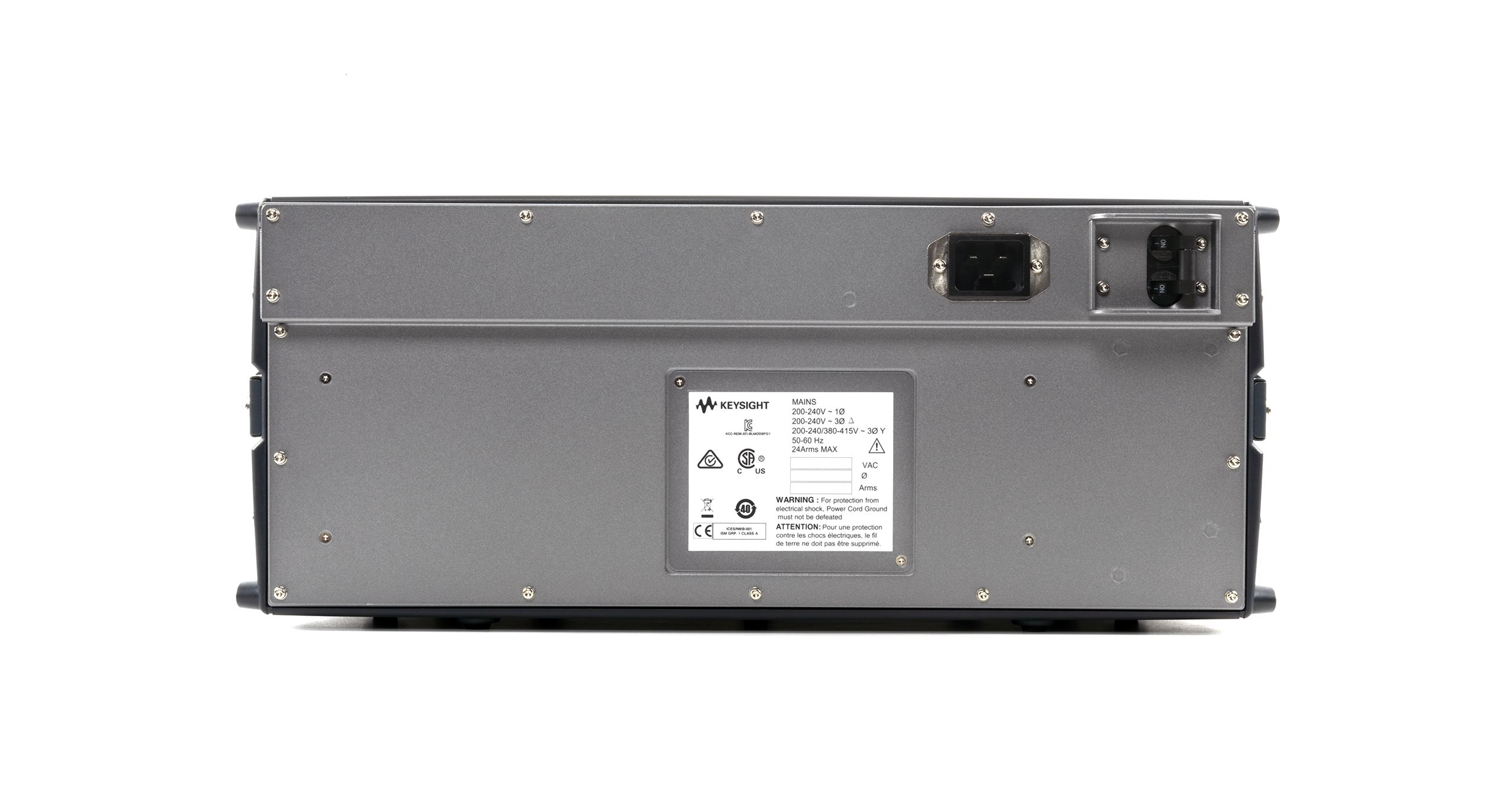

M8040A 是是德科技推出的一款高性能比特误码率测试仪。它不是一台简单的信号源或分析仪，而是一个模块化系统，主要用于测试和验证高速串行通信链路的物理层性能，其核心指标就是误码率。

需要强调的是，M8040A是一个系统，其具体属性取决于其主机型号和内部插卡的模块型号。以下信息基于典型的 M8040A 主机和高性能模块（如 M8040A-072 32 Gbaud PAM4 BERT）。

M8040A 关键属性详解

1. 电压范围

这里的“电压”主要指输出信号的幅度和输入信号的容忍范围。

输出振幅范围（作为发射端）：典型范围： ~200 mVppd 至 ~1.2 Vppd（可调）。

具体范围取决于所选的发射器模块和连接器类型（比如单端或差分）。

高输出摆幅对于克服信道损耗和保证接收端信号完整性至关重要。

输入电压范围（作为接收端）：

接收端通常指定其灵敏度和最大输入电压。

灵敏度： 可以正确识别的最小输入电压，通常在 ~50-100 mVppd 量级。

最大输入电压： 接收端能承受而不被损坏的最大电压，通常远高于1 Vppd，具体需参考数据手册。

2. 扫频范围

在BERT系统中，“扫频”概念与矢量网络分析仪不同。M8040A的核心是数据速率，其“扫频”指的是：

数据速率/符号率范围：

对于 NRZ 调制： 最高可达 32 Gb/s。

对于 PAM4 调制： 最高可达 32 Gbaud（对应 64 Gb/s 的数据吞吐量）。

该速率可在很大范围内连续或步进调节，以测试被测设备在不同数据速率下的性能。

时钟恢复单元带宽：

接收端通常集成了时钟恢复电路，其捕捉带宽也是一个关键的“频率范围”，例如从几 MHz 到几十 MHz 可调，用于锁定输入的信号时钟。

3. 电流范围

BERT本身不直接作为一个电流源或电流表来使用。这里的“电流”主要指其电源要求和功耗：

供电要求： 通常使用标准交流电（例如 100-240 VAC， 50/60 Hz）。

功耗/电流消耗：

这是一个高功率仪器，其功耗与配置的模块数量密切相关。

典型功耗： 满载时可能在 300W 至 500W 量级。

根据功耗可以推算出其工作电流。例如，在 220V 电压下，400W 功耗对应的电流约为 1.8A。

4. 尺寸

M8040A采用是德科技模块化仪器的主流平台（与M9500A等主机类似）的物理规格。

主机外形尺寸（宽 x 高 x 深）：

宽度： 426.0 毫米（半机架宽度， 16.8 英寸）

高度： 根据主机槽位数不同有两种规格：

4槽位主机： 177.0 毫米（3U， 7.0 英寸）

8槽位主机： 265.4 毫米（5U， 10.5 英寸）

深度： ~490 毫米（不包括提手和后面板连接器），约 19.3 英寸。

重量：根据配置不同，大约在 15-25 公斤 之间。

总结

属性 M8040A（高性能BERT系统）描述

电压范围（输出） 约 200 mVppd 至 1.2 Vppd（可调，取决于模块）

扫频范围（数据速率） 最高 32 Gb/s (NRZ) / 32 Gbaud (PAM4)，可调

电流范围（功耗） 非测量功能。典型功耗 300W - 500W，对应交流电流约 1.4A - 2.3A (@220VAC)

尺寸（宽x高x深） 426 mm x 177 mm (3U) 或 265 mm (5U) x ~490 mm

（半机架宽度，台式或机架安装）

核心应用 高速SerDes， 光模块， 交换机， 一致性测试（如PCIe， DDR， 400G/800G以太网）

M8040A 高性能 BERT 的跳变时间更短，固有抖动更低，能够提供数据速率高达 64 GBaud 的纯净 NRZ 和 PAM4 信号。 M8040A 的远程前端和 1.85 mm 短电缆使测试点可以尽量接近被测器件，最大限度降低有损通道造成的信号衰减。

• 2 至 64 Gbaud 的 PAM4 信号数据速率

• 真正的实时 PAM4 误码检测能力，数据速率高达 58 Gbaud

• 内置去加重、分析仪均衡和时钟恢复功能

• 整合和校准过的抖动注入：RJ、PJ1、PJ2、SJ、BUJ 和时钟/2 抖动

• 每个模块有两个码型发生器通道，用于仿真干扰源通道

• 8/16/32/64 GT/s PCI Express® 交互式链路训练和 SKP OS 过滤

• 可以通过算法生成 PRBS、QPRBS 码型，也可以使用保存在存储器中的码型或是通过码型序列发生器生成的码型

• 用于 PAM4、Gray 编码、FEC 编码、预编码器和误码分布分析

• 所有选件和模块均可升级

• 提供真正的误码分析功能，能够提供准确且可重复的测量结果，从而优化您的器件的性能裕量

目标应用

M8040A 专为研发和测试工程师设计，帮助他们表征芯片、器件、收发信机模块和子组件、电路板以及系统。这些被测器件和系统配有串行 I/O 端口，数据速率高达 32 GBaud 和 64 Gbaud，主要在服务器、计算、数据中心和通信行业中使用。

许多流行的互连标准使用了 PAM4 和 NRZ 数据格式。M8040A 可对这些标准进行接收机（输入）测试，如下所示：PCIe 6.0/5.0/4.0、TBT3、400 GbE、50/100/200/400/800 GbE、OIF CEI-56G 和 CEI-112G、64G/112G 光纤通道、Infiniband-HDR，以及芯片间、芯片与模块、背板、中继器和有源光缆的专有接口。

M8040A 64 Gbaud BERT 的码型发生器可提供纯净的 32 和 26.5625 Gbaud PAM4 输出信号。

重要提示：

以上规格为基于公开资料的典型值。M8040A是一个高度可配置的系统，其精确规格完全取决于您选择的机箱和模块组合。 在进行任何设计或采购决策前，请务必查阅 Keysight官方发布的M8040A数据手册、配置指南和用户手册，以获取最准确、最完整的信息。
