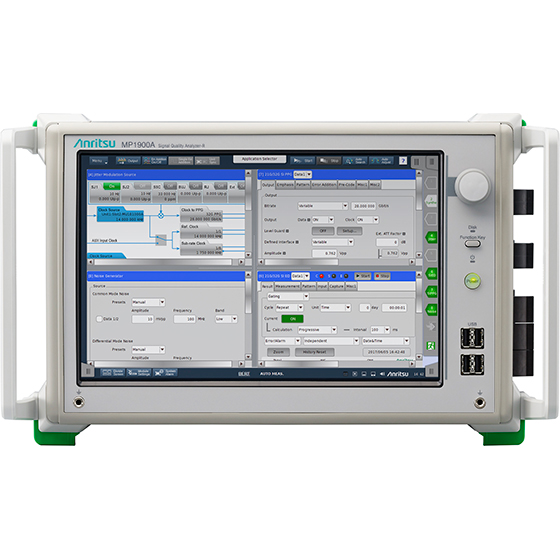

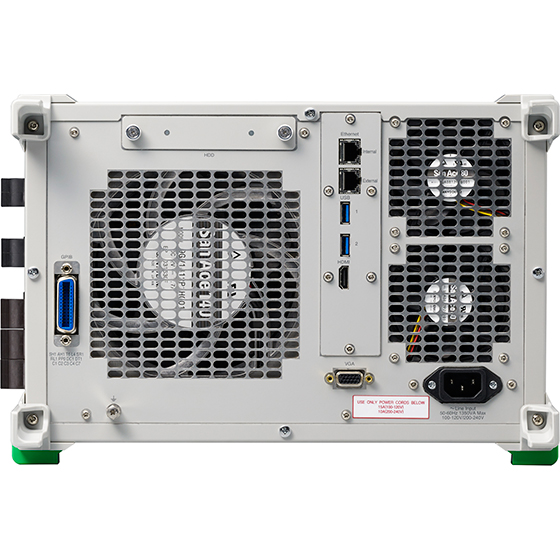

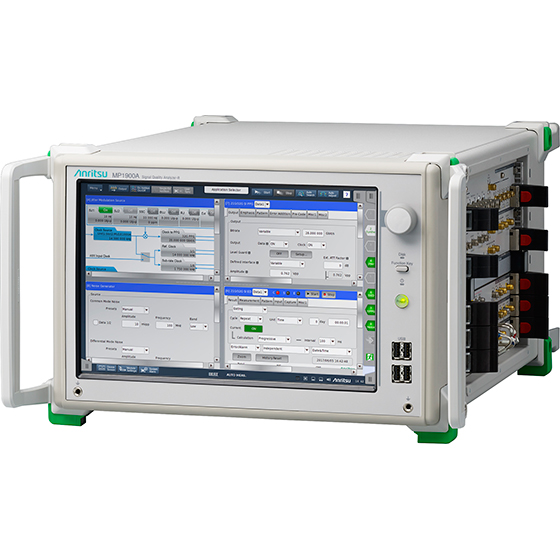

MP1900A 安立 Anritsu 误码仪
MP1900A系列是一款8插槽模块化高性能BERT，支持NRZ和PAM4以及PCI Express/USB等总线接口的高速网络接口的一体化物理层测量
- 最大传输容量为512 Gbit / s
- PAM4 PPG/ED (MU196020A/MU196040A)
Baud rate of 2.4 to 64.2 Gbaud*1
多通道可扩展性 4ch PAM4/NRZ
高速Tr / Tf 8.5 ps（20 - 80％）
低残余抖动数据输出170 fs rms（典型值）
高质量数据输出，低噪声，低失真
4抽头强调（可变范围20 dB）
ISI调整功能
FEC模式生成功能
Stressed裕度BER < E-12*2
內部時鐘恢復
PAM 4模式编辑器，符号错误测量 - 抖動，校樣強度測量功能（SJ / RJ / BUJ / SSC）
- 电压噪声附加功能(Common/Differential/White Noise)
- 使用DUT BER计数器功能测量抖动容限
*1: ED（超過32.1 G）將來會得到支持
*2: 符合CEI標準的PAM 4波形輸入了的时候
*2: 符合CEI標準的PAM 4波形輸入了的时候
PAM4 Solution (Max. 64 Gbaud at 1CH)
高速串行總線接口測試解決方案 (PCI Express, USB, Thunderbolt)
- 传输容量最大512 Gbit/s，一个主框架最多可扩展至16ch（配备8个32 Gbit/s 2ch PPG插槽）
- 一体化支持高速网络、PCIe等总线接口或双向测试
- 新宽带32 Gbit/s SI PPG/ED（MU195020A/MU195040A）
- 比特率2.4 Gbit/s到32.1 Gbit/s
- 支持NRZ/PAM4
- 10阶加重
- 可变ISI功能
- 多频段CTLE（8 Gbit/s、16 Gbit/s、28 Gbit/s带宽）
- 随机抖动的内部抖动输出低至115 fs rms（典型值）
- 高灵敏度的数据输入，典型值达15 mV（眼高）
- 可选1ch/2ch
- PCI Express链路训练、LTSSM分析（使用MU195020A/MU195040A/MX183000A-PL021）
- USB 链路训练、LTSSM分析（使用MU195020A/MU195040A/MX183000A-PL022）
- 增加抖动和测量抖动容限功能（SJ/RJ/BUJ/SSC，使用MU181500B/MX183000A-PL001）
- 电压噪声增加功能（普通、差动式、白噪声，使用MU195020A/MU195050A）
NRZ Solution (Max. 32 Gbit/s at 1ch)
