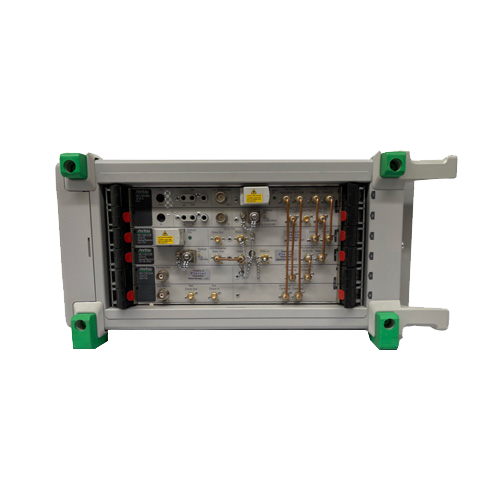

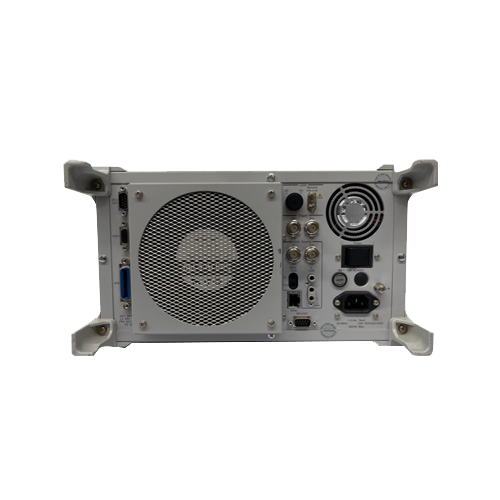

Anritsu MP1590B 信号质量分析仪 详细规格

1. 覆盖频率

这指的是其能够生成和分析的数据速率。

数据速率范围： 40 Mbps 至 12.5 Gbps（部分型号或配置可能支持更高）。

这个范围覆盖了从传统通信协议到现代高速接口，如：

SONET/SDH (OC-192/STM-64)

10 Gigabit Ethernet (10GbE)

Fibre Channel (8G/10G)OTU-1/OTU-2

2. 显示方式

物理显示： 配备一个大型彩色液晶显示屏，用于显示波形、眼图、测量结果和设置菜单。

显示模式：

眼图分析： 核心功能，高分辨率显示信号眼图。

抖动分析： 分离和显示各种抖动成分（RJ, DJ, TJ, DCD, ISI）。

波形显示： 显示比特序列的时域波形。

浴盆曲线： 显示误码率随采样时间变化的曲线。

用户界面： 图形化界面，通常通过前面板的旋钮、按键和软键进行操作。

3. 外形尺寸 & 重量

外形尺寸（宽 × 高 × 深）：约 426 mm × 221.5 mm × 550 mm (标准 4U, 19英寸机架宽度)。

重量：约 25 kg。由于其高性能和复杂的内部结构，它是一款重量级的仪器。

4. 适用范围

MP1590B 是一款集误码率测试、波形/眼图分析、抖动生成与分析于一体的综合性测试平台，主要用于：

高速串行接口的物理层测试：

测试和验证 光模块/电模块、串行器/解串器 的性能。

进行接收机抖动容限测试。

通信设备研发与制造：

用于 路由器、交换机、传输设备 的高速端口测试。

元器件特性分析：

对时钟恢复单元、重定时器 等器件进行性能评估。

标准一致性测试：

依据行业标准（如IEEE, ITU-T, OIF）对设备进行物理层一致性测试。

核心特点总结

一体化平台： 将高性能误码仪、采样示波器和抖动分析仪的功能集成于一台仪器中。

强大的抖动分析能力： 能够精确分离和测量各种抖动成分，是诊断信号完整性问题的关键。

高精度眼图生成与分析： 提供清晰、高分辨率的眼图用于信号质量评估。

生产与研发兼顾： 既适用于研发阶段的深度分析，也适用于生产环境下的高速自动化测试。

主要特性：

• • 多通道同时测试
  • SDH/SONET，PDH/DSn，OTN抖动性能综合测试仪表
  • 支持10/100/1000 M，Gigabit 和 10 Gigabit 以太网测试
  • 高精度抖动测量

• 一台主机可支持 1.5 Mbps～10.7 Gbps 所有测试接口

• 同时支持多端口的 10/100/1000 M，Gigabit 和 10 Gigabit 以太网和IP的完全分析以及 SDH/SONET，OTN 分析

• 支持包括OTU-1 (2.66 Gbps) 和OTU-2 (10.71 Gbps) 速率的ITU-T G.709 OTN测试

• 支持符合泊松分布的误码插入功能，可正确评价设备的FEC误码纠错功能

• 支持联系级联和任意级联映射

• 支持 SDH 和 SONET 成帧测试和“非成帧”测试

• 支持 SDH/SONET 开销设置和监测

• 支持符合 ITU-T G.821/G.826/G.828/G.829,M.2100/M.2101/M.2110/M.2120 和 GR-820 的误码分析测试

• 支持符合相关 ITU-T 标准的 SONET (OC-1～OC-192)，SDH (STM-0～STM-64) 和 OTN (OTU1 和 OTU2)的抖动产生与测量

• 支持SONET (OC-1～OC-192)，SDH (STM-0～STM-64)，OTN (OTU1 和 OTU2) 所有光信号质量测试

• 支持 DS1/DS3，E1/2/3/4，STS-1/3/192，STM-0/1/64 和 OTU2 所有电信号质量测试

• 所有 SDH/SONET，PDH/DSn 和 OTN 速率支持通过模式

• 提供1/16时钟同步或帧同步输出信号，可用于触发外部的采样示波器

网络性能分析仪 MP1590B 不仅支持传统的 SDH/SONET，PDH/DSn 和 OTN 设备和抖动测试，而且还可以配置 MD1230B 测试系统中的以太网可插拔模块，支持高达 10G 的 IP 网络测试。通过配置不同的可插拔模块，MP1590B 可同时支持各种测试应用，如 SDH/SONET，OTN，抖动和以太网测试。

MP1590B-30 高精度抖动分析功能选件将抖动测量提高到了一个更高的精度，并提供了业界唯一可溯源的新校准标准。

Anritsu 网络性能分析仪 MP1590B 不仅支持传统的 SDH/SONET，PDH/DSn 和 OTN 设备和抖动测试，而且还可以配置 MD1230B 测试系统中的以太网可插拔模块，支持高达 10G 的 IP 网络测试。

总而言之，安立MP1590B是一款在高速数字通信测试领域备受推崇的经典仪器。它专门用于解决高速电信号（而非光信号）的完整性问题，是开发和制造10Gbps级别通信设备的强大工具。 它与光学光谱分析仪的功能互补，分别专注于数字信号的“质量”和光信号的“频谱”。
