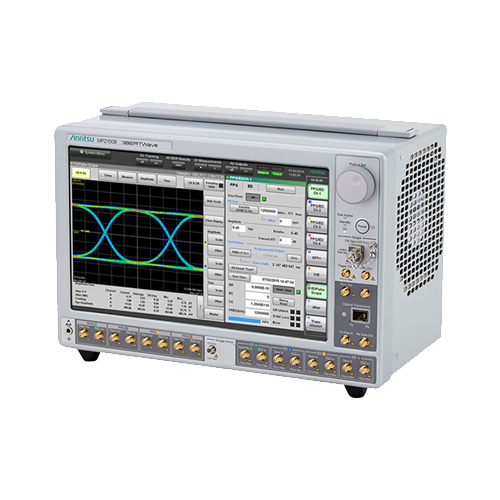

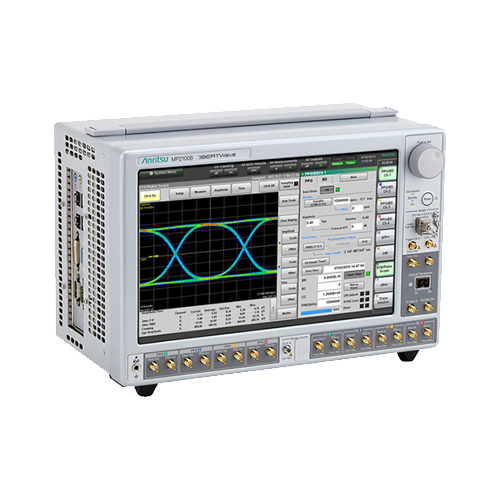

MP2100AB Anritsu 安立 误码仪 眼图仪 示波器
MP2100A 是一种一体化比特误码率测试仪和眼图/脉冲示波器测试解决方案，用于测量光学通信系统中的光有源器件。
为了满足光有源器件生产线上的快速测量需求，相对于传统的误码仪，采用MP2100A远程命令测量能减少 90%的测量选通时间，且眼图/脉冲示波器功能将测量选通采集速度提高300%。 另外，由于采用了同步误码测量和眼图/脉冲示波器分析，测量时间大大缩短。
MX210001A 抖动分析软件具有新型高速抖动测量功能，支持各种一体化测量，如同步抖动分析、眼图测量和眼图模板测量。 另外，高速采样缩短了测量时间，提高了测量效率。 将 MX210001A 与 MATLAB® 相结合，可支持 WDP、TWDP 和 dWDP 测量，用于评估特定信号的波形色散。
将 MX210002A 传输分析软件添加到 BERTWave，可支持 Tx 分析（S21 增益、相位），以及使用均衡器、滤波器的波形模拟（反嵌）和加重操作；同步波形采样和模拟支持同步眼图模式测量和眼图模板测量。 另外，将追踪功能结合到 MX210001A 软件可进行同步波形抖动测量。MATLAB® 是 MathWorks Inc. 的商标。
 | 请看以下对比。 一体式 PPG、ED、范围和光学 IF 具有令人非常节省空间的紧凑结构
＞＞＞单击此处可获得有关支持 BER 测量的 BERTWAVE PE 的详细信息。 ＞＞＞单击此处可获得有关支持“眼图/脉冲范围”测量的 BERTWAVE SS 的详细信息。 |
BERTS
| 比特速率 | 使用 MP2100A/MP2101A-090 | 不使用 MP2100A/MP2101A-090 |
PPG、ED Common； 1/N 比特速率操作范围 | PPG； 1/N 比特速率操作范围 ED； | |
| 测试模式 | PRBS： 27-1, 29-1, 215-1, 223-1, 231-1（反转 ON/OFF）, 用户数据：1.3 Mb 可编程（样本模式文件如 CJPAT 等） | |
| 输出电力 | Data, Xdata | |
| 幅度 | 0.1 Vp-p 到 0.8 Vp-p | |
| 输入电口 | Data, Xdata（选件 001）， Data（选件 003） | |
| 幅度 | 0.1 Vp-p 到 0.8 Vp-p | |
| O/E 输入（选件 003） | 光口 | |
| 波长范围 | 750 nm 到 1650 nm | |
| XFP 槽（选件 050） | XFP 槽 | |
| SFP+ 槽（选件 051） | SFP+ 槽 | |
眼图/脉冲示波器
| 带宽 (-3 dB) | DC 到 20 GHz（最小），DC 到 25 GHz（典型） |
| 显示 | 眼图模式，脉冲模式 |
| 测量功能 | 统计学 (NRZ)，柱状图，眼图模板相符性 |
| 采样速度 | 100 K 样本/秒，典型 |
| O/E 输入（选件 003） | 光口 |
| 波长范围 | 750 nm 到 1650 nm |
| 时钟恢复（选件 055） | 0.1 GHz 到 2.7 GHz，8.5 GHz 到 12.5 GHz |
MX210001A 抖动分析软件
| 运行条件 | 仅当安装在具有正确许可证信息的 MP2100A/MP2102A 中时才可运行 安装程序使用 V3.00.00 或更高版本 其它使用条件符合 MP2100A 系列 WDP 在 MATLAB R2010b SP1 下运行 |
| 测量算法 | 柱状图模式，图案搜索模式 |
| 柱状图模式 | |
| 测量项目 | TJ (1.0E-12)、TJ（用户定义）、RJ (d-d)、DJ (d-d)、DDPWS、J2 抖动分析、J9 抖动分析， 眼图张开度 |
| 图案搜索模式 | |
| 测量项目 | TJ (1.0e-12)、TJ（用户定义）、RJ (d-d)、RJ (rms)、DJ (d-d)、PJ (p-p)、DDJ (p-p)、DCD、ISI (p-p)、 眼图张开度、J2 抖动分析、J9 抖动分析、DDPWS、PJ 频率 |
| WDP 测量 | 要求安装 MathWorks 出品的 MATLAB 2010b |
| 测量项目 | WDP, dWDP, TWDP, dTWDP, WDPc, dWDPc, TWDPc, dWDPc |
MX210002A 传输分析软件
| 运行条件 | 仅当安装在具有正确许可证信息的 MP2100A 中时才可运行 安装程序使用 V3.00.00 或更高版本 其它使用条件与 MP2100A 系列相同 |
| 测量模式 | 传输分析，波形评估 |
| 传输分析 | |
| 测量项目 | 增益曲线图、相位曲线图、组延迟曲线图 （相位曲线图和组延迟曲线图切换显示） |
| 波形评估 | |
| 均衡器设置 | 计算时选择反射器、非反射器 |
| 加重格式 | 2Post/1Pre, 3Post, 1Post/1Pre, 2Post, 1Post |
| 设备特点 | 读取 S2P 文件 |
| 抖动分析 | 在 MX210001A 显示估算的波形计算结果 （MX210001A 安装在 MP2100A 中时） |
